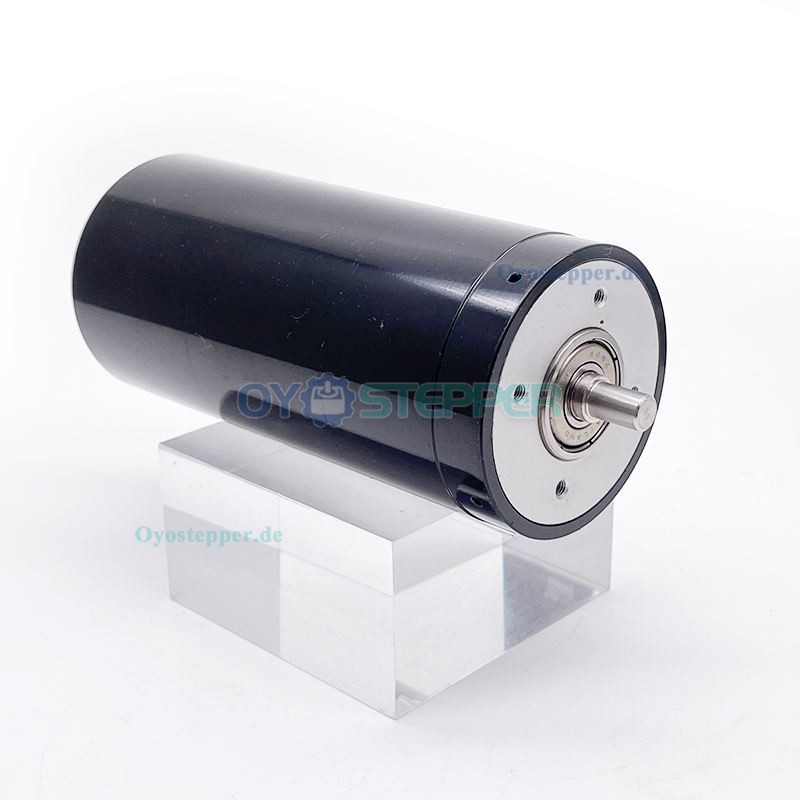

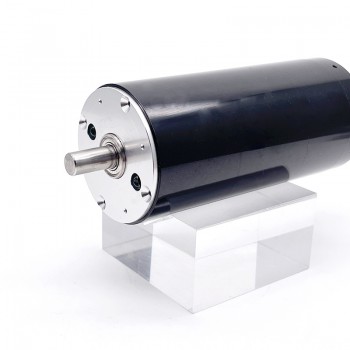

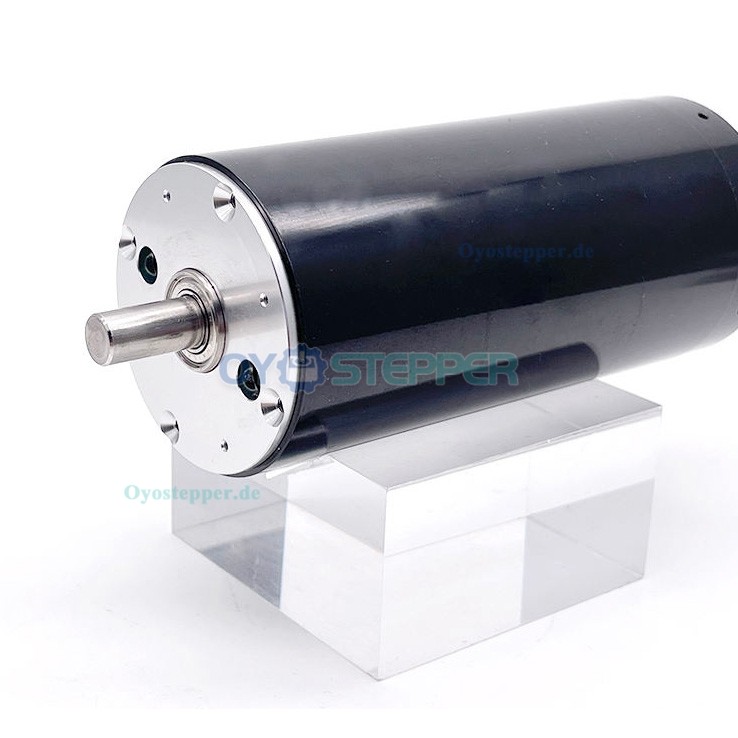

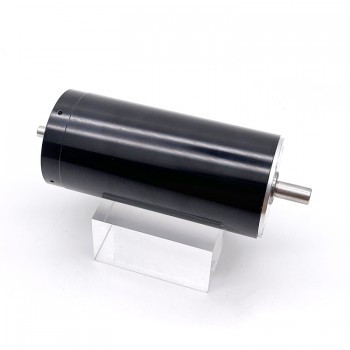

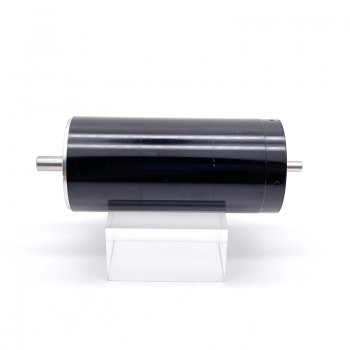

2 Stück Eisenloser Gleichstrommotor, 24V / 36V, Dual-Welle, 4000 g·cm, Ø50 × 108 mm

2 Stück Eisenloser Gleichstrommotor, 24V / 36V, Dual-Welle, 4000 g·cm, Ø50 × 108 mm

Die Gleichstrommotoren der TDC-Serie mit eisenloser Rotorstruktur sind in verschiedenen Durchmessern von Ø16 mm bis Ø40 mm sowie variablen Gehäuselängen erhältlich. Das Hohlrotor-Design unterstützt eine hohe Beschleunigung, ein geringes Trägheitsmoment sowie kompakte Bauform ohne Nuteneffekt und ohne Eisenverluste. Die Motoren eignen sich für Anwendungen mit häufigem Start-Stopp-Betrieb und handgeführte Geräte mit Anforderungen an Komfort und Bedienbarkeit.

Jede Serie ist in unterschiedlichen Nennspannungen verfügbar und kann für verschiedene Umgebungsanforderungen z. B. mit Getriebe, Encoder sowie für unterschiedliche Drehzahlbereiche angepasst werden.


Merkmale:

Bidirektionaler Betrieb

Endkappe aus Metall

Permanentmagnet

Gebürsteter Gleichstrommotor

Welle aus Kohlenstoffstahl

RoHS-konform;


Anwendungsbereiche:
Büro- und Geschäftstechnik:
Geldautomaten, Kopierer, Scanner, Geldverarbeitungssysteme, Kassensysteme, Drucker, Verkaufsautomaten

Lebensmittel- und Getränketechnik:
Getränkespender, Handmixer, Standmixer, Rührgeräte, Kaffeemaschinen, Küchenmaschinen, Entsafter, Fritteusen, Eismaschinen, Sojamilchbereiter

Kamera- und Optiksysteme:
Videogeräte, Kameras, Projektoren

Garten- und Landschaftstechnik:
Rasenmäher, Schneefräsen, Trimmer, Laubbläser

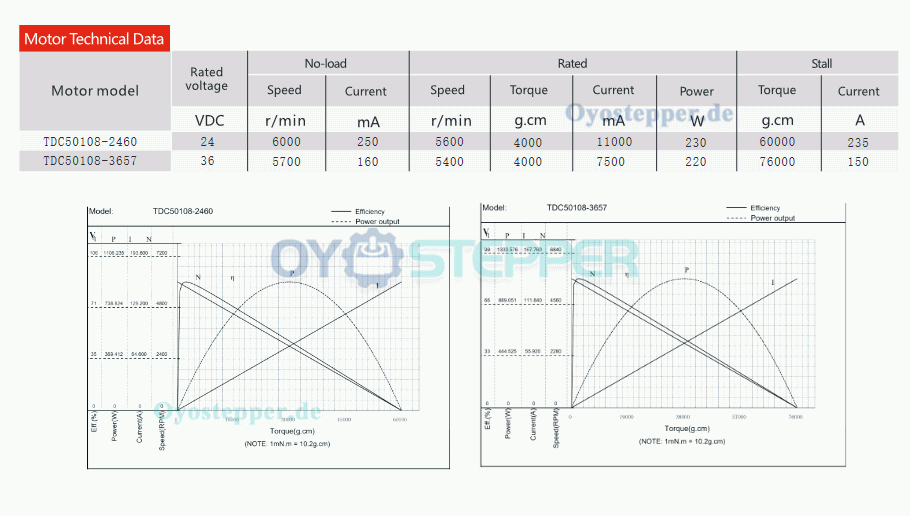

Elektrische Spezifikationen:

Artikelnummer: TDC50108

Nennleistung: 230 W (24 V) / 220 W (36 V)

Nennspannung: 24 V / 36 V

Nennstrom: 11 A (24 V) / 7,5 A (36 V)

Nenndrehmoment: 4 kg·cm

Nenndrehzahl: 5600 U/min (24 V) / 5400 U/min (36 V)

Leerlaufdrehzahl: 6000 U/min (24 V) / 5700 U/min (36 V)

Anlaufdrehmoment: 60 kg·cm (24 V) / 76 kg·cm (36 V)

Anlaufstrom: 235 A (24 V) / 150 A (36 V)

Motortyp: Gebürsteter Gleichstrommotor

Effizienzklasse: IE3

Konstruktion: Permanentmagnet

Encoder-Schnittstelle: 1–1024 ppr

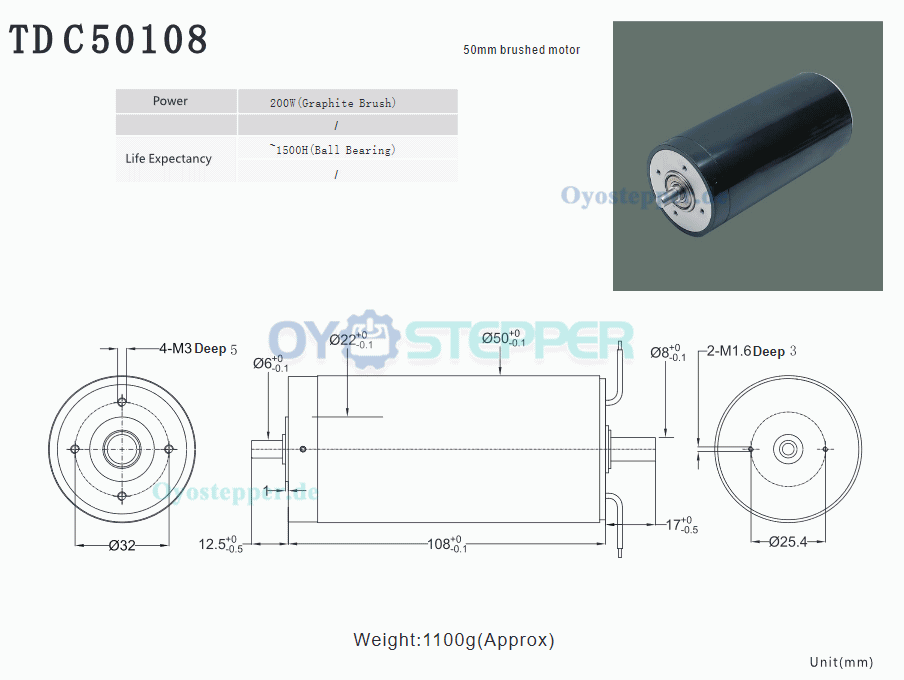

Mechanische Spezifikationen

Motorgröße: Ø50 mm × 108 mm

Motordurchmesser: 50 mm

Gehäuselänge: 108 mm

Wellentyp: Typ O

Wellenkonfiguration: Doppelseitige Welle

Vordere Wellenlänge: 11,5 mm

Vorderer Wellendurchmesser: 6 mm

Hintere Wellenlänge: 17 mm

Hinterer Wellendurchmesser: 8 mm

Gewicht: ca. 1100 g
