2 Stück Eisenloser DC-Motor Eisenloser Gleichstrommotor, 24V, 30–7000 mA, 2000 g·cm, 7000 U/min, Ø40 × 71 mm

Die Gleichstrommotoren der TDC-Serie mit eisenloser Rotorstruktur sind in verschiedenen Durchmessern von Ø16 mm bis Ø40 mm und variablen Gehäuselängen erhältlich. Durch das Hohlrotor-Design bieten sie ein geringes Trägheitsmoment, hohe Beschleunigung sowie kompakte Abmessungen. Sie sind geeignet für Anwendungen mit häufigem Start-Stopp-Betrieb sowie für handgeführte Geräte mit Anforderungen an Komfort und Bedienbarkeit.
Jede Serie ist mit verschiedenen Nennspannungen verfügbar und kann an spezifische Anforderungen angepasst werden, z. B. mit Getriebe, Encoder oder unterschiedlichen Drehzahlbereichen.

Anwendungsbereiche:
Büro- und Geschäftstechnik:
Geldautomaten, Kopierer, Scanner, Geldbearbeitung, Kassensysteme, Drucker, Verkaufsautomaten

Lebensmittel- und Getränketechnik:
Getränkespender, Handmixer, Mixer, Rührgeräte, Kaffeemaschinen, Küchenmaschinen, Entsafter, Fritteusen, Eismaschinen, Sojamilchbereiter

Kamera- und Optiksysteme:
Videogeräte, Kameras, Projektoren

Garten- und Landschaftsgeräte:
Rasenmäher, Schneefräsen, Trimmer, Laubbläser;


Merkmale:

Bidirektionaler Betrieb

Endkappe aus Metall

Permanentmagnet-Konstruktion

Gebürsteter Gleichstrommotor

Welle aus Kohlenstoffstahl

RoHS-konform

Bürstentyp: Graphitbürsten;

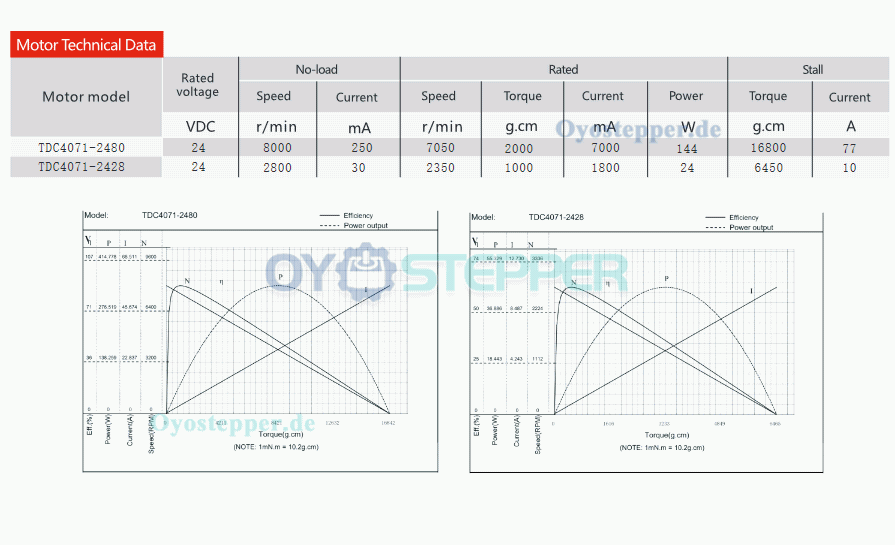

Elektrische Spezifikationen:

Modellnummer: TDC4071-2480 / TDC4071-2428

Nennleistung: 144 W (TDC4071-2480) / 24 W (TDC4071-2428)

Nennspannung: 24 V

Nennstrom: 7000 mA (TDC4071-2480) / 1800 mA (TDC4071-2428)

Nenndrehmoment: 2000 g·cm / 1000 g·cm

Nenndrehzahl: 7050 U/min (TDC4071-2480) / 2350 U/min (TDC4071-2428)

Leerlaufdrehzahl: 8000 U/min (TDC4071-2480) / 2800 U/min (TDC4071-2428)

Anlaufdrehmoment: 16800 g·cm (TDC4071-2480) / 6450 g·cm (TDC4071-2428)

Anlaufstrom: 77 A (TDC4071-2480) / 10 A (TDC4071-2428)

Effizienzklasse: IE3

Encoder-Unterstützung: 1–1024 ppr

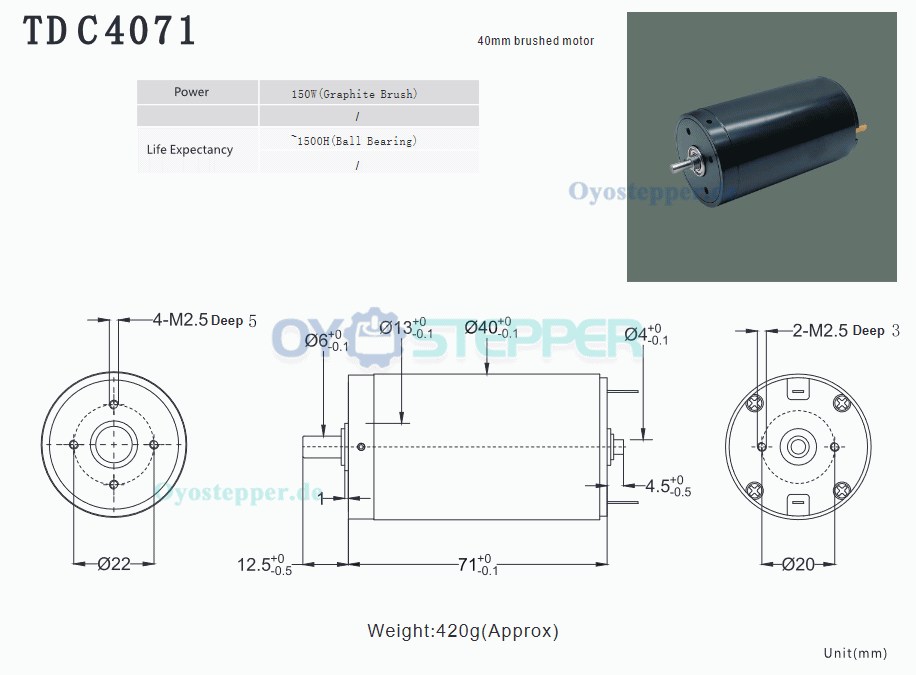

Mechanische Spezifikationen

Motorgröße: Ø40 mm × 71 mm

Motordurchmesser (inkl. Gehäuse): 45 mm

Gehäuselänge: 71 mm

Wellenausführung: Typ O

Wellenkonfiguration: Doppelseitige Welle

Vordere Wellenlänge: 12,5 mm

Vorderer Wellendurchmesser: 6 mm

Hintere Wellenlänge: 4,5 mm

Hinterer Wellendurchmesser: 4 mm

Gewicht: ca. 420 g
