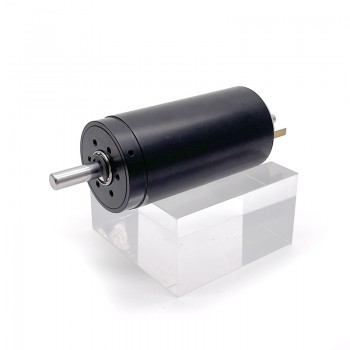

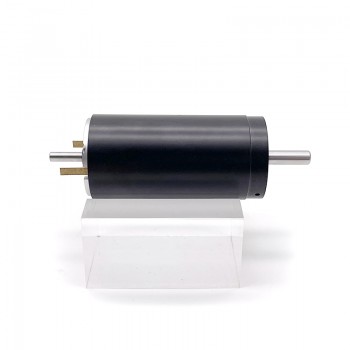

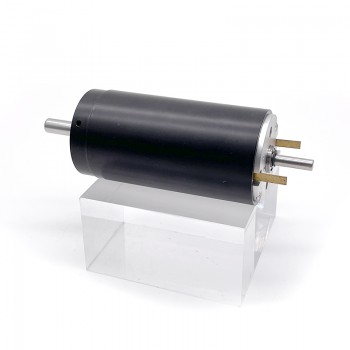

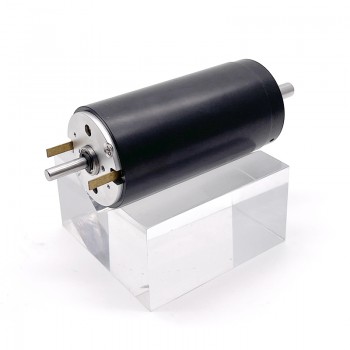

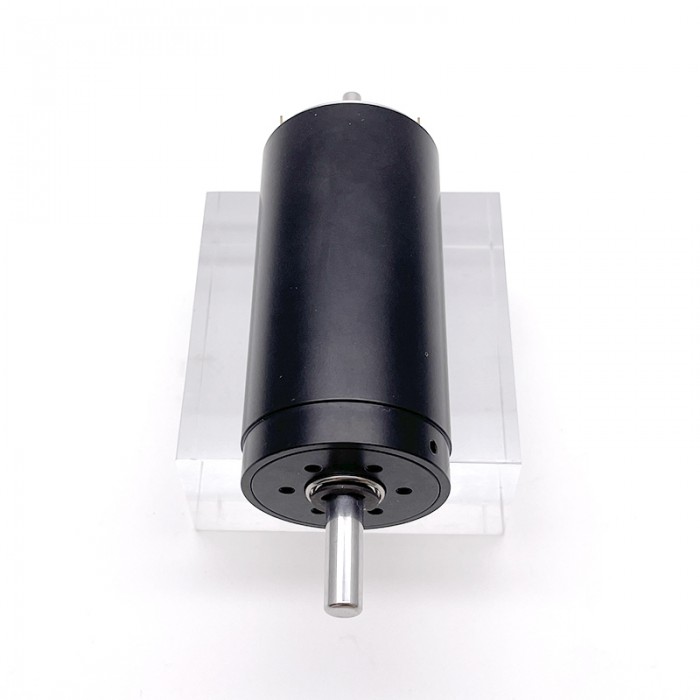

2 Stück Eisenloser DC-Motor Eisenlose DC-Bürstenmotoren, 12V / 24V, 60–7000 mA, 2000 g·cm, 5000–7500 U/min, 150W, Ø35 × 71 mm

2 Stück Eisenloser DC-Motor Eisenlose DC-Bürstenmotoren, 12V / 24V, 60–7000 mA, 2000 g·cm, 5000–7500 U/min, 150W, Ø35 × 71 mm

Die DC-Motoren der TDC-Serie mit eisenloser Wicklung sind in verschiedenen Durchmessern von Ø16 mm bis Ø40 mm sowie unterschiedlichen Längen erhältlich. Durch das Hohlrotor-Design verfügen sie über ein niedriges Trägheitsmoment, hohe Beschleunigung und geringe Verluste. Die kompakte Bauweise ist geeignet für Anwendungen mit häufigem Start-Stopp-Betrieb sowie für handgeführte Geräte mit Anforderungen an Komfort und Bedienbarkeit.
Jede Serie kann in verschiedenen Nennspannungen angeboten werden und lässt sich auf Wunsch mit Getriebe, Encoder oder unterschiedlichen Drehzahlbereichen anpassen.



Merkmale

Bidirektionaler Betrieb

Endkappe aus Metall

Permanentmagnet-Konstruktion

Gebürsteter Gleichstrommotor

Welle aus Kohlenstoffstahl

RoHS-konform；


Anwendungsbereiche:
Büro- und Geschäftstechnik:
Geldautomaten, Kopierer, Scanner, Geldbearbeitungssysteme, Kassensysteme, Drucker, Verkaufsautomaten

Lebensmittel- und Getränketechnik:
Getränkespender, Handmixer, Standmixer, Rührgeräte, Kaffeemaschinen, Küchenmaschinen, Entsafter, Fritteusen, Eismaschinen, Sojamilchbereiter

Kamera- und Optikgeräte:
Videogeräte, Kameras, Projektoren

Garten- und Landschaftstechnik:
Rasenmäher, Schneefräsen, Trimmer, Laubbläser

Medizintechnik:
Mesotherapiegeräte, Insulinpumpen, Krankenhausbetten, Urinanalysegeräte;

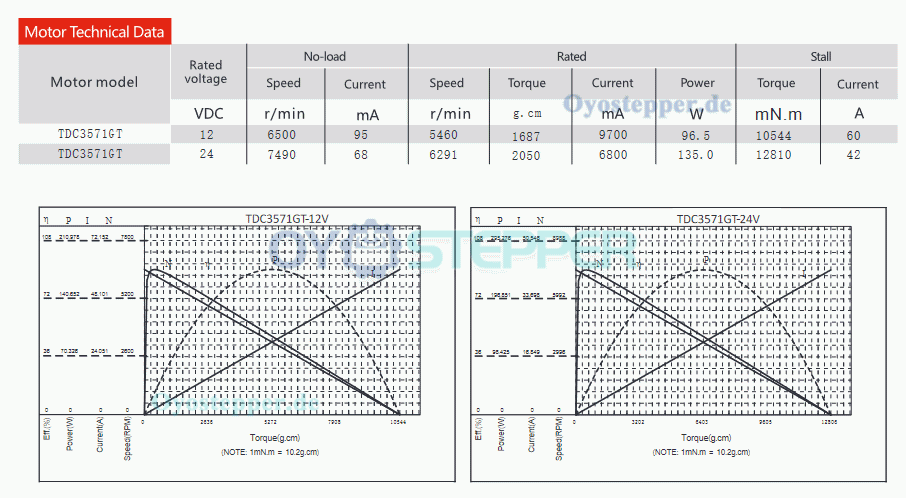

Elektrische Spezifikationen

Artikelnummer: TQTDC3571

Nennleistung: 135 W

Nennspannung: 12 V / 24 V

Nennstrom: 60–7000 mA

Nenndrehmoment: 2000 g·cm

Nenndrehzahl: 5000–7500 U/min

Dauerstrom: 60–7000 mA

Motortyp: Gebürsteter DC-Motor

Effizienzklasse: IE3

Leerlaufdrehzahl: 6500–7500 U/min

Konstruktion: Permanentmagnet

Encoderoption: 1–1024 ppr

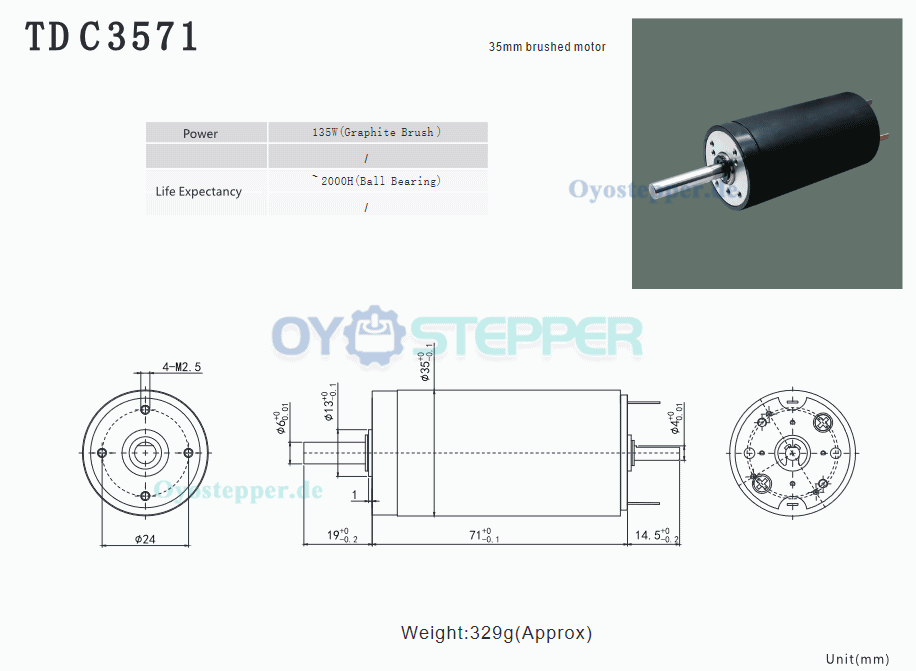

Mechanische Spezifikationen

Motorgehäuse: 35 × 71 mm

Motordurchmesser: 40 mm

Gesamtlänge: 71 mm

Vordere Wellenlänge: 19 mm

Vorderer Wellendurchmesser: 6 mm

Hintere Wellenlänge: 14,5 mm

Hinterer Wellendurchmesser: 4 mm

Gewicht: ca. 420 g
