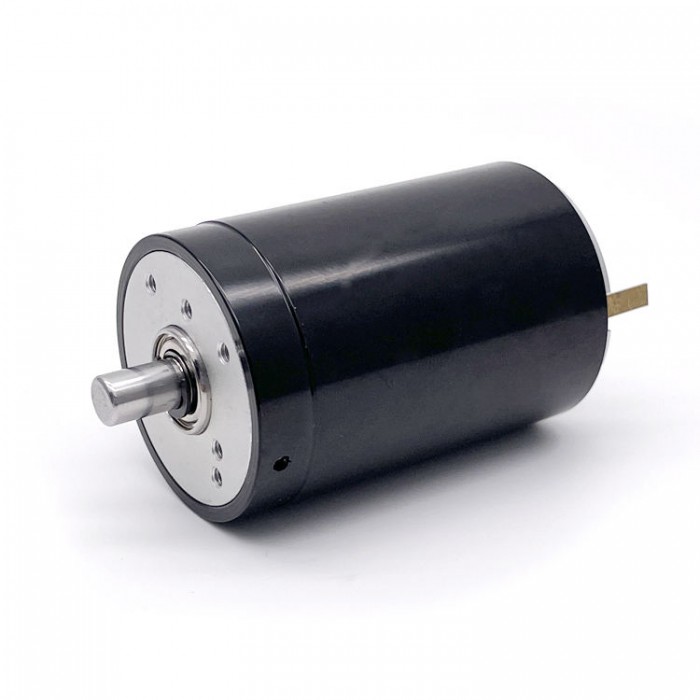

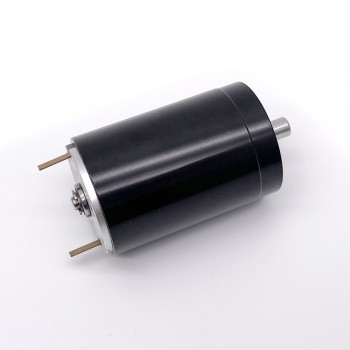

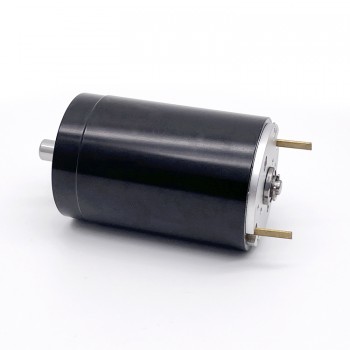

2 Stück Eisenloser Gleichstrommotor, 24V, 1300–1500 mA, 400 g·cm, 5500–6900 U/min, 70W, Kernloser DC-Motor

2 Stück Eisenloser Gleichstrommotor, 24V, 1300–1500 mA, 400 g·cm, 5500–6900 U/min, 70W, Kernloser DC-Motor

Die Gleichstrommotoren der TDC-Serie mit kernloser Bauweise sind in verschiedenen Durchmessern von Ø16 mm bis Ø40 mm sowie in unterschiedlichen Gehäuselängen erhältlich. Sie basieren auf einem Hohlrotor-Design, das durch geringe Trägheit und hohe Beschleunigungsfähigkeit unterstützt wird. Die kompakte Bauform ohne Rastmoment und Eisenverluste eignet sich besonders für Anwendungen mit häufigem Start-Stopp-Betrieb sowie für handgeführte Geräte mit Anforderungen an Komfort und Handhabung. Je nach Anwendungsumgebung sind Varianten mit unterschiedlichen Nennspannungen sowie Anpassungen wie Getriebe, Encoder und Drehzahlbereiche verfügbar.

Einsatzbereiche:
Büromaschinen:
Geldautomaten (ATM), Kopierer und Scanner, Bargeldverarbeitungssysteme, Kassensysteme, Drucker, Verkaufsautomaten

Lebensmittel- und Getränkeausgabe:
Getränkespender, Handmixer, Mixer, Rührgeräte, Kaffeemaschinen, Küchenmaschinen, Entsafter, Fritteusen, Eismaschinen, Sojamilchbereiter

Kamera- und Optikgeräte:
Videogeräte, Kameras, Projektoren

Garten- und Landschaftstechnik:
Rasenmäher, Schneefräsen, Trimmer, Laubbläser;

Merkmale:

Bidirektionaler Betrieb

Metall-Endkappe

Permanentmagnet

Bürsten-Gleichstrommotor

Welle aus Kohlenstoffstahl

RoHS-konform;

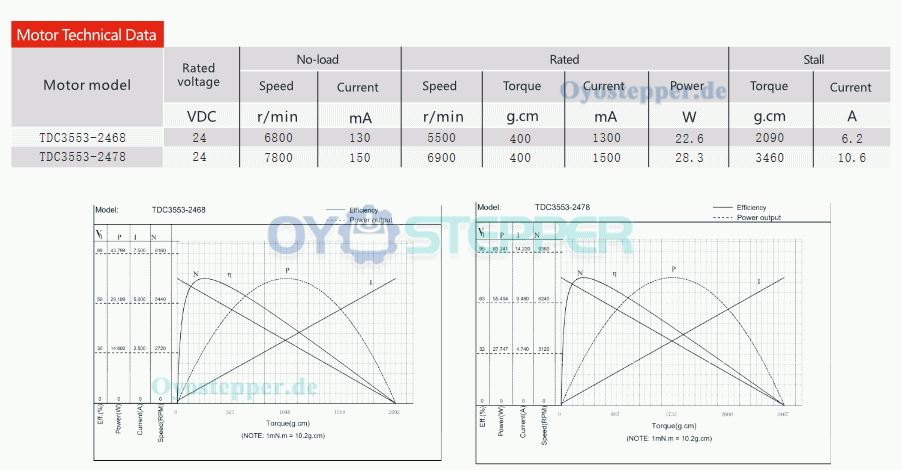

Elektrische Spezifikationen:

Teilenummer: TDC3553-2468 / TDC3553-2478

Nennleistung: 22,6 W (TDC3553-2468) / 28,3 W (TDC3553-2478)

Nennspannung: 24 V

Nennstrom: 1,3 A (TDC3553-2468) / 1,5 A (TDC3553-2478)

Nenndrehmoment: 400 g·cm

Nenndrehzahl: 5500 U/min (TDC3553-2468) / 6900 U/min (TDC3553-2478)

Leerlaufdrehzahl: 6800 U/min (TDC3553-2468) / 7800 U/min (TDC3553-2478)

Anhaltemoment: 2090 g·cm (TDC3553-2468) / 3460 g·cm (TDC3553-2478)

Anhaltestrom: 6,2 A (TDC3553-2468) / 10,6 A (TDC3553-2478)

Motortyp: Bürsten-Gleichstrommotor

Effizienzklasse: IE 3

Magnetkonstruktion: Permanentmagnet

Encoder-Unterstützung: 1–1024 Impulse pro Umdrehung;

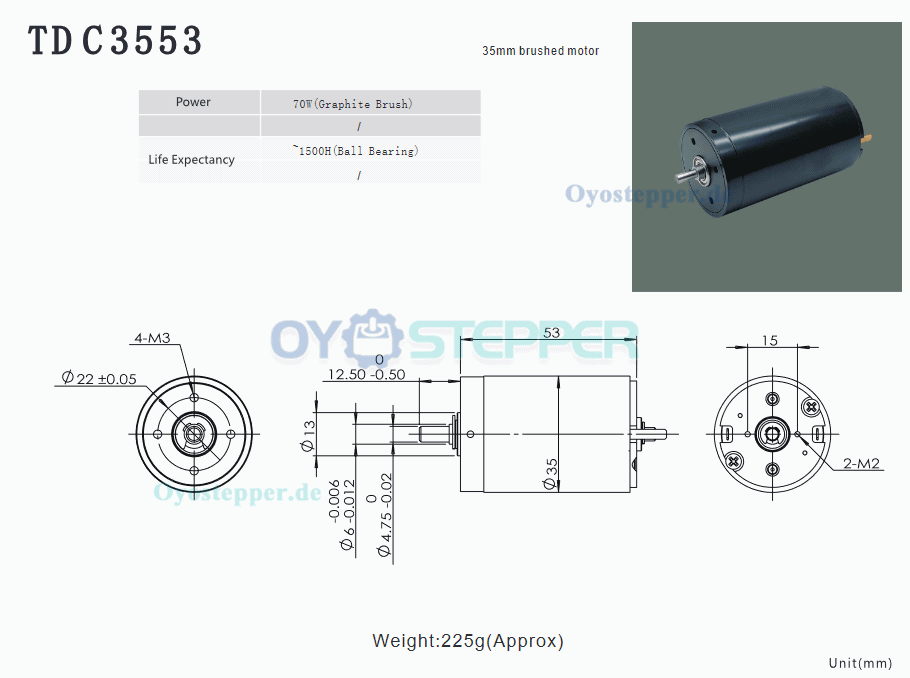

Physikalische Spezifikationen:

Motormaße: Ø35 mm × 53 mm

Motordurchmesser: 35 mm

Motorlänge: 53 mm

Wellenform: Typ O

Wellendurchmesser: 4,75 mm

Wellenlänge: 12,5 mm

Gewicht: 225 g
