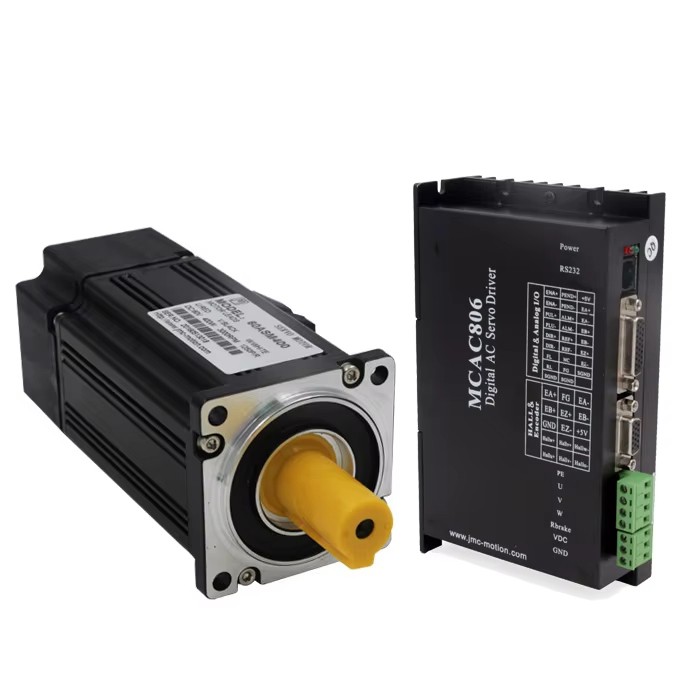

400W AC-Servomotor & Treiber-Kit, 60V, 8,4A, 1,27 Nm, 3000 U/min, mit 2500 Linien Encoder, 60 × 60 mm

400W AC-Servomotor & Treiber-Kit, 60V, 8,4A, 1,27 Nm, 3000 U/min, mit 2500 Linien Encoder, 60 × 60 mm

Dieses Set besteht aus einem dreiphasigen AC-Servomotor mit einer Nennleistung von 400 W, einem Nenndrehmoment von 1,27 Nm bei 3000 U/min sowie einer Versorgungsspannung von 60 V. Der Motor verfügt über 8 Pole, einen Nennstrom von 8,4 A und ist mit einem Inkrementalgeber mit 2500 Linien ausgestattet. Das Rotorträgheitsmoment beträgt 0,58 × 10⁻⁴ kg·cm². Die Baugröße beträgt 60 × 60 mm bei einer Gehäuselänge von 157 mm. Das System unterstützt Anwendungen, bei denen präzise Drehmomentsteuerung und Positionsrückmeldung erforderlich sind.

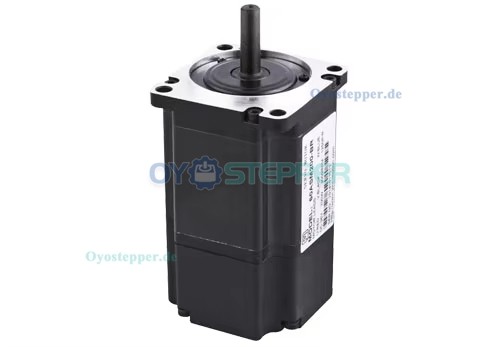

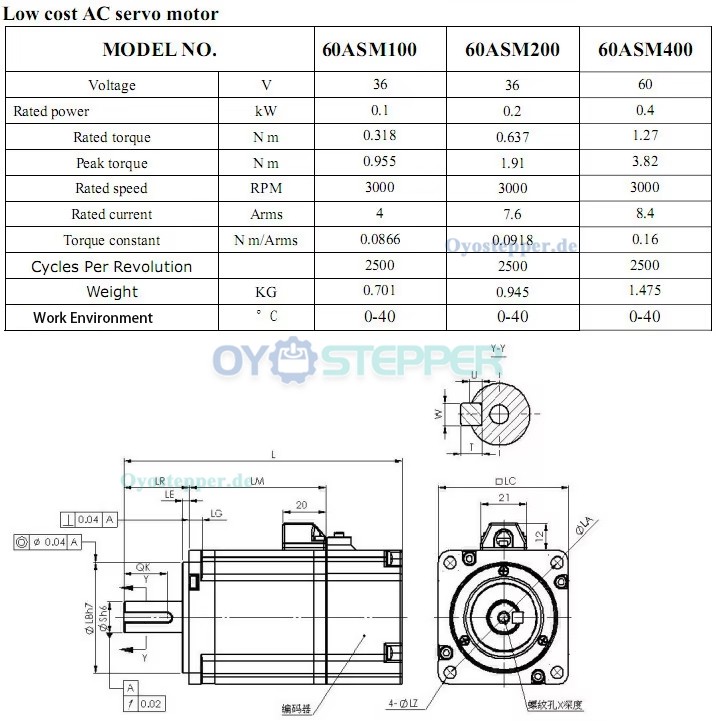

Servomotor-Spezifikationen

Artikelnummer: 60ASM400

Phase: 3-phasig

Versorgungsspannung: 60 V

Nennleistung: 400 W

Nenndrehmoment: 1,27 Nm (179,84 oz.in)

Spitzendrehmoment: 3,82 Nm

Nenndrehzahl: 3000 U/min

Nennstrom: 8,4 A

Frequenz: 200 Hz

Polzahl: 8

Widerstand: 3,03 x 10-3 V/U/min

Drehmomentkoeffizient: 0,0866 Nm/A

Rotorträgheitsmoment (10^-4 kg x cm²): 0,58

Encoder: 1250 Line;

Physikalische Daten:

Rahmengröße: 60 x 60 mm

Gehäuselänge: 157 mm

Wellendurchmesser: 14 mm

Wellenlänge: 30 mm

Gewicht: 1,5 kg

MCAC806 AC-Servotreiber, 400W, 36–80V, 8A  Servomotor Controller für Niederspannung

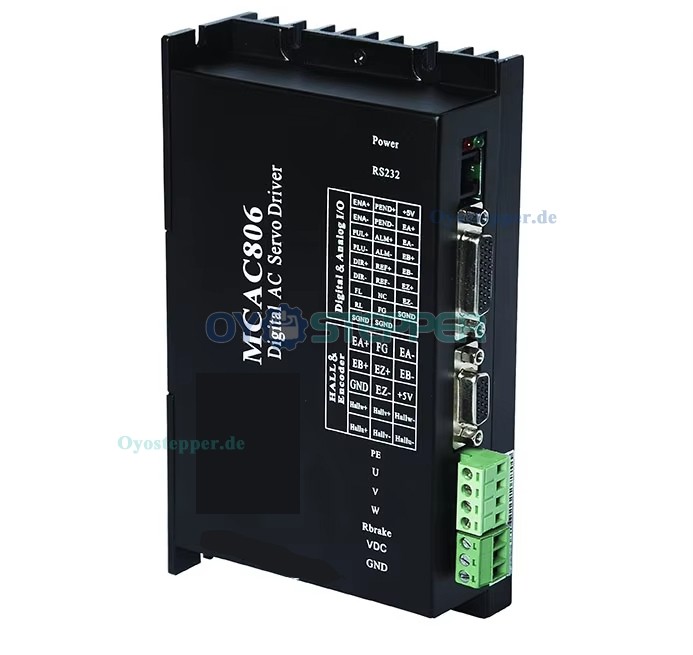

MCAC806 Digitaler AC-Servoantrieb
Der MCAC806 ist ein digitaler AC-Servoantrieb, der auf DSP-Vektorregelung basiert und in geschlossener Regelkreisarchitektur ausgeführt ist. Das Gerät unterstützt drei einstellbare Rückkopplungsschleifen: Positionsregelkreis, Geschwindigkeitsregelkreis und Stromregelkreis. Es ist geeignet für Anwendungen mit AC-Servomotoren bis 400 W Nennleistung bei Versorgungsspannungen zwischen 48 V und 80 V.

Eigenschaften
Unterstützt mehrere Puls-Eingangsmodi:
Puls + Richtung
CW / CCW (Zweifachpuls)
A/B-Phasenpuls (Quadratur)
Servorücksetzschnittstelle mit Optokoppler-Isolation (ERC)
Regelkreisbandbreiten (typisch, -3 dB):
Stromregelkreis: 2 kHz
Geschwindigkeitsregelkreis: 500 Hz
Positionsregelkreis: 200 Hz
Differenzieller Encoder-Eingang (kompatibel mit 26LS32)
RS232C-Schnittstelle für Parametereinstellungen über PC oder Textanzeige
Schutzfunktionen: Überstrom, I²t, Überspannung, Unterspannung, Übertemperatur, Geschwindigkeit, Differenzabweichung.

LED-Anzeigen:
Grün: Betriebszustand
Rot: Schutzaktiv oder offline
Technische Daten
Eingangsspannung: DC 36–80 V (typisch: 48 V)
Dauerleistung: 600W;
Dauerstrom: 8 A
PWM-Frequenz: 32 kHz
Überlaststrom: 20 A (max. 3 Sekunden)
Max. Pulsfrequenz: 300 kHz
Standard-Kommunikationsgeschwindigkeit: 9,6 kbps (RS232, zusätzlicher Konverter erforderlich);

Schutzfunktionen
Überstromgrenzwert: 30 A ±10 %
I²t-Überlastschwelle: 300 % für 5 Sekunden
Temperaturabschaltung bei 80 °C
Überspannungsschutz bei 85V
Unterspannungsschutz bei 18V;

Umgebungsbedingungen
Einsatzumgebung: Frei von Staub, Ölnebel und korrosiven Gasen
Betriebstemperatur: 0 °C bis +50 °C
Lagertemperatur: -20 °C bis +80 °C
Luftfeuchtigkeit: 40 % bis 90 % (nicht kondensierend)
Kühlung: Natürliche Konvektion oder unterstützte Luftkühlung

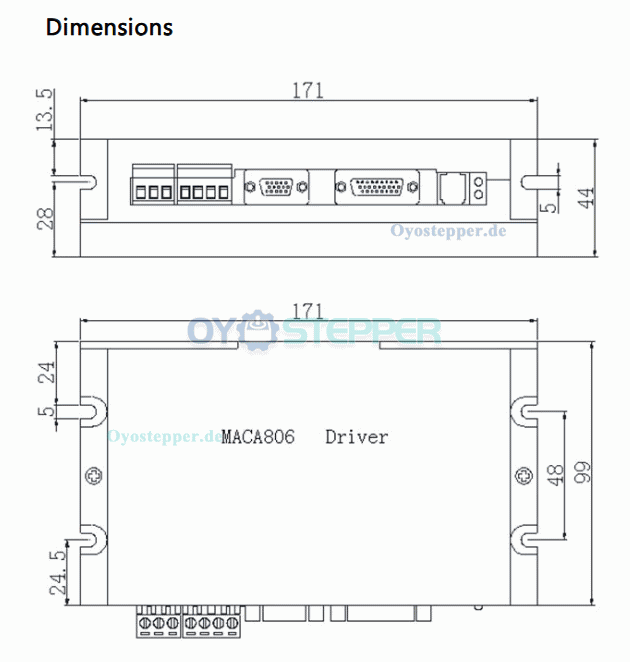

Mechanische Daten
Abmessungen: 171 × 99 × 44 mm
Gewicht: ca. 550g
