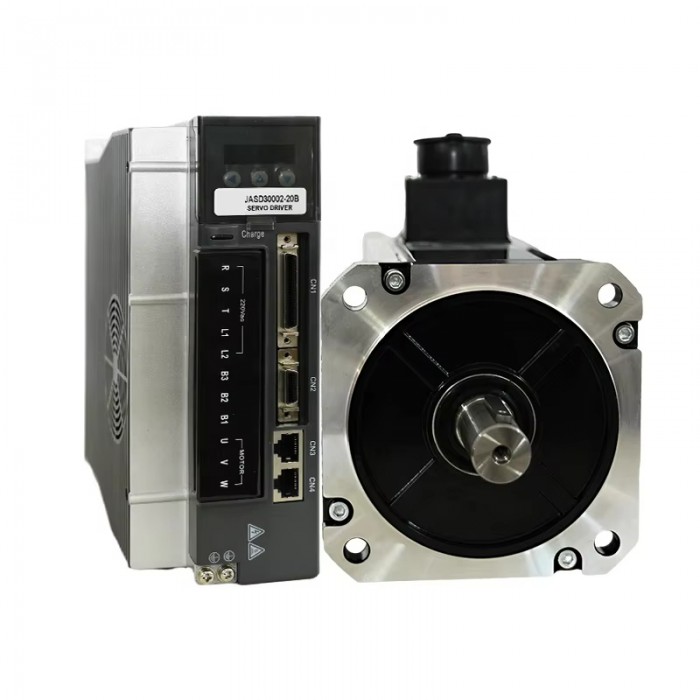

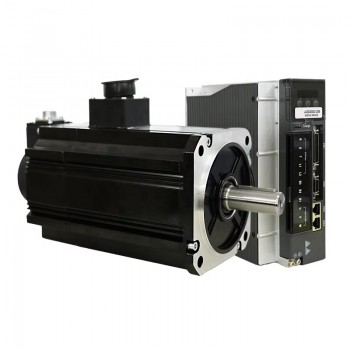

3000W AC-Servomotor & Treiber-Kit mit Bremse, 14,32 Nm, 2000 U/min, 13,6A, 17-Bit Encoder, 130 × 130 mm

3000W AC-Servomotor & Treiber-Kit mit Bremse, 14,32 Nm, 2000 U/min, 13,6A, 17-Bit Encoder, 130 × 130 mm

Dieses Servosystem besteht aus einem 3-kW-AC-Servomotor mit integrierter Haltebremse und einem dazugehörigen Servoantrieb. Der Motor unterstützt ein Nenndrehmoment von 14,32 Nm bei einer Drehzahl von 2000 U/min und ist mit einem 17-Bit-Absolutwertgeber ausgestattet. Die Versorgung erfolgt über 220 V Wechselstrom. Der Treiber bietet eine kontinuierliche Ausgangsstromstärke von 20 A, mit einem eingebauten Bremswiderstand und Kommunikationsschnittstellen über RS232 sowie RS485 (MODBUS, nur Lesezugriff). Das System eignet sich für den Einsatz in Automatisierungsanwendungen mit Anforderungen an Drehmomentregelung und Rückführung über Absolutwertgeber.

Servomotor-Spezifikationen:

Artikelnummer: 130JASM530220K-17B-SC

Phase: Einphasig

Nennleistung: 3000 W

Nenndrehmoment: 14,32 Nm

Spitzendrehmoment: 28,6 Nm

Nenndrehzahl: 2000 U/min

Spitzendrehzahl: 3000 U/min

Stromversorgung: 220 V

Nennstrom: 13,6 A

Steuerung: Impulssteuerung

Eingangsspannung: AC 180–240 V, 50/60 Hz

Steuerung: Impulssteuerung

Rotorträgheitsmoment: 13,6 gcm²

Encoder: mit 17-Bit-Absolutmagnet Encoder;

Bremse: Mit Bremse;

Technische Daten:

Rahmengröße: 130 x 130 mm

Gehäuselänge mit Bremse: 309 mm

Wellendurchmesser: 22 mm

Wellenlänge: 57 mm

Passfederlänge: 40 mm

Gewicht: 16 kg;

Servoantriebsspezifikationen:

Modell: JASD30002-20B

Nennleistung: 3 kW

Dreiphasiger 220-V-Servoantrieb;

Einphasiger Dauereingangsstrom: 11 A

Dauerausgangsstrom: 20 A

Maximaler Ausgangsstrom: 50 A

Eingangsspannung: Dreiphasig AC 180–240 V, 50/60 Hz;

Bremswiderstand: Eingebauter Bremswiderstand;

Kommunikationsfunktion: RS232, zum Debuggen auf PCRS485, unterstützt Modbus-Protokoll (nur zum Lesen von Daten).

Abmessungen: 180 x 169,5 x 75 mm

Gewicht: 4 kg;
