1500W AC-Servomotor & Treiber-Set, 7,16 Nm, 2000 U/min, 7,2A, mit 17-Bit Absolut-Encoder

1500W AC-Servomotor & Treiber-Set, 7,16 Nm, 2000 U/min, 7,2A, mit 17-Bit Absolut-Encoder

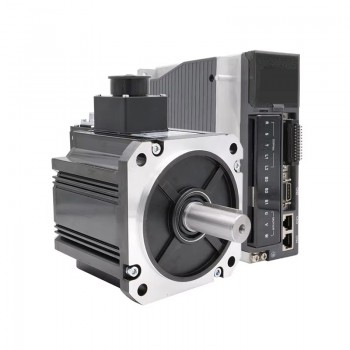

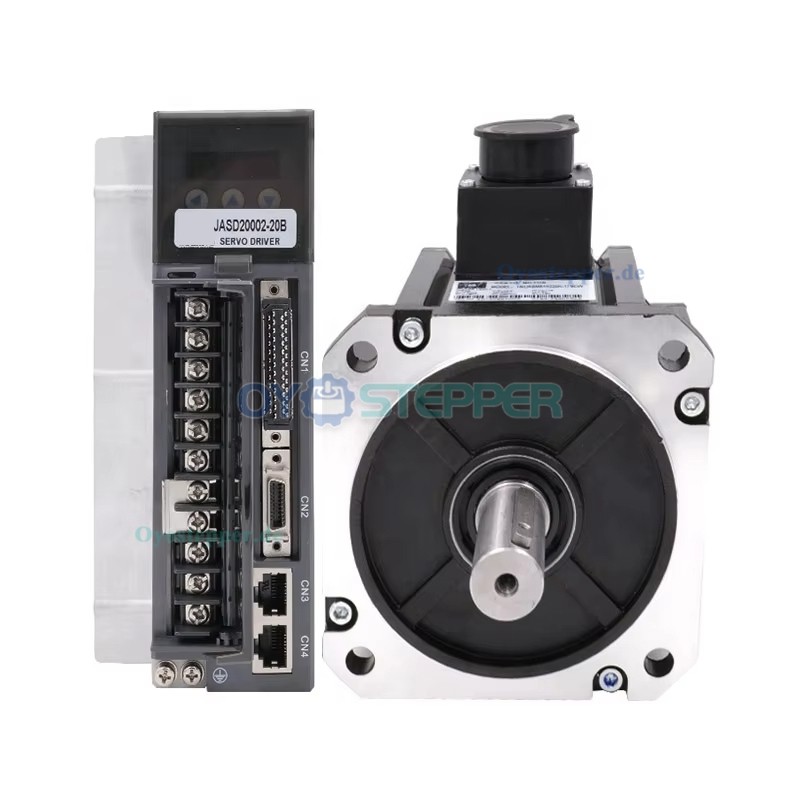

Dieses Set besteht aus einem einphasigen AC-Servomotor mit einer Nennleistung von 1500W und einem Nenndrehmoment von 7,16 Nm bei 2000 U/min. Der Motor ist mit einem 17-Bit-Absolutmagnetencoder ausgestattet und wird mit 220 V Wechselstrom im Bereich von 180–240 V betrieben. Die Impulssteuerung und die kompakte Bauweise (Rahmengröße 130 x 130 mm) tragen zur Einbindung in verschiedene Automatisierungssysteme bei. Das Set eignet sich zur Umsetzung drehmomentgesteuerter Bewegungsabläufe in industriellen Anwendungen.

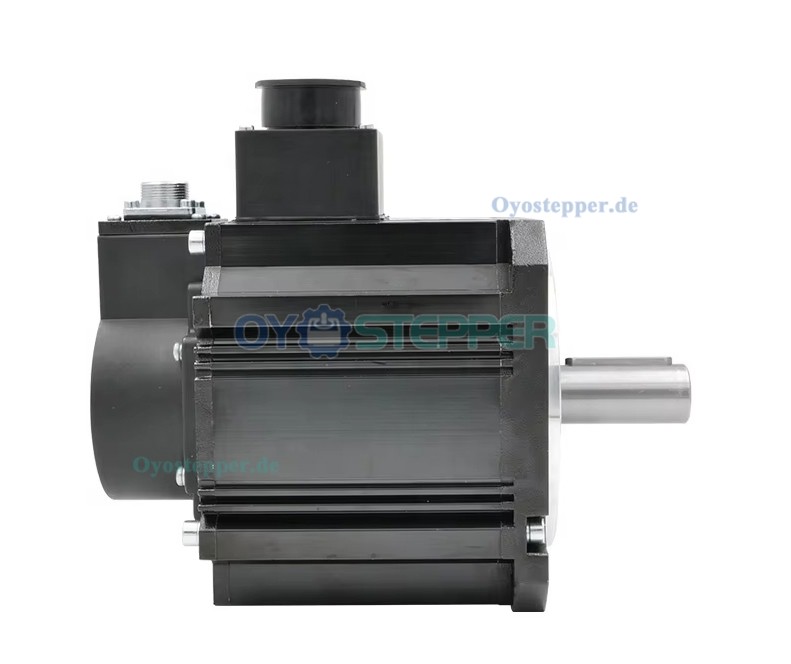

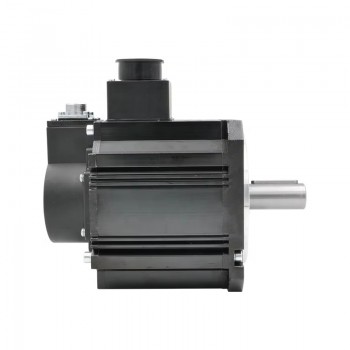

Servomotor-Spezifikationen

Artikelnummer: 130JASM523215K-17B

Phase: Einphasig

Nennleistung: 1500 W

Nenndrehmoment: 7,16 Nm

Spitzendrehmoment: 14,32 Nm

Nenndrehzahl: 2000 U/min

Leerlaufdrehzahl: 3000 U/min

Stromversorgung: 220 V

Nennstrom: 7,2 A

Steuerung: Impulstyp

Eingangsspannung: AC 180–240 V, 50/60 Hz

Steuerung: Impulstyp

Rotorträgheitsmoment: 7,9 gcm²

Encoder: mit 17-Bit-Absolutmagnet-Encoder;

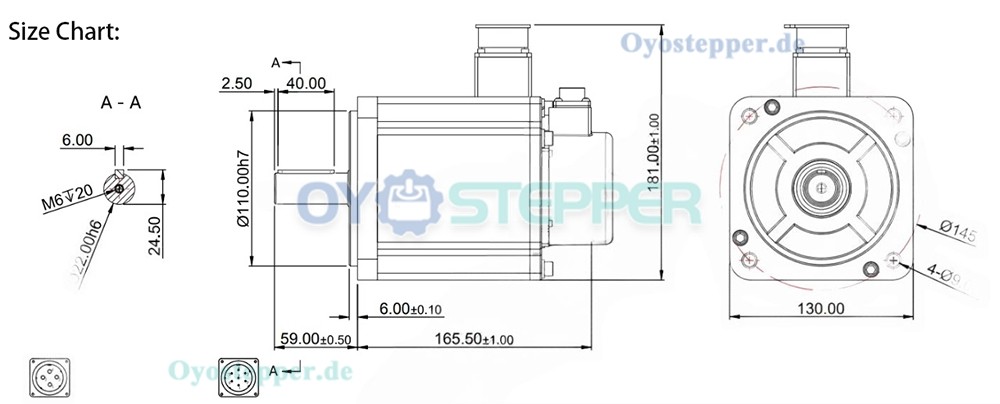

Technische Daten:

Rahmengröße: 130 x 130 mm

Gehäuselänge: 224 mm

Wellendurchmesser: 22 mm

Wellenlänge: 59 mm

Passfederlänge: 40 mm

Gewicht: 8 kg

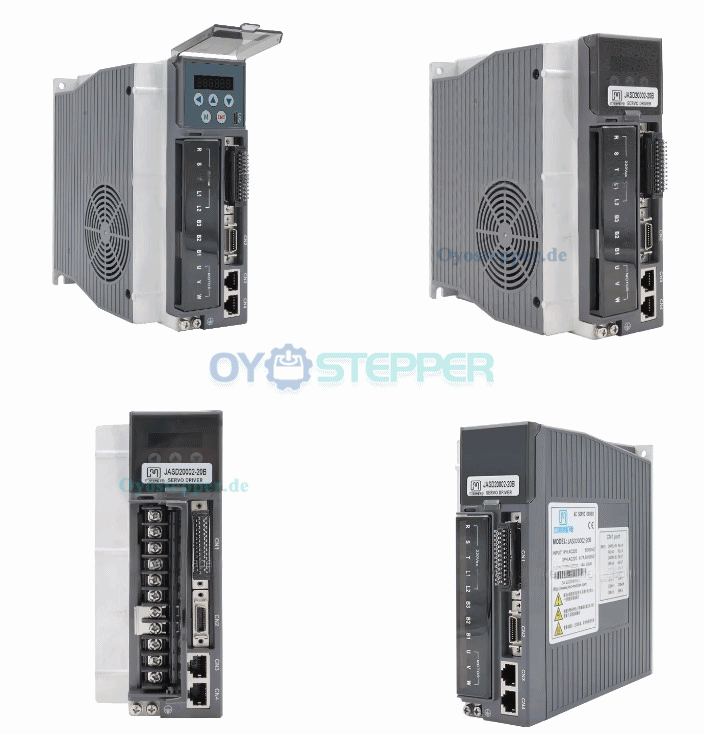

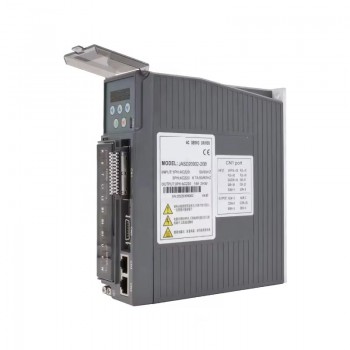

Spezifikationen des Servomotortreibers:

Modell: JASD20002-20B

Nennleistung: 2 kW

Ein-/Dreiphasen-Servoantrieb (220 V);

Einphasiger Dauereingangsstrom: 8,7 A

Dauerausgangsstrom: 14 A

Maximaler Ausgangsstrom: 33 A

Eingangsspannung: Dreiphasen-Wechselstrom 180–240 V, 50/60 Hz;

Bremswiderstand: Eingebauter Bremswiderstand;

Kommunikationsfunktion: RS232, zum Debuggen auf PCRS485, unterstützt Modbus-Protokoll (nur zum Lesen von Daten).

Abmessungen: 180 x 169,5 x 75 mm

Gewicht: 4 kg

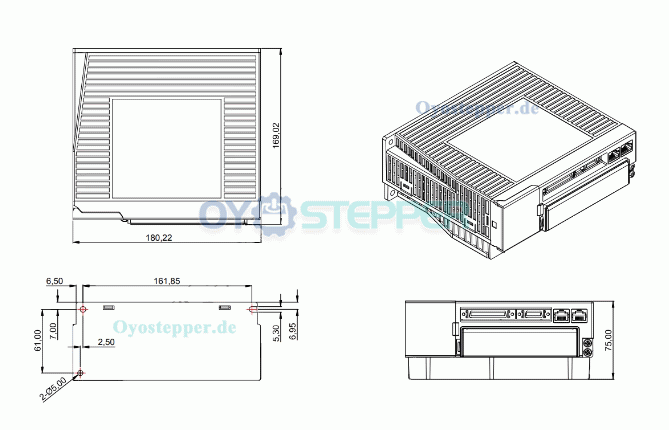

Servo Driver Dimension Drawing:
