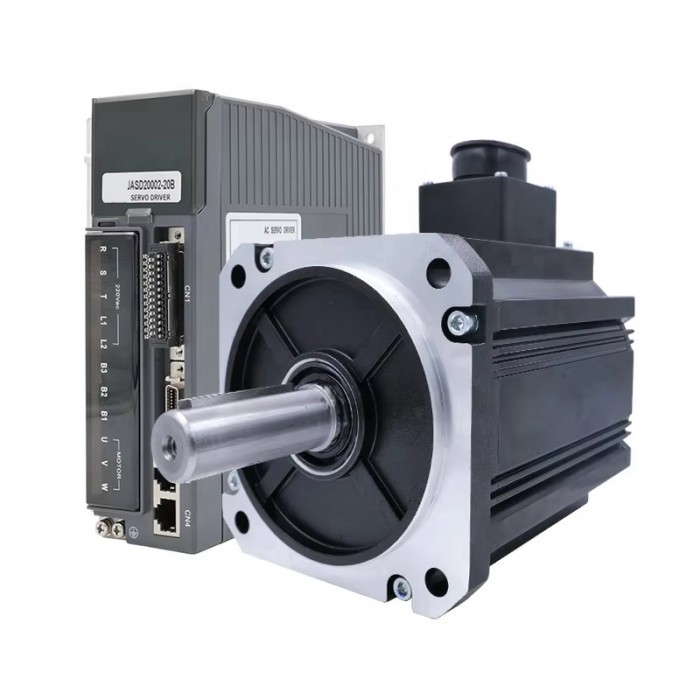

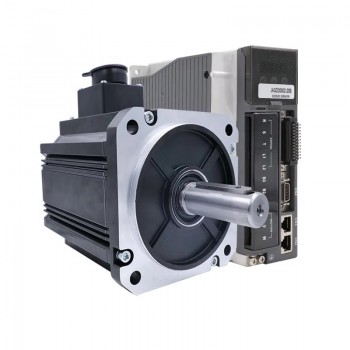

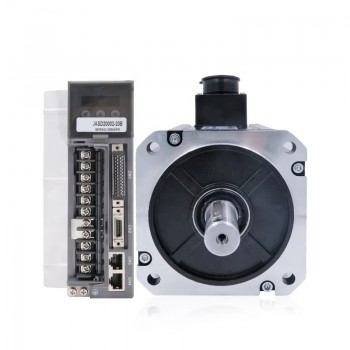

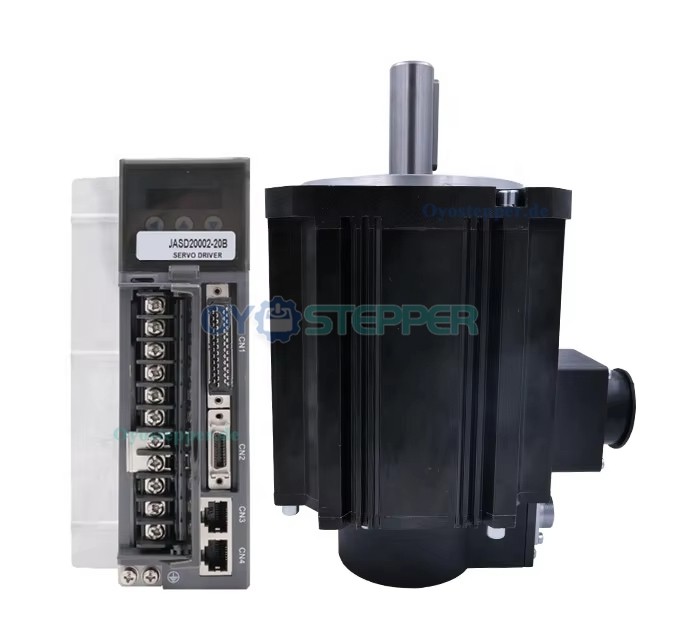

2000W AC-Servomotor & Servotreiber-Set, 9,55 Nm, 2000 U/min, 10,2A, mit 17-Bit Absolut-Encoder

2000W AC-Servomotor & Servotreiber-Set, 9,55 Nm, 2000 U/min, 10,2A, mit 17-Bit Absolut-Encoder

Dieses Set umfasst einen einphasigen AC-Servomotor mit einer Nennleistung von 2000 W und einem Nenndrehmoment von 9,55 Nm bei 2000 U/min. Der Motor ist mit einem 17-Bit-Absolutmagnetencoder ausgestattet und wird über eine Eingangsspannung von 180–240 V AC betrieben. Der zugehörige Servotreiber (Modell JASD20002-20B) unterstützt eine kontinuierliche Ausgangsstromstärke von 14 A sowie eine maximale Stromabgabe von 33 A. Funktionen zur Kommunikation über RS232 und RS485 (MODBUS, nur Lesezugriff) sind integriert. Das Set kann zur Umsetzung drehmoment- und lagegeregelter Antriebsanwendungen beitragen.

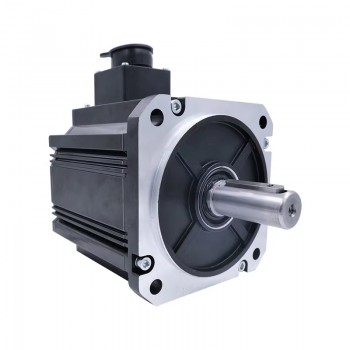

Servomotor-Spezifikationen

Artikelnummer: 130JASM520220K-17B

Phase: Einphasig

Nennleistung: 2000 W

Nenndrehmoment: 9,55 Nm

Spitzendrehmoment: 19,1 Nm

Nenndrehzahl: 2000 U/min

Leerlaufdrehzahl: 3000 U/min

Stromversorgung: 220 V

Nennstrom: 10,2 A

Steuerung: Impulstyp

Eingangsspannung: AC 180–240 V, 50/60 Hz

Steuerung: Impulstyp

Rotorträgheitsmoment: 11,1 gcm²

Encoder: 17-Bit-Absolutmagnetencoder;

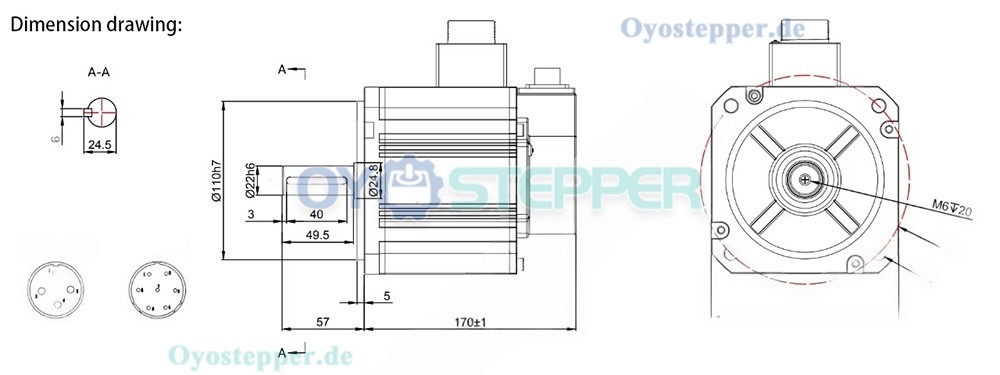

Technische Daten:

Rahmengröße: 130 x 130 mm

Gehäuselänge: 227 mm

Wellendurchmesser: 22 mm

Wellenlänge: 59 mm

Passfederlänge: 40 mm

Gewicht: 8 kg

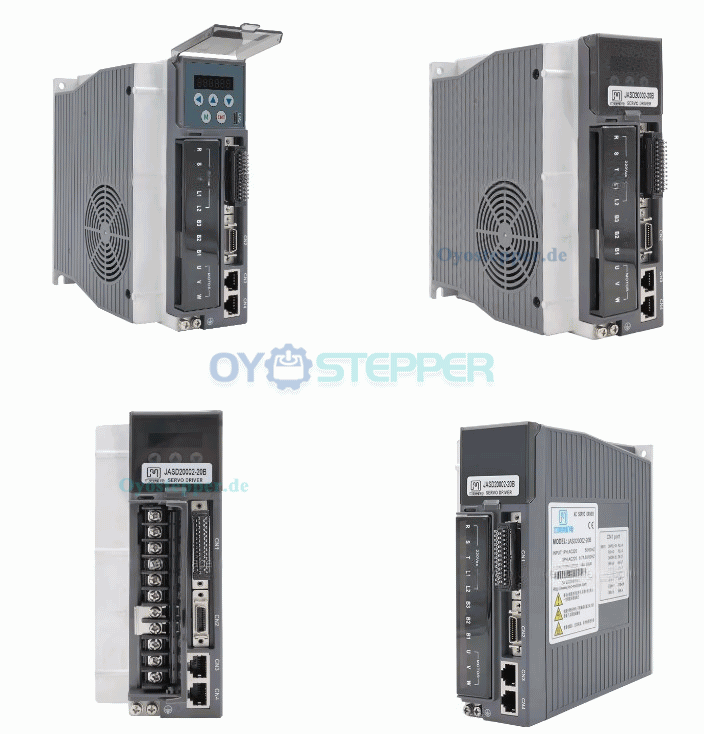

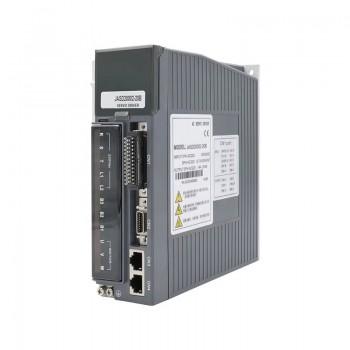

Spezifikationen des Servomotortreibers:

Modell: JASD20002-20B

Nennleistung: 2 kW

Ein-/Dreiphasen-Servoantrieb (220 V);

Dauereingangsstrom: 8,7 A (einphasig);

Dauerausgangsstrom: 14 A (dauerhaft);

Maximaler Ausgangsstrom: 33 A

Eingangsspannung: 3-phasig AC 180–240 V, 50/60 Hz;

Bremswiderstand: Eingebauter Bremswiderstand;

Kommunikationsfunktion: RS232, zum Debuggen auf PCRS485, unterstützt Modbus-Protokoll (nur zum Lesen von Daten).

Abmessungen: 180 x 169,5 x 75 mm

Gewicht: 4 kg

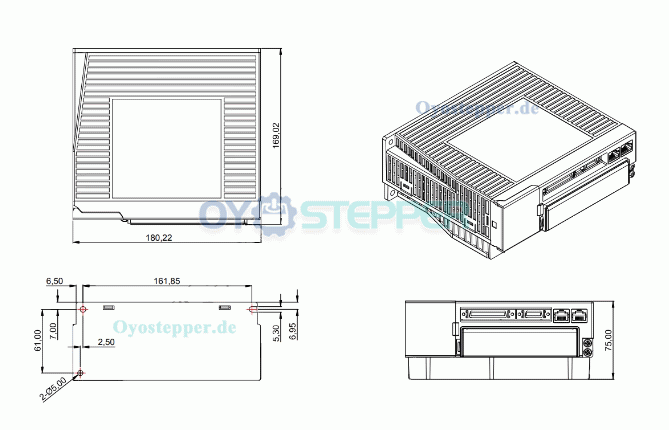

Servo Driver Dimension Drawing:
