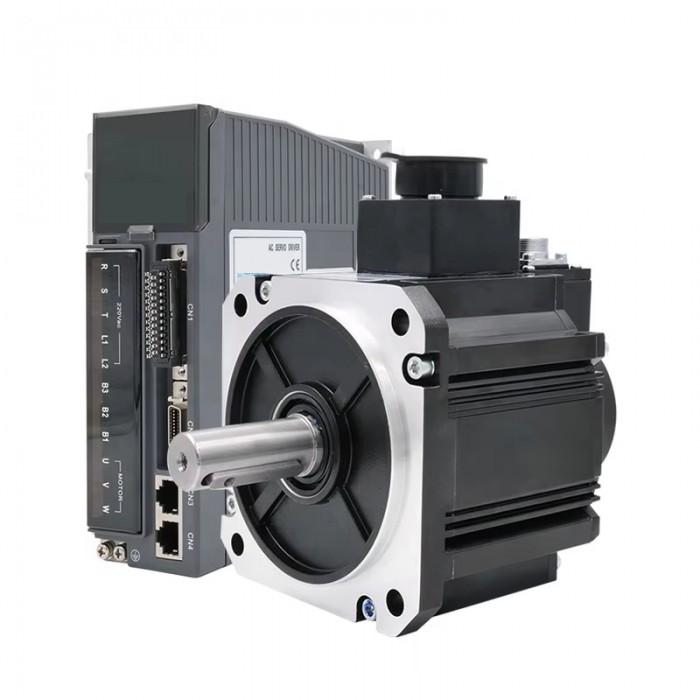

1500W AC-Servomotor + Servotreiber-Set, 4,78 Nm, 3000 U/min, 5,6A, mit 17-Bit Absolut-Magnet-Encoder

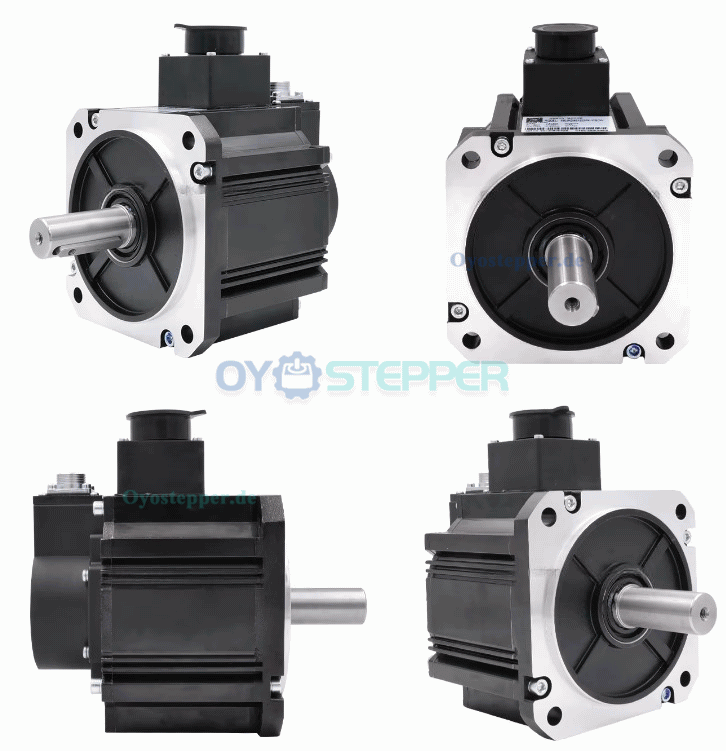

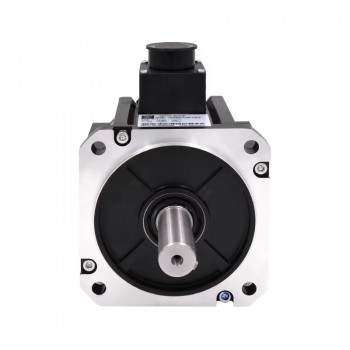

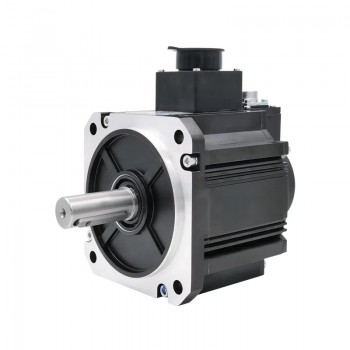

Dieses Set umfasst einen einphasigen AC-Servomotor mit 1500W Nennleistung und einem Nenndrehmoment von 4,78 Nm bei 3000 U/min. Der Motor arbeitet mit Impulssteuerung, verfügt über einen 17-Bit-Absolutmagnetencoder und ein Rotorträgheitsmoment von 6,1 gcm². Die Versorgung erfolgt über 220 V Wechselstrom im Bereich von 180–240 V. Mechanisch ist der Motor in einem 130 × 130 mm Gehäuse mit 192 mm Länge untergebracht.

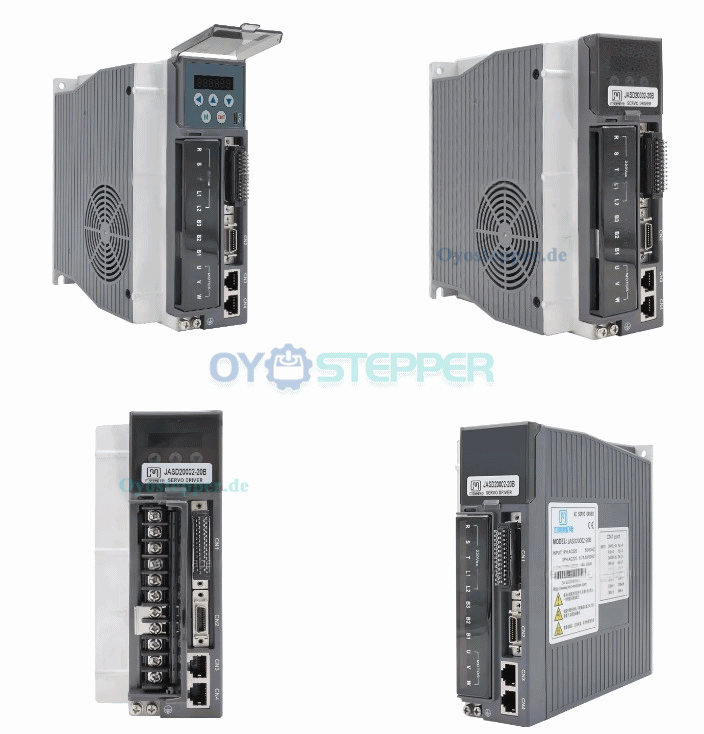

Der zugehörige Servotreiber ist für eine Nennleistung von 2 kW ausgelegt. Er unterstützt einen Dauer-Ausgangsstrom von 14 A sowie eine maximale Stromabgabe von 33 A. Der Betrieb erfolgt über einphasige oder dreiphasige Eingangsspannung. Kommunikationsschnittstellen über RS232 und RS485 (MODBUS, nur Lesezugriff) sowie ein integrierter Bremswiderstand sind vorhanden.
Servomotor-Spezifikationen
Artikelnummer: 130JASM515230K
Phase: Einphasig
Nennleistung: 1500 W
Nenndrehmoment: 4,78 Nm (676,90 oz.in)
Spitzendrehmoment: 7,1 Nm
Nenndrehzahl: 3000 U/min
Leerlaufdrehzahl: 4000 U/min
Stromversorgung: 220 V
Nennstrom: 5,6 A
Polzahl: 4
Eingangsspannung: AC 180–240 V, 50/60 Hz
Steuerung: Impulstyp
Rotorträgheitsmoment: 6,1 gcm²
Encoder: 17-Bit-Absolutmagnetencoder

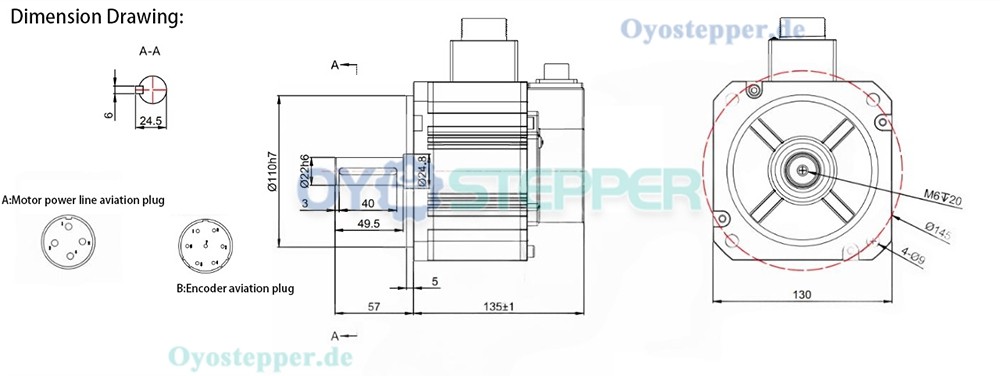

Technische Daten:
Rahmengröße: 130 x 130 mm
Gehäuselänge: 192 mm
Wellendurchmesser: 22 mm
Wellenlänge: 57 mm
Passfederlänge: 40 mm
Gewicht: 10 kg;
Spezifikationen des Servomotortreibers:
Nennleistung: 2 kW
Ein-/Dreiphasen-Servoantrieb (220 V);
Dauereingangsstrom: 8,7 A (einphasig);
Dauerausgangsstrom: 14 A
Maximaler Ausgangsstrom: 33 A
Eingangsspannung: 3-phasig AC 180–240 V, 50/60 Hz;
Bremswiderstand: Eingebauter Bremswiderstand;
Kommunikationsfunktion: RS232, zum Debuggen auf PCRS485, unterstützt Modbus-Protokoll (nur zum Lesen von Daten).
Abmessungen: 180 x 169,5 x 75 mm
Gewicht: 4 kg

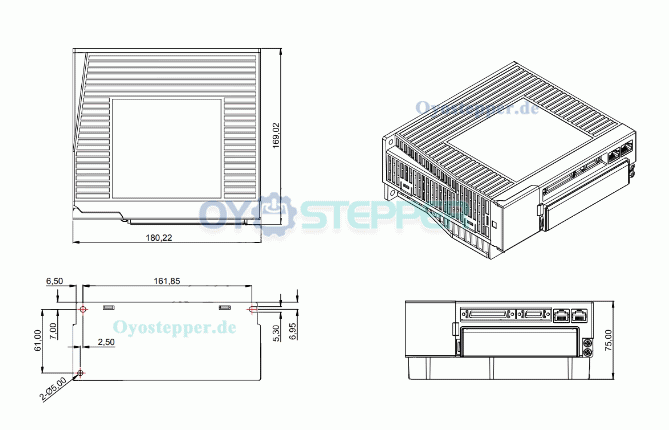

Servo Driver Dimension Drawing:
| Servomotor-Spezifikation | |
|---|---|
| Nennstrom | 5.6 |
| Anzahl der Phasen | Einphasig |
| Leerlaufdrehzahl | 4000 |
| Versorgungsspannung | 220 |
| Encoder | Mit 17 Bit absolutem Magnetencoder |
| Motorbasis | 130x130 |
| Servomotortyp | AC-Servomotor |
| Kontrollmodi | Impulstyp |
| Nennleistung(W) | 1500 |
| Nenndrehzahl (U/min) | 3000 |
| Nenndrehmoment(Nm) | 4.78 |
| Spitzendrehmoment(Nm) | 7.1 |
| Mit Bremse | Ohne Bremse |
