Bürstenloser DC-Servomotor & Treiber-Kit, 160W, 36V, 0,45 Nm, 3400 U/min, 3-Phasen, Ø57 mm, mit 1000 Linien Encoder

Bürstenloser DC-Servomotor & Treiber-Kit, 160W, 36V, 0,45 Nm, 3400 U/min, 3-Phasen, Ø57 mm, mit 1000 Linien Encoder

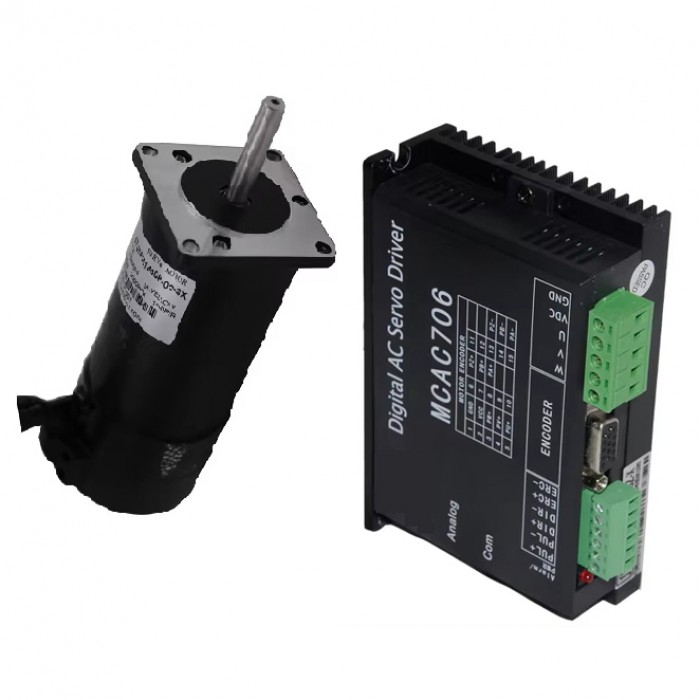

Dieses Kit besteht aus einem dreiphasigen bürstenlosen DC-Servomotor mit 160 W Nennleistung und einem passenden digitalen Treiber. Der Motor arbeitet mit einer Versorgungsspannung von 36V und bietet ein Nenndrehmoment von 0,45 Nm bei einer Nenndrehzahl von 3400 U/min. Ein 1000-Strich-Inkrementalencoder dient zur Positionsrückmeldung.

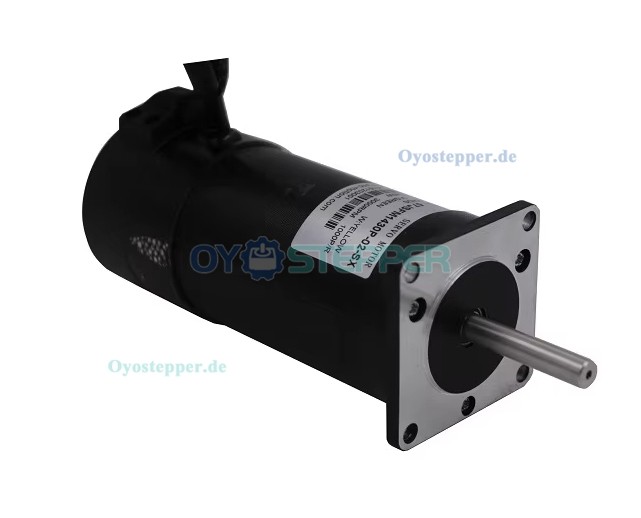

Servomotor-Spezifikationen
Artikelnummer: 57JSF1830P
Phase: 3-phasig
Versorgungsspannung: 36 V
Nennleistung: 160 W
Nenndrehmoment: 0,45 Nm (63,72 oz.in)
Spitzendrehmoment: 1,71 Nm
Nenndrehzahl: 3400 U/min
Leerlaufdrehzahl: 4800 U/min
Nennstrom: 6,4 A
Polzahl: 4
Encoder: 1000 Striche

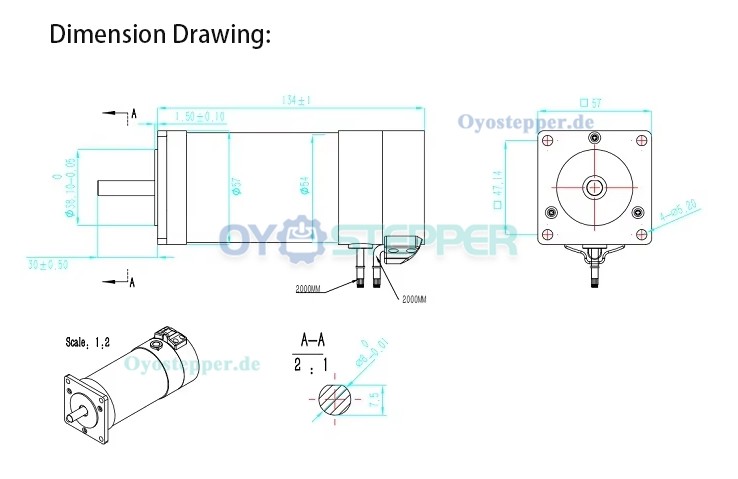

Physikalische Daten:
Rahmengröße: Φ57 mm
Gehäuselänge: 134 mm
Wellendurchmesser: 8 mm
Wellenlänge: 30 mm
Gewicht: 1,2 kg

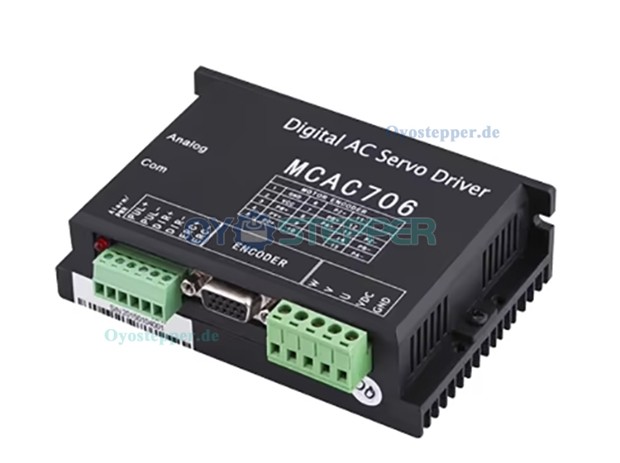

Technische Daten des Servotreibers:
1. Spannung: VDC 20–70 V
2. Dauerausgangsleistung: 200 W
3. Dauerausgangsstrom: 6 A, 32 kHz PWM
4. Überlastausgangsstrom: 18 A (3 s)
5. Schutz
Überstrom: 30 A ± 10 %
Über I2t: 300 % (5 s)
Überhitzung: 80 °C
Überspannung: 65 V
Unterspannung: 18 V
6. Max. Impulsausgangsfrequenz: 300 K
7. Standard-Kommunikationsgeschwindigkeit: 9,6 kbit/s (externe Konvertierungsschnittstelle erforderlich)
8. Umgebung
Raum: Staub, Öl, Frost und korrosive Gase vermeiden
Betriebstemperatur: 0–+50 °C
Lagertemperatur: -20–+80 °C
Luftfeuchtigkeit: 40–90 % relative Luftfeuchtigkeit
Kühlung: natürliche Kühlung oder Zwangskonvektion

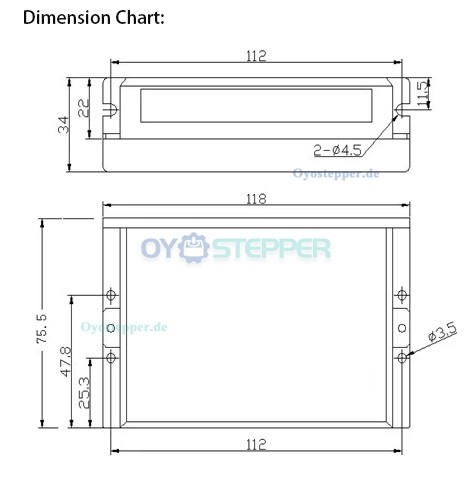

9. Abmessungen: 118 × 76 × 35 mm
10. Gewicht: 200 g;
