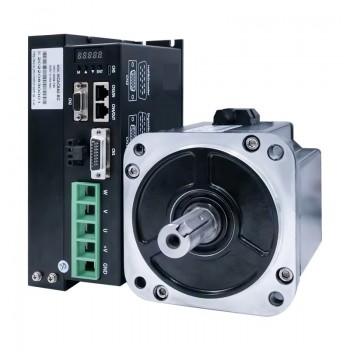

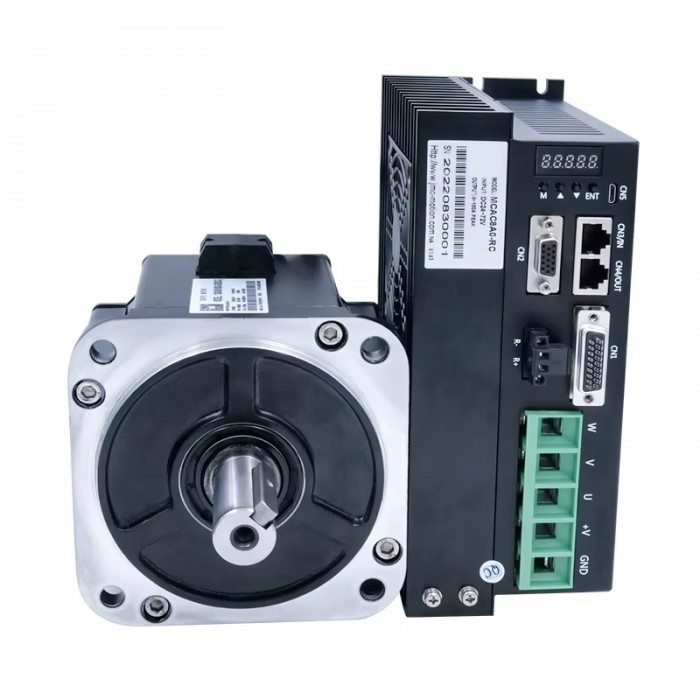

DC-Servomotor & Treiber-Kit, 1500W, 48V, 4,78 Nm, 3000 U/min, mit 2500 Linien Magnet-Encoder

DC-Servomotor & Treiber-Kit, 1500W, 48V, 4,78 Nm, 3000 U/min, mit 2500 Linien Magnet-Encoder

Kompakter 3-Phasen-DC-Servomotor mit 1500 W Nennleistung und 48 V Versorgungsspannung. Er bietet ein Nenndrehmoment von 4,78 Nm bei 3000 U/min und erreicht eine maximale Drehzahl von 3500 U/min. Die Rückmeldung erfolgt über einen 2500-Linien-Magnetencoder. Das Motorträgheitsmoment beträgt 11,2 × 10⁻⁴ kg·cm². Das Gehäuse misst 130 × 130 mm bei einer Länge von 215 mm. Passender Servoantrieb MCAC8A0 mit 24–110 V Eingangsspannung, 100 A Eingangsstrom und einer Gehäusegröße von 210 × 126,5 × 85 mm. Der Antrieb unterstützt verschiedene Schutzfunktionen sowie serielle Kommunikation über RS232C.

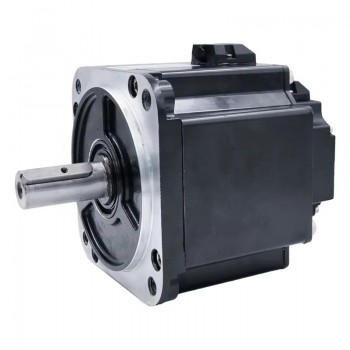

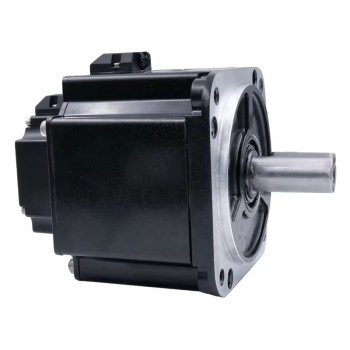

Servomotor-Spezifikationen
Artikelnummer: 130ASM1500-5-2500C
Versorgungsspannung: 48 V
Nennleistung: 1500 W
Nenndrehmoment: 4,78 Nm (676,90 oz.in)
Spitzendrehmoment: 14,3 Nm
Nenndrehzahl: 3000 U/min
Maximaldrehzahl: 3500 U/min
Nennstrom: 37 A
Maximalstrom: 74 A
Motorpolpaarzahl: 5
Rotorträgheitsmoment (10^-4 kg*cm²): 11,2
Encoder: 2500-Linien-Magnetencoder
Gehäusegröße: 130 x 130 mm

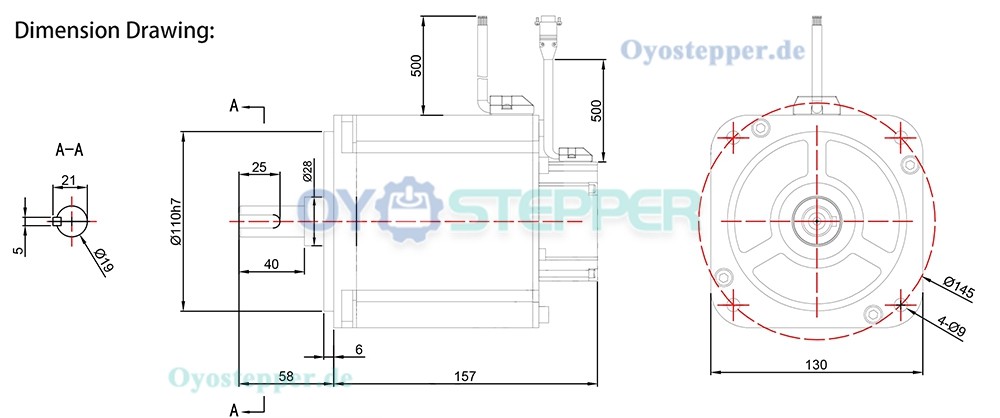

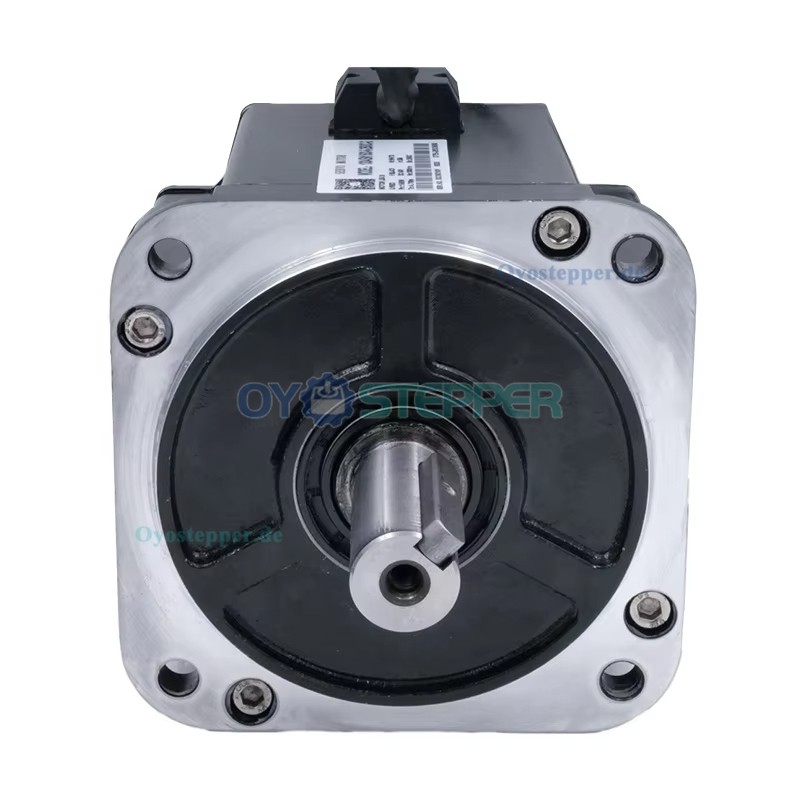

Technische Daten:
Gehäusegröße: 130 x 130 mm
Gehäuselänge: 215 mm
Wellendurchmesser: 19 mm
Wellenlänge: 58 mm
Passfederlänge: 25 mm
Gewicht: 6 kg

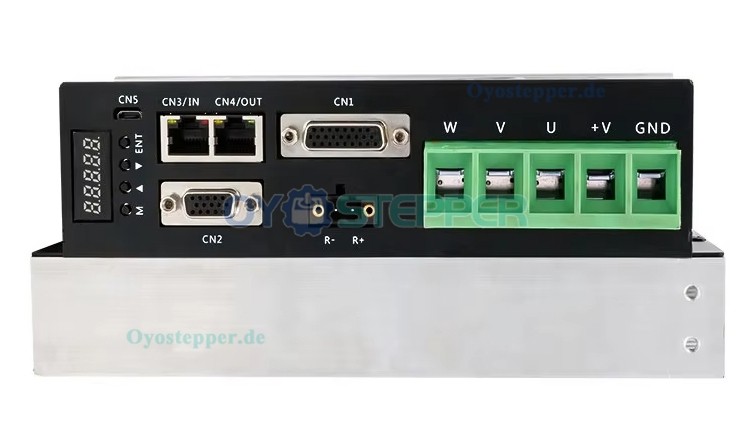

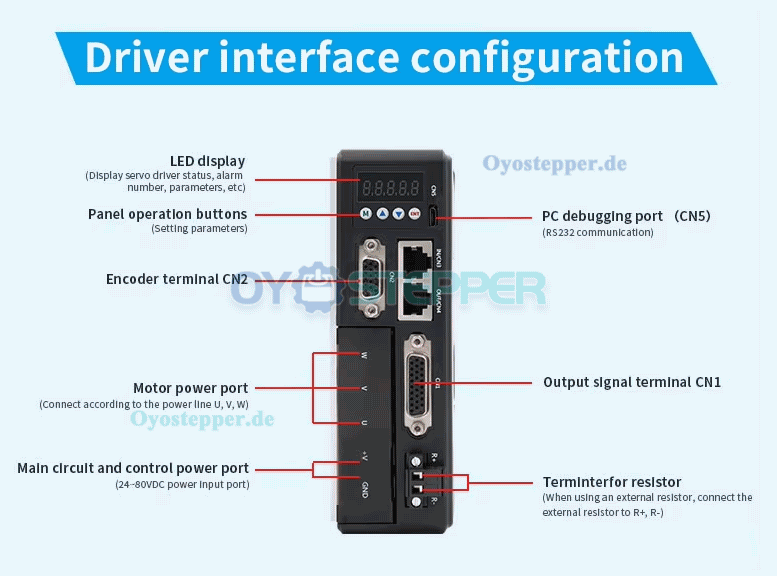

Servoantrieb-Spezifikationen
Merkmale:
Die Motorwicklung Schützt die Stromversorgung vor Kurzschluss.
Überstrom-, Überlast- und Überdrehzahlschutz.
Encoder-Trennschutz.
Mehrere Steuereingangsmodi.
Optokoppler-isolierte Servo-Reset-Eingangsschnittstelle ERC.
Stromschleifenbandbreite: (-3 dB) 2 kHz (typischer Wert).
RS232C-Schnittstelle ermöglicht den Download von Parametern über PC oder Textdisplay.

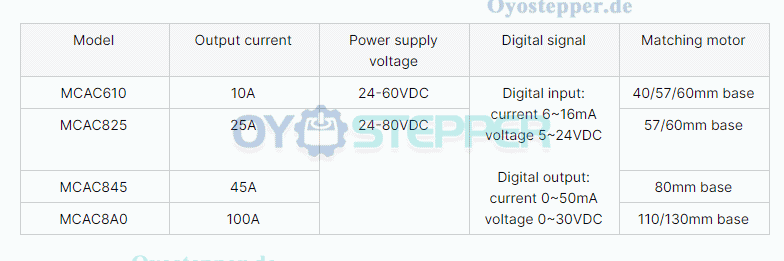

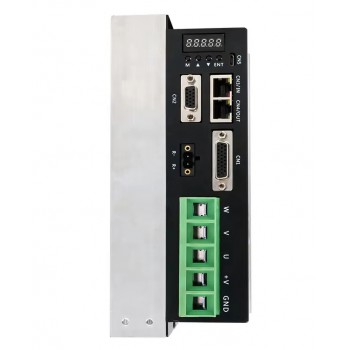

Servoantriebsspezifikationen:
Artikelnummer: MCAC8A0
Phase: 3
Eingangsspannung: 24–110 V
Eingangsstrom: 100 A
Ausgangsspannung: 100 V
Nennleistung: 1000 W

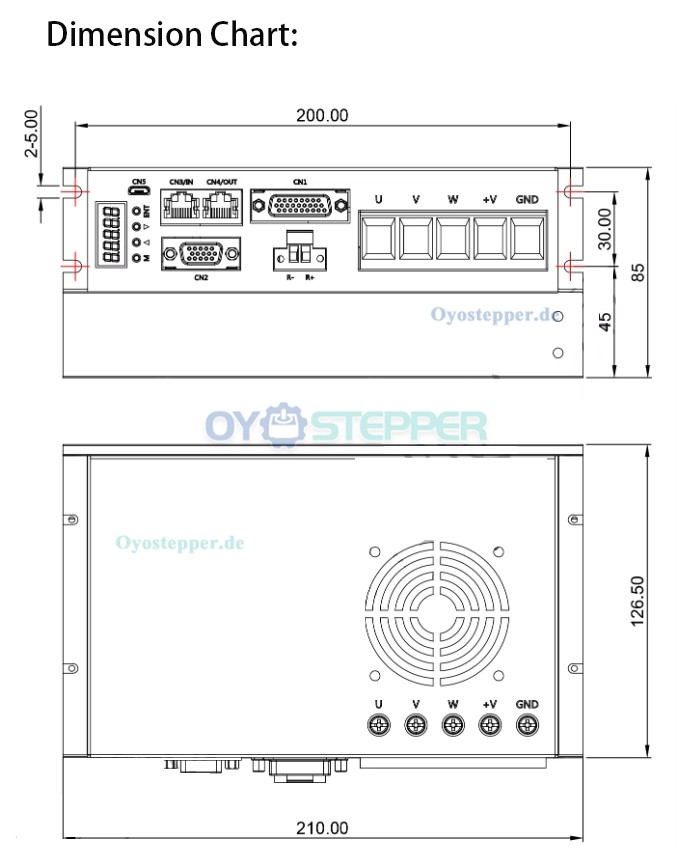

Abmessungen: 210 x 126,5 x 85 mm
Passender Motor: 110/130 mm Sockel
Gewicht: 2,5 kg.
