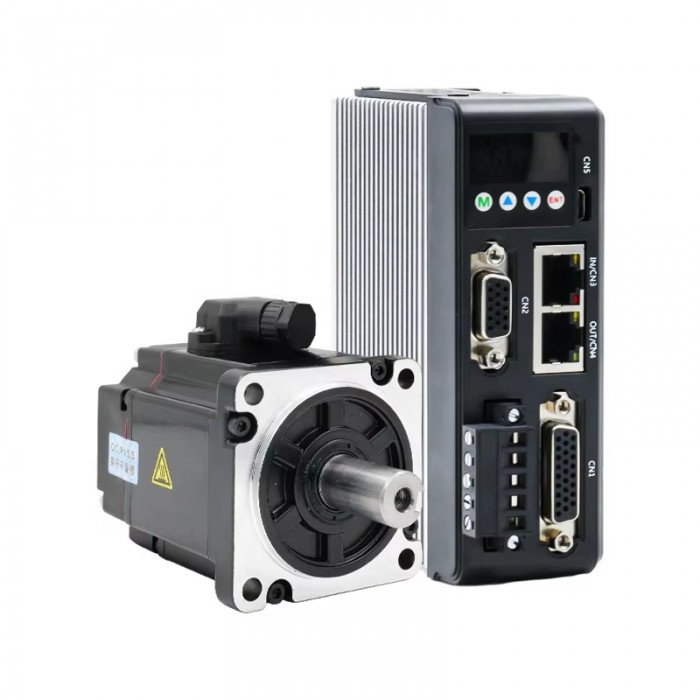

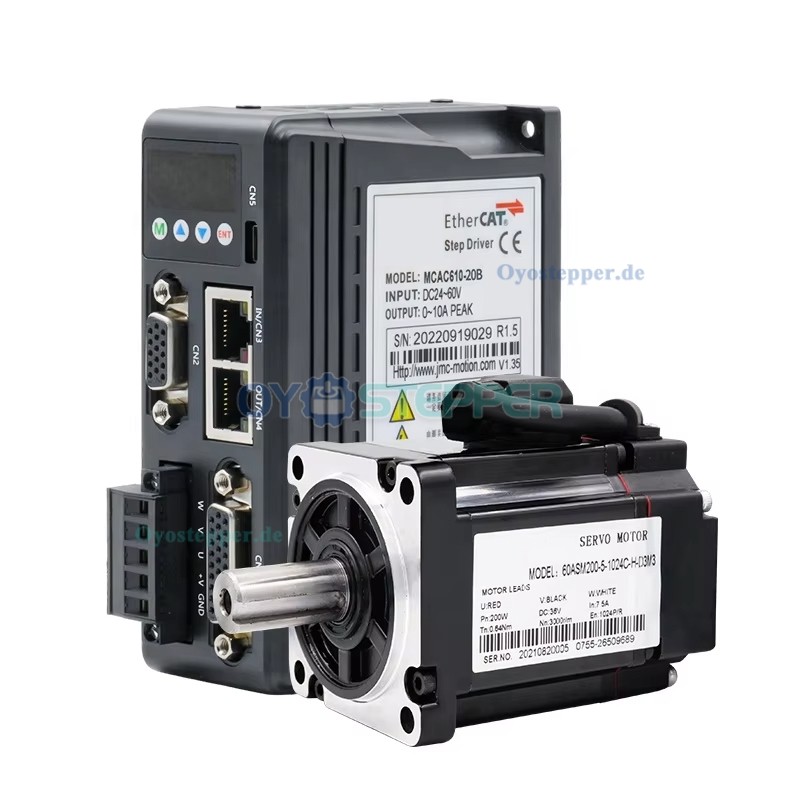

DC-Servomotor & Treiber-Kit, 200W, 0,64 Nm, 7,5A, 3000 U/min, mit 1024 Linien Magnet-Encoder

DC-Servomotor & Treiber-Kit, 200W, 0,64 Nm, 7,5A, 3000 U/min, mit 1024 Linien Magnet-Encoder

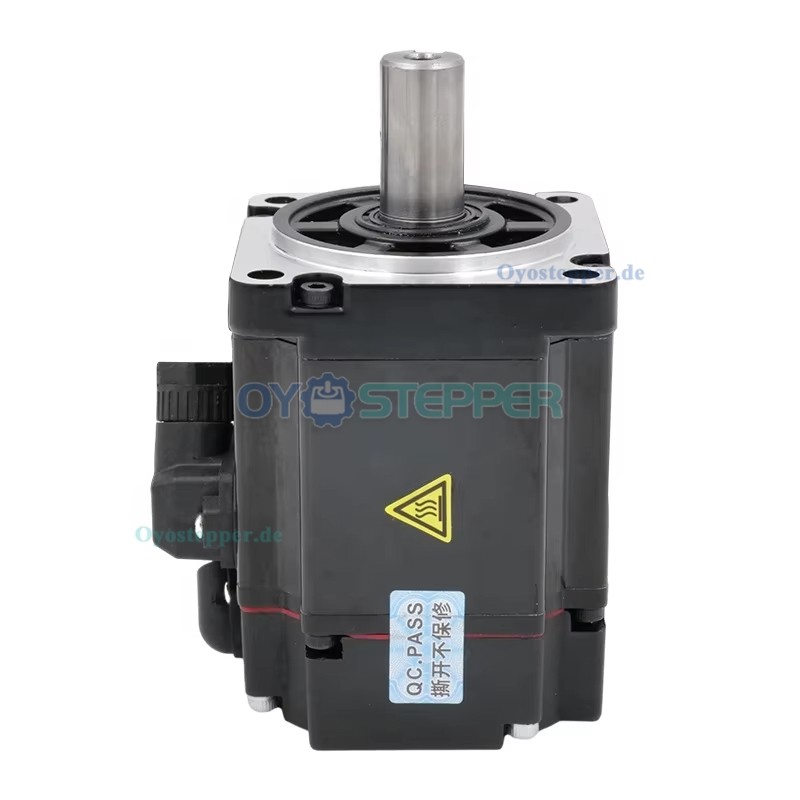

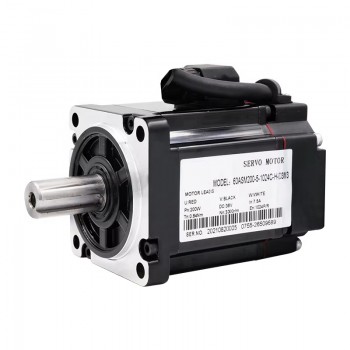

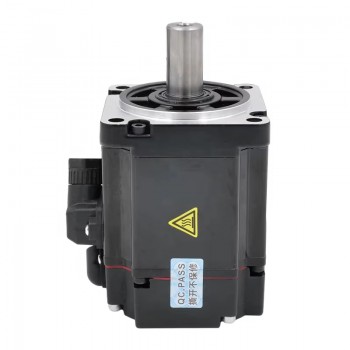

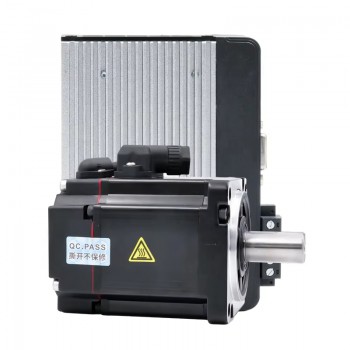

Dreiphasiges DC-Servomotor- und Treiber-Kit mit einer Nennleistung von 200 W bei 36 V Versorgungsspannung. Der Motor liefert ein Nenndrehmoment von 0,64 Nm bei 3000 U/min und ist mit einem 1024-zeiligen Magnetencoder ausgestattet. Die Baugröße beträgt 60 × 60 mm, das Gewicht ca. 3 kg. Der dazugehörige Servotreiber (Modell MCAC610) unterstützt eine Eingangsspannung von 24–60 VDC, verfügt über ein vollständig digitales Regelungssystem mit Vektorregelung und drei Rückkopplungsschleifen. Unterstützt werden verschiedene Steuereingangsmodi sowie Funktionen zur Parametereinstellung über RS232. Der Treiber eignet sich für Motoren mit 40 / 57 / 60 mm Baugröße.

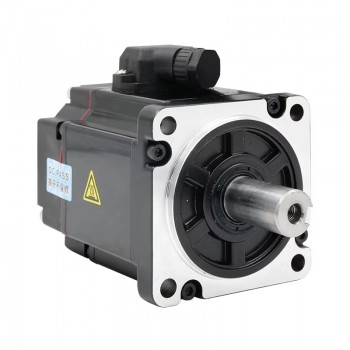

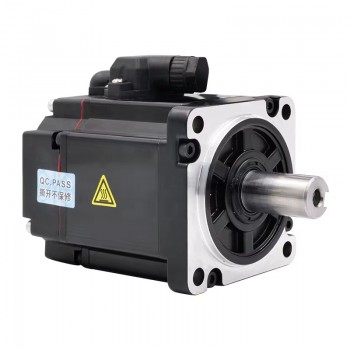

Servomotor-Spezifikationen
Artikelnummer: 60ASM200-5-1024C
Nennspannung: 36 V
Nennleistung: 200 W
Nenndrehmoment: 0,64 Nm (90,63 oz.in)
Spitzendrehmoment: 9,56 Nm
Nenndrehzahl: 3000 U/min
Spitzendrehzahl: 3200 U/min
Nennstrom: 7,5 A
Spitzenstrom: 1,3 A
Maximalstrom: 15 A
Rotorträgheitsmoment: 0,183 (10^-4 kg*cm²)
Polzahl: 5
Encoder: 1024-zeiliger Magnetencoder
IP-Schutzart: IP65

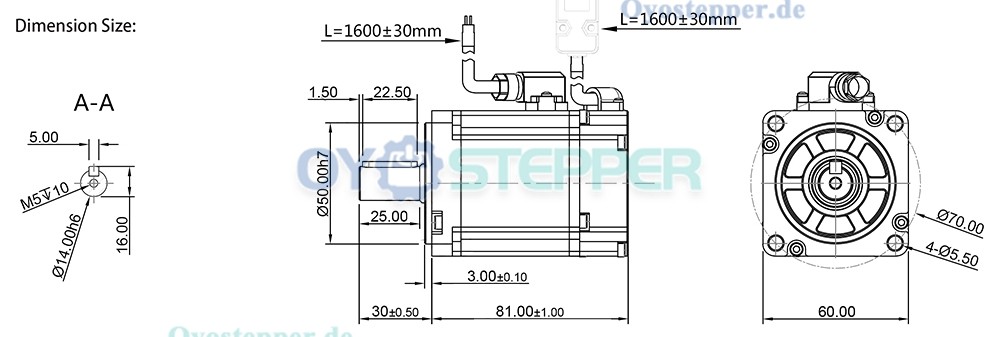

Gehäusegröße: 60 x 60 mm
Gewicht: 3 kg;

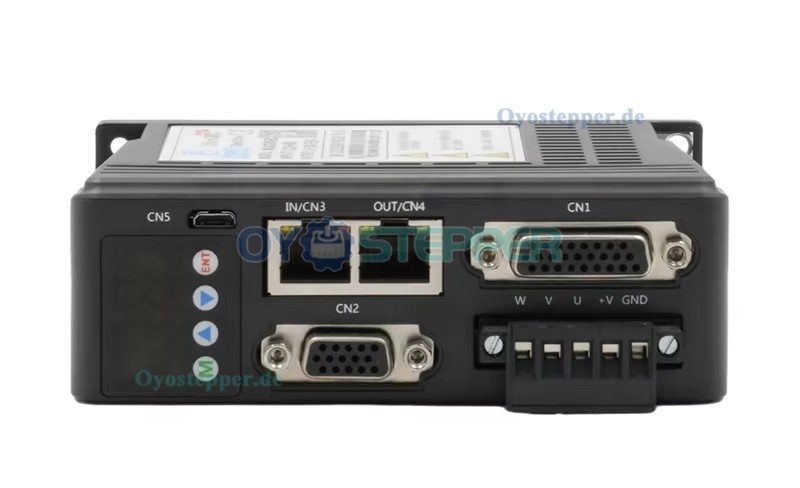

MCAC610 DC-Servomotor-Controller, 3-Phasen, 24–60V, 10A, 200W für 40 / 57 / 60 mm Motoren

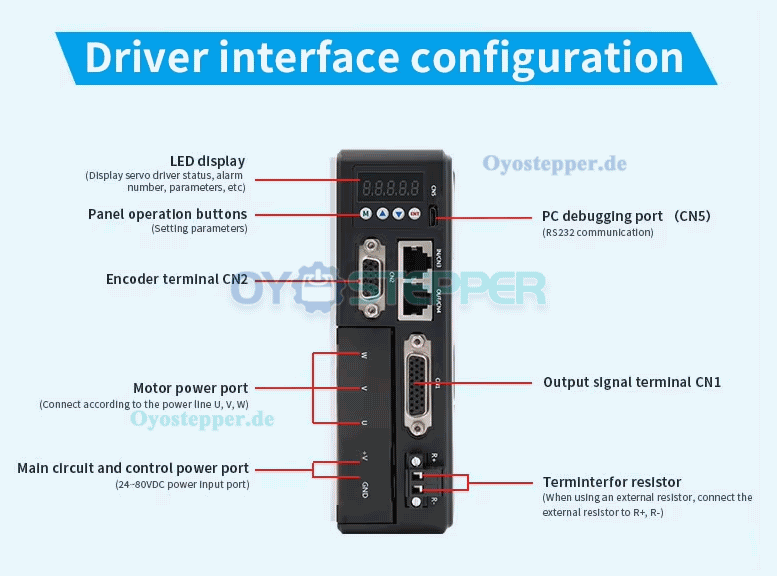

Der dreiphasige Servotreiber MCAC610 verwendet eine durch DSP realisierte Vektorregelung und ist als vollständig digitales, geschlossenes Regelsystem konzipiert. Das Gerät umfasst drei einstellbare Rückkopplungsschleifen: Positions-, Geschwindigkeits- und Stromregelkreis. Es eignet sich für den Betrieb von AC-Servomotoren mit einer Versorgungsspannung von 36 V bis 80 V und einer Leistung bis 200 W.

Funktionen:
Schutz der Stromversorgung bei Kurzschluss in der Motorwicklung
Schutzfunktionen gegen Überstrom, Überlast und Überdrehzahl
Schutz bei Encoder-Signalausfall
Unterstützung verschiedener Steuereingangsmodi
Servo-Reset-Eingang (ERC) mit Optokoppler-Isolation
Bandbreite des Stromregelkreises: 2 kHz (-3 dB, typischer Wert)
RS232C-Schnittstelle zur Parametereinstellung über PC oder Textanzeige;

Technische Daten:
Artikelnummer: MCAC610
Phasenzahl: 3
Eingangsspannung: 24–60 VDC
Eingangsstrom: 10 A
Ausgangsspannung: 10 V
Nennleistung: 200 W

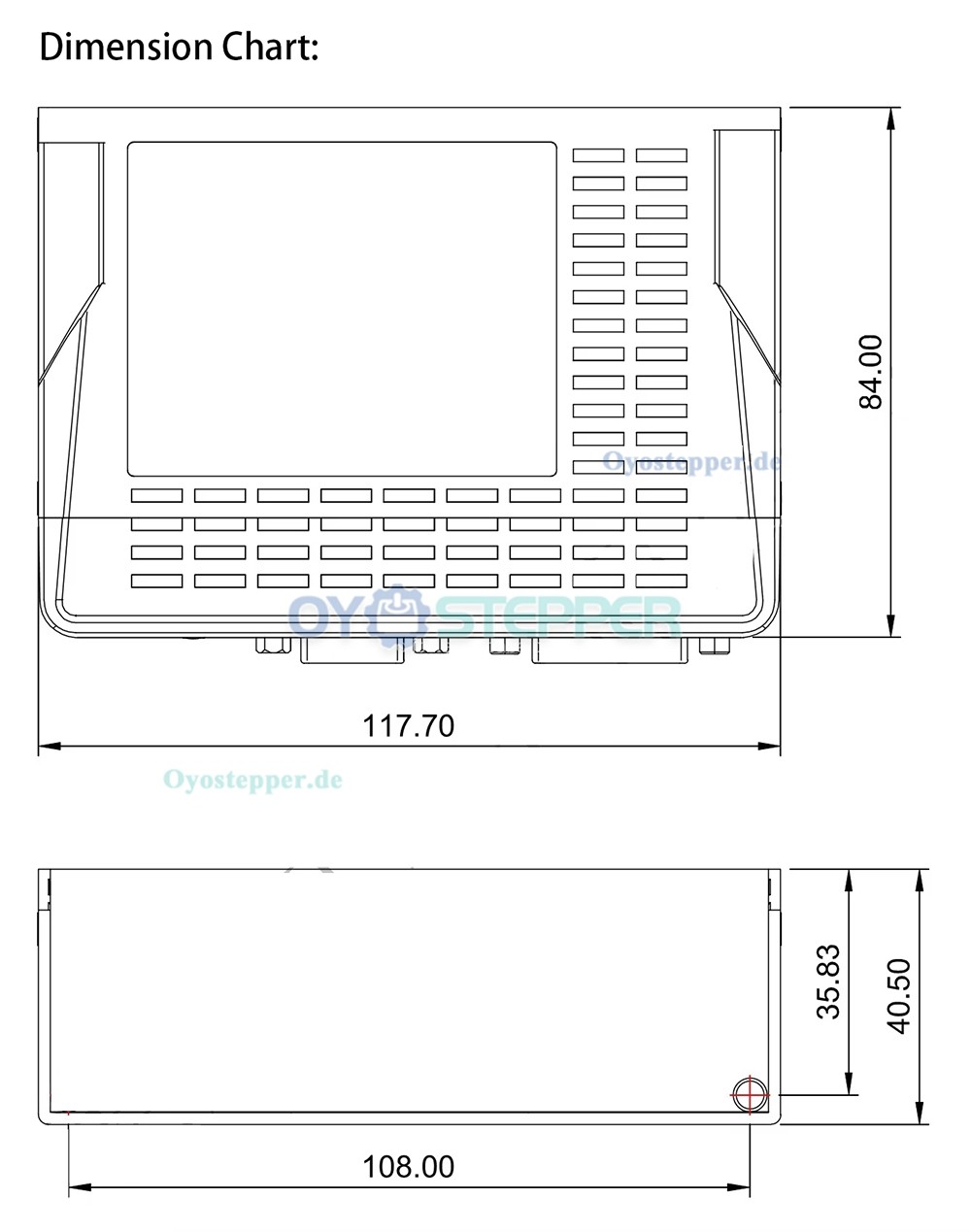

Abmessungen: 117,7 × 84 × 40,5 mm
Passende Motorbaugrößen: 40 mm / 57 mm / 60 mm
Gewicht: ca. 2,5 kg
