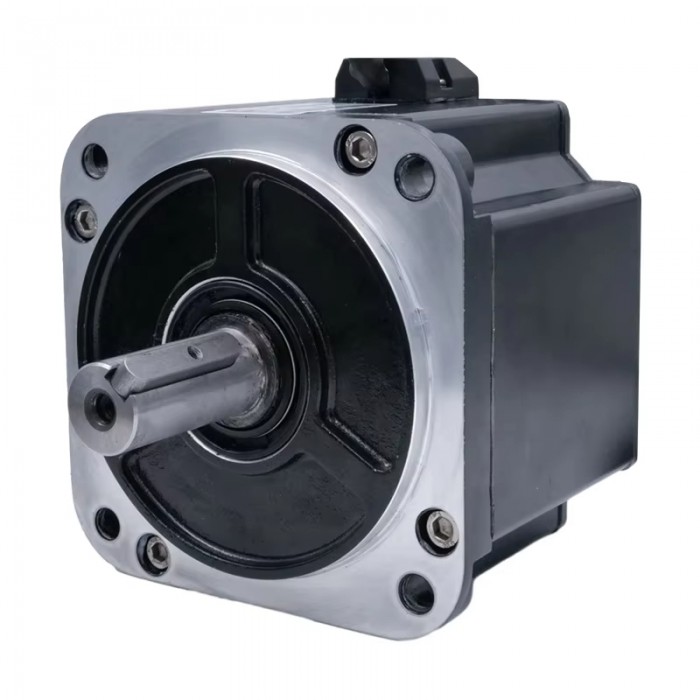

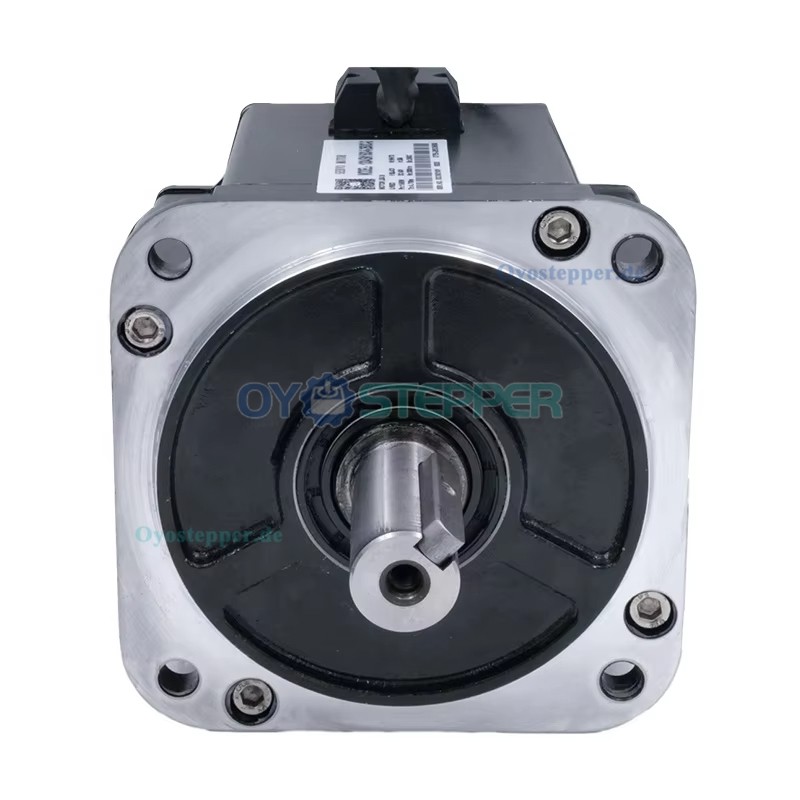

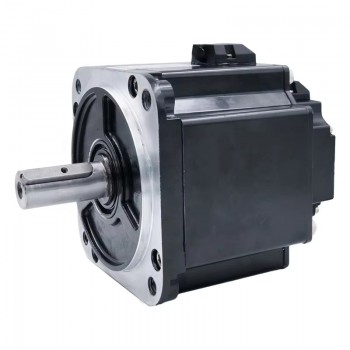

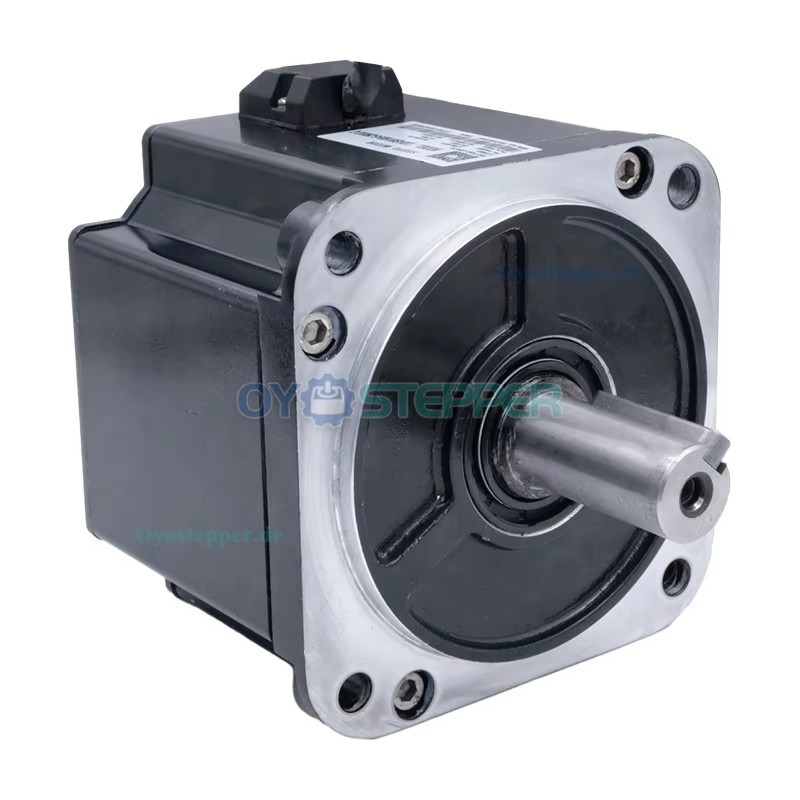

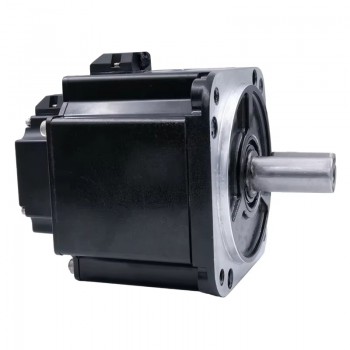

DC-Servomotor, 1500W, 48V, 4,78 Nm, 3000 U/min, mit 2500 Linien Magnet-Encoder
DC-Servomotor, 1500W, 48V, 4,78 Nm, 3000 U/min, mit 2500 Linien Magnet-Encoder
Dreiphasiger DC-Servomotor mit einer Nennleistung von 1500 W bei 48 V Versorgungsspannung. Das Modell liefert ein Nenndrehmoment von 4,78 Nm bei 3000 U/min und erreicht eine maximale Drehzahl von 3500 U/min. Der integrierte 2500-Linien-Magnetencoder unterstützt die Positionsrückmeldung. Mit einem Rotorträgheitsmoment von 11,2 × 10⁻⁴ kg·cm² und einer Gehäusegröße von 130 × 130 mm eignet sich der Motor für Anwendungen mit erhöhtem Leistungsbedarf. Die mechanischen Abmessungen umfassen eine Gehäuselänge von 215 mm sowie eine Welle mit 19 mm Durchmesser und 58 mm Länge. Das Gewicht beträgt 6 kg.
Servomotor-Spezifikationen
Artikelnummer: 130ASM1500-5-2500C
Versorgungsspannung: 48 V
Nennleistung: 1500 W
Nenndrehmoment: 4,78 Nm (676,90 oz.in)
Spitzendrehmoment: 14,3 Nm
Nenndrehzahl: 3000 U/min
Maximaldrehzahl: 3500 U/min
Nennstrom: 37 A
Maximalstrom: 74 A
Motorpolpaarzahl: 5
Rotorträgheitsmoment (10^-4 kg*cm²): 11,2
Encoder: 2500-Linien-Magnetencoder
Gehäusegröße: 130 x 130 mm

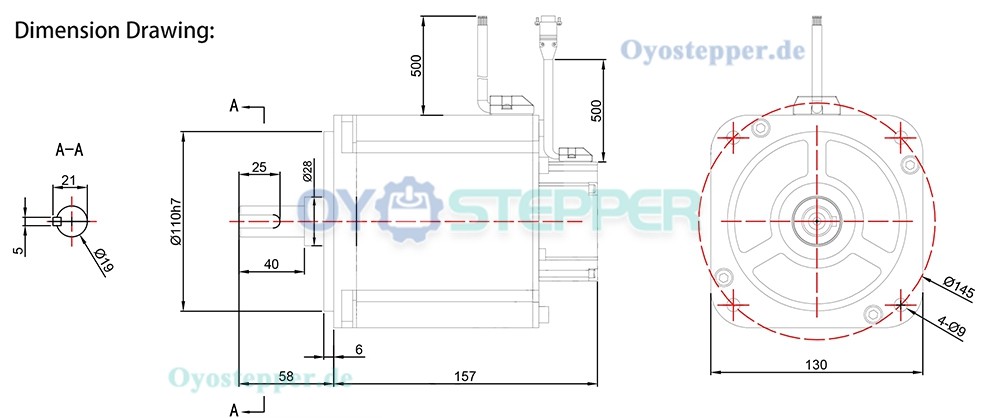

Technische Daten:
Gehäusegröße: 130 x 130 mm
Gehäuselänge: 215 mm
Wellendurchmesser: 19 mm
Wellenlänge: 58 mm
Passfederlänge: 25 mm
Gewicht: 6 kg
.jpg "DC-Servomotor, 1500W, 48V, 4,78 Nm, 3000 U/min, mit 2500 Linien Magnet-Encoder")
.jpg "DC-Servomotor, 1500W, 48V, 4,78 Nm, 3000 U/min, mit 2500 Linien Magnet-Encoder")
.jpg "DC-Servomotor, 1500W, 48V, 4,78 Nm, 3000 U/min, mit 2500 Linien Magnet-Encoder")
| Servomotor-Spezifikation | |
|---|---|
| Nennstrom | 37 |
| Versorgungsspannung | 48 |
| Motorbasis | 130x130 |
| Servomotortyp | Gleichstrom-Servomotor |
| Nennleistung(W) | 1500 |
| Nenndrehzahl (U/min) | 3000 |
| Nenndrehmoment(Nm) | 4.78 |
| Spitzengeschwindigkeit(rpm) | 3500 |
| Spitzendrehmoment(Nm) | 14.3 |
| Mit Bremse | Ohne Bremse |
| Encoder | 2500-Linie |
