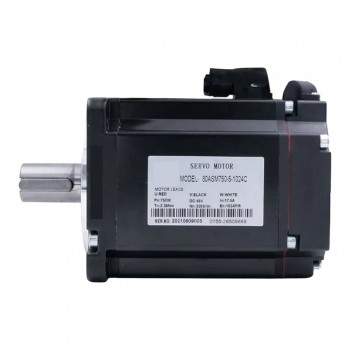

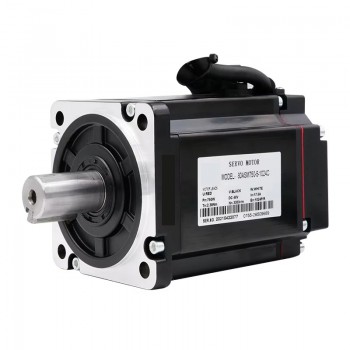

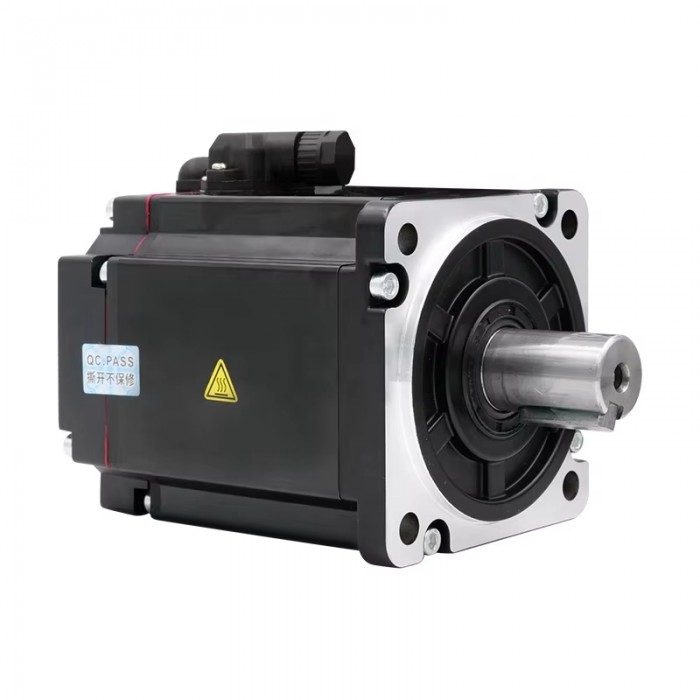

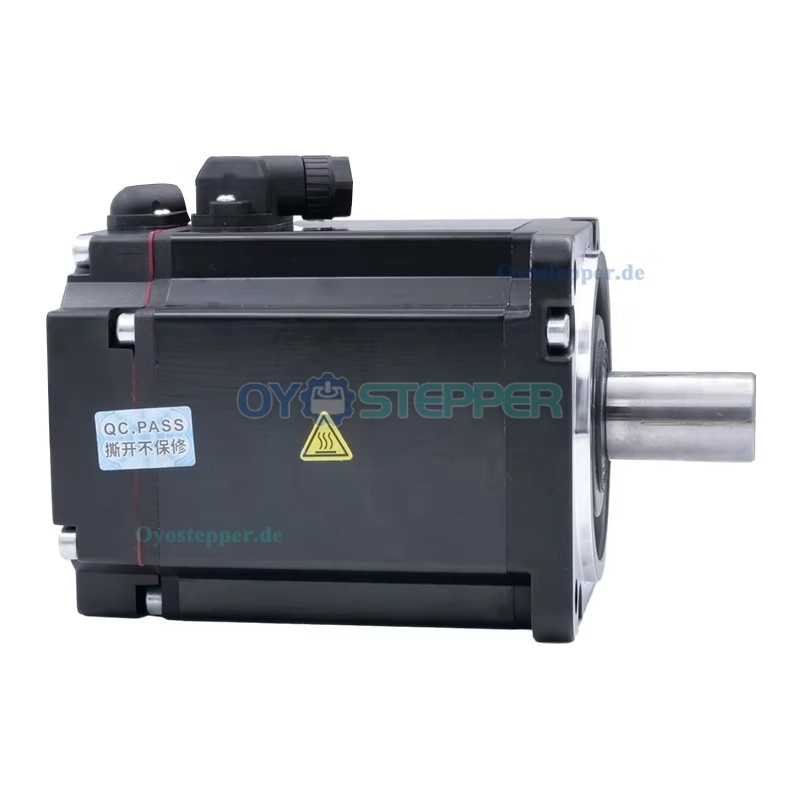

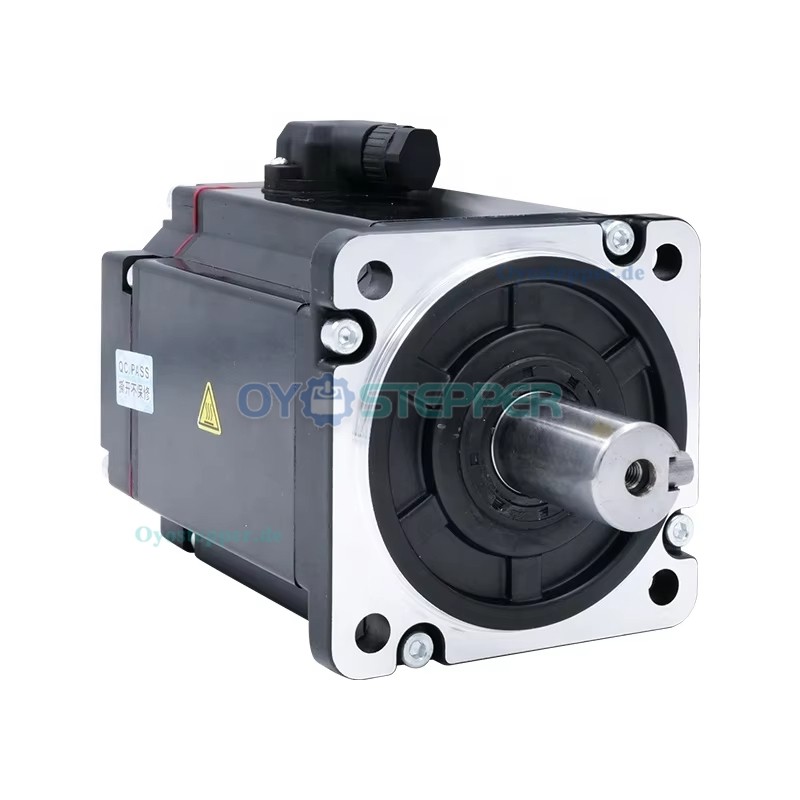

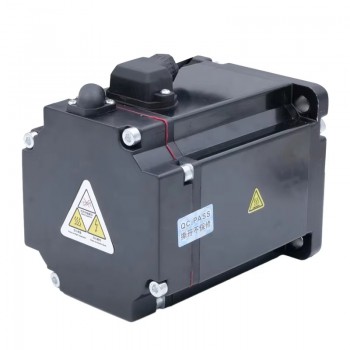

DC-Servomotor, 750W, 48V, 2,39 Nm, 3000 U/min, mit 1024 Linien Magnet-Encoder, 80 × 80 mm

DC-Servomotor, 750W, 48V, 2,39 Nm, 3000 U/min, mit 1024 Linien Magnet-Encoder, 80 × 80 mm

Dreiphasiger DC-Servomotor mit 750 W Nennleistung, betrieben bei 48 V. Er liefert ein Nenndrehmoment von 2,39 Nm bei 3000 U/min und erreicht eine maximale Drehzahl von 3500 U/min. Ausgestattet mit einem 1024-zeiligen magnetischen Encoder zur Positionsrückmeldung. Das Modell verfügt über ein Rotorträgheitsmoment von 1,74 × 10⁻⁴ kg·cm². Mechanische Merkmale umfassen ein 80 × 80 mm Gehäuse, 141 mm Länge, 19 mm Wellendurchmesser und ein Gewicht von 5 kg.

Spezifikation

Artikelnummer: 80ASM750-5-1024C

Versorgungsspannung: 48 V

Nennleistung: 750 W

Nenndrehmoment: 2,39 Nm (338,45 oz.in)

Spitzendrehmoment: 4,7 Nm

Nenndrehzahl: 3000 U/min

Maximale Drehzahl: 3500 U/min

Nennstrom: 20 A

Maximale Stromstärke: 40 A

Motorpolpaarzahl: 5

Rotorträgheitsmoment (10^-4 kg*cm²): 1,74

Encoder: 1024-zeiliger magnetischer Encoder;

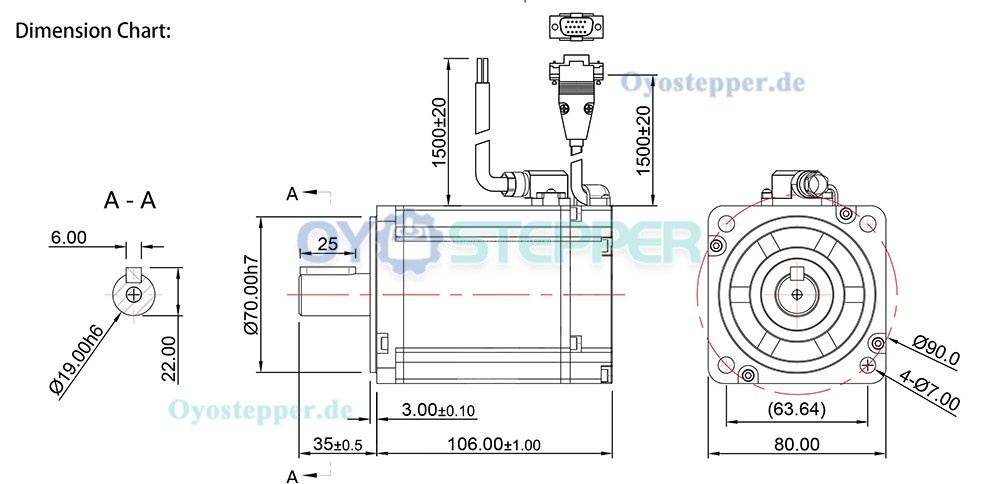

Technische Daten:

Rahmengröße: 80 x 80 mm

Gehäuselänge: 141 mm

Wellendurchmesser: 19 mm

Wellenlänge: 35 mm

Passfederlänge: 25 mm

Gewicht: 5 kg
