DC-Servomotor, 100W, 36V, 4,0A, 0,318 Nm, 3000 U/min, mit 2500 Linien Encoder, 60 × 60 mm
DC-Servomotor, 100W, 36V, 4,0A, 0,318 Nm, 3000 U/min, mit 2500 Linien Encoder, 60 × 60 mm
Dreiphasiger DC-Servomotor mit einer Nennleistung von 100 W, betrieben mit 36 V Versorgungsspannung und einem Nennstrom von 4,0 A. Der Motor erreicht ein Nenndrehmoment von 0,318 Nm bei 3000 U/min und ist mit einem 2500-Linien-Encoder ausgestattet. Kompakte Bauform mit 60 × 60 mm Rahmen, 110 mm Gehäuselänge und 0,7 kg Gewicht. Geeignet für Anwendungen mit präziser Rückmeldung und begrenztem Einbauraum.

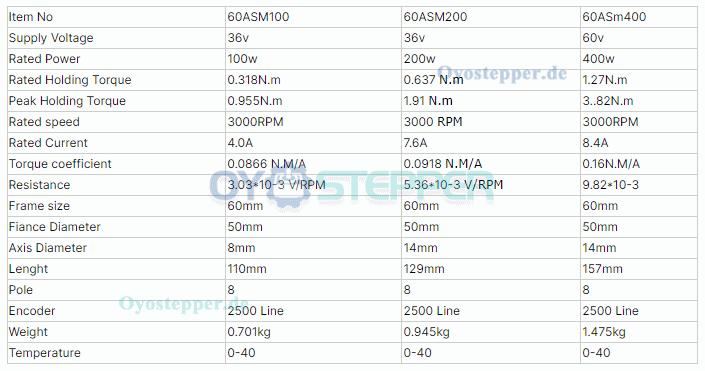

Servomotor-Spezifikationen
Artikelnummer: 60ASM100
Phase: 3-phasig
Versorgungsspannung: 36 V
Nennleistung: 100 W
Nenndrehmoment: 0,318 Nm (45,03 oz.in)
Spitzendrehmoment: 0,955 Nm
Nenndrehzahl: 3000 U/min
Nennstrom: 4,0 A
Max. Stromstärke: 20 A
Widerstand: 3,03 x 10-3 V/U/min
Drehmomentkoeffizient: 0,0866 Nm/A
Rotorträgheitsmoment (10^-4 kg x cm²): 0,58
Encoder: 2500 Line；

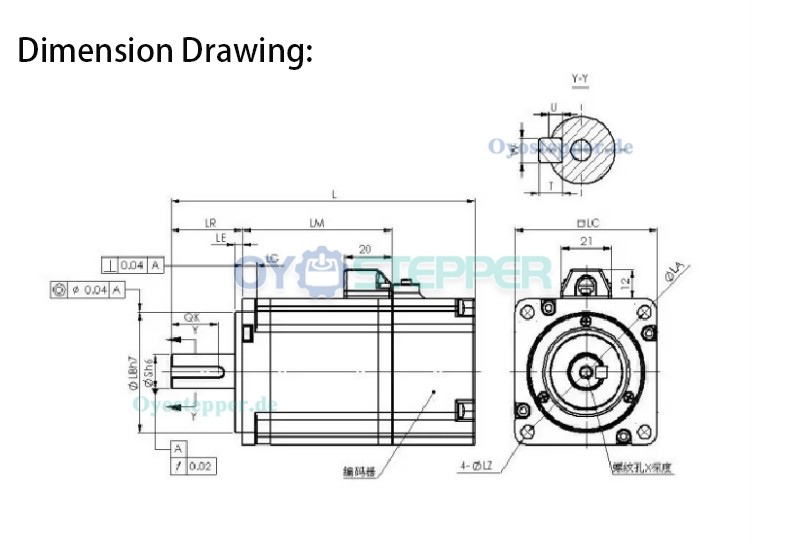

Technische Daten:
Rahmengröße: 60 x 60 mm
Gehäuselänge: 110 mm
Wellendurchmesser: 8 mm
Wellenlänge: 30 mm
Gewicht: 0,7 kg
.png "DC-Servomotor, 100W, 36V, 4,0A, 0,318 Nm, 3000 U/min, mit 2500 Linien Encoder, 60 × 60 mm")
.jpg "DC-Servomotor, 100W, 36V, 4,0A, 0,318 Nm, 3000 U/min, mit 2500 Linien Encoder, 60 × 60 mm")
_jpg.jpg "DC-Servomotor, 100W, 36V, 4,0A, 0,318 Nm, 3000 U/min, mit 2500 Linien Encoder, 60 × 60 mm")
| Servomotor-Spezifikation | |
|---|---|
| Nennstrom | 4.0 |
| Anzahl der Phasen | 3 Phasen |
| Versorgungsspannung | 36 |
| Encoder | 2500-Linie |
| Motorbasis | 60 x 60 |
| Servomotortyp | Gleichstrom-Servomotor |
| Nennleistung(W) | 100 |
| Nenndrehzahl (U/min) | 3000 |
| Nenndrehmoment(Nm) | 0.318 |
| Spitzendrehmoment(Nm) | 0.955 |
| Mit Bremse | Ohne Bremse |
