2000W AC-Servomotor & Antriebsset mit Bremse, 9,55 Nm, 2000 U/min, 10,2A, mit 17-Bit Absolut-Encoder

2000W AC-Servomotor & Antriebsset mit Bremse, 9,55 Nm, 2000 U/min, 10,2A, mit 17-Bit Absolut-Encoder

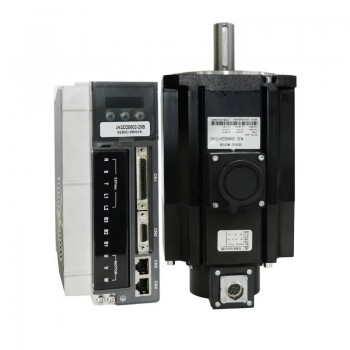

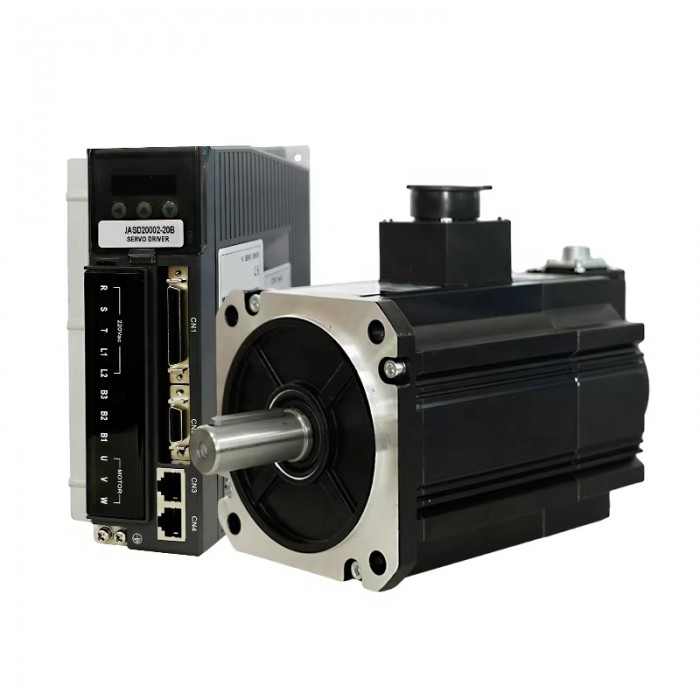

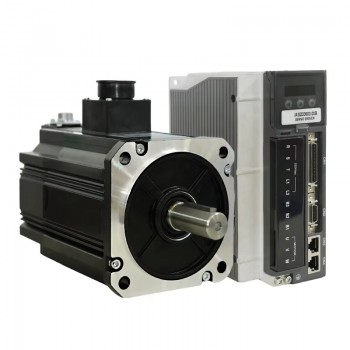

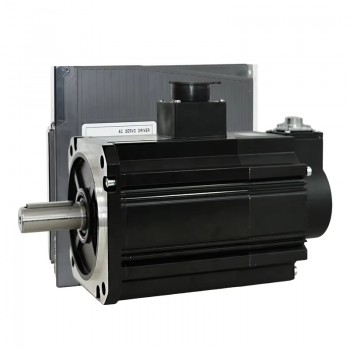

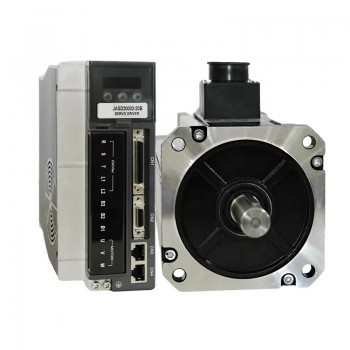

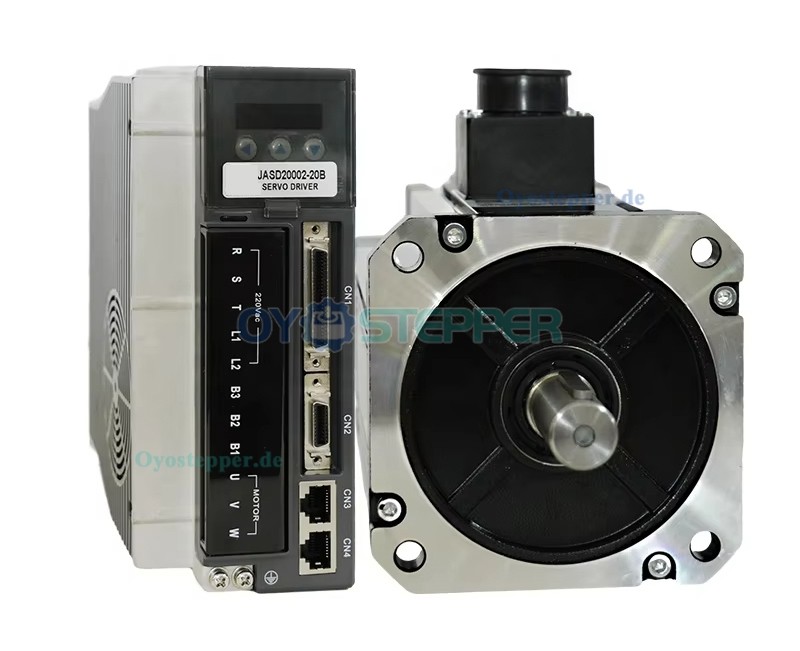

Das Set besteht aus einem 2000W AC-Servomotor mit integrierter Bremse und einem passenden Servoantrieb. Der Motor liefert ein Nenndrehmoment von 9,55 Nm bei 2000 U/min und ist mit einem 17-Bit-Singleturn-Absolutmagnet-Encoder ausgestattet. Die Versorgung erfolgt mit 220 V Wechselstrom. Der Treiber unterstützt eine kontinuierliche Ausgangsstromstärke von 14 A und einen maximalen Strom von 33 A. Ein eingebauter Bremswiderstand sowie Kommunikationsschnittstellen über RS232 und RS485 (MODBUS, nur Lesezugriff) sind vorhanden. Die kompakte Bauform und die Schnittstellenausstattung tragen zur Einbindung in verschiedene Automatisierungsumgebungen bei.

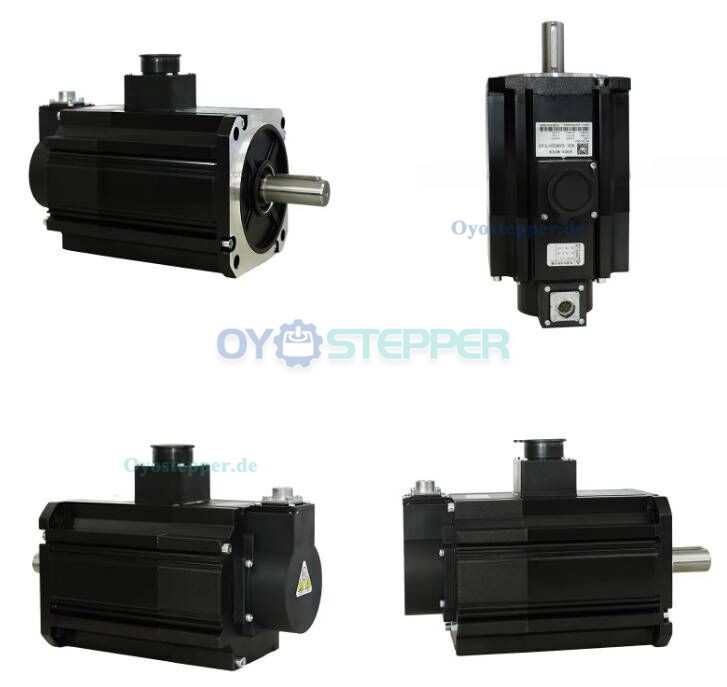

Servomotor-Spezifikationen

Artikelnummer: 130JASM520220K-17B

Phase: Einphasig

Nennleistung: 2000 W

Nenndrehmoment: 9,55 Nm

Spitzendrehmoment: 19,1 Nm

Nenndrehzahl: 2000 U/min

Leerlaufdrehzahl: 3000 U/min

Stromversorgung: 220 V

Nennstrom: 10,2 A

Steuerung: Impulstyp

Eingangsspannung: AC 180–240 V, 50/60 Hz

Steuerung: Impulstyp

Rotorträgheitsmoment: 11,1 gcm²

Encoder: Mit 17-Bit-Singleturn-Absolutmagnet-Encoder;

Bremse: Mit Bremse;

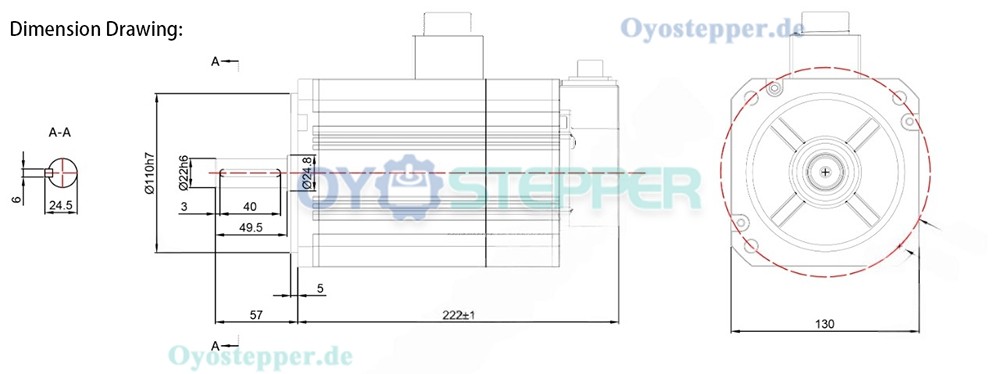

Technische Daten:

Rahmengröße: 130 x 130 mm

Gehäuselänge mit Bremse: 279 mm

Wellendurchmesser: 22 mm

Wellenlänge: 57 mm

Passfederlänge: 40 mm

Gewicht: 11 kg;

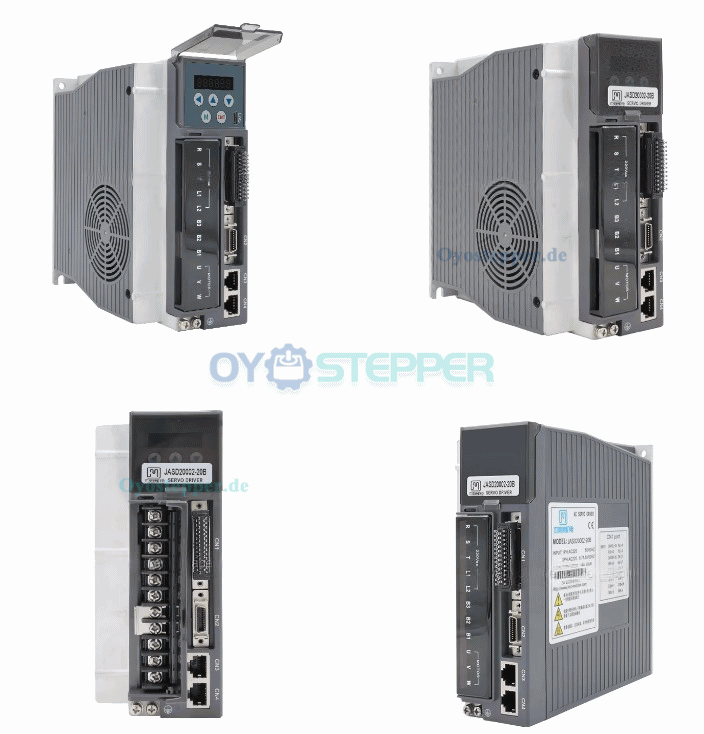

Spezifikationen des Servomotortreibers:

Modell: JASD20002-20B

Nennleistung: 2 kW

Ein-/Dreiphasen-Servoantrieb (220 V);

Dauereingangsstrom: 8,7 A (einphasig);

Dauerausgangsstrom: 14 A (dauerhaft);

Maximaler Ausgangsstrom: 33 A

Eingangsspannung: 3-phasig AC 180–240 V, 50/60 Hz;

Bremswiderstand: Eingebauter Bremswiderstand;

Kommunikationsfunktion: RS232, zum Debuggen auf PCRS485, unterstützt Modbus-Protokoll (nur zum Lesen von Daten).

Abmessungen: 180 x 169,5 x 75 mm

Gewicht: 4 kg

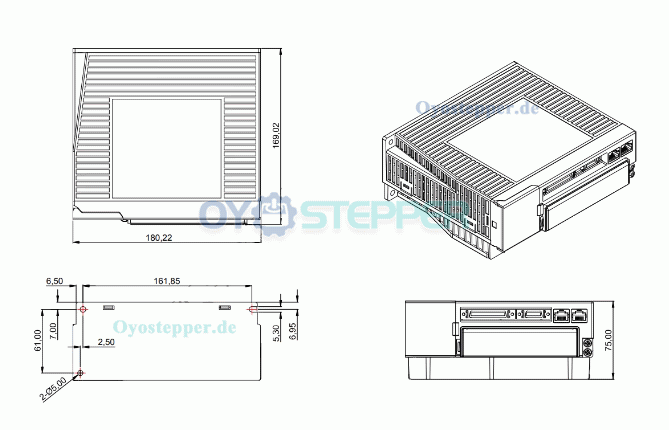

Servo Driver Dimension Drawing:
