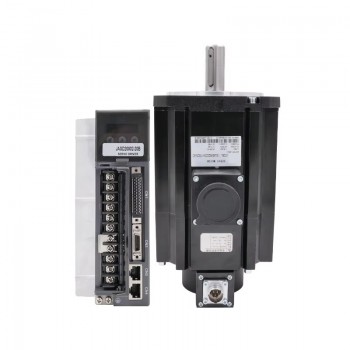

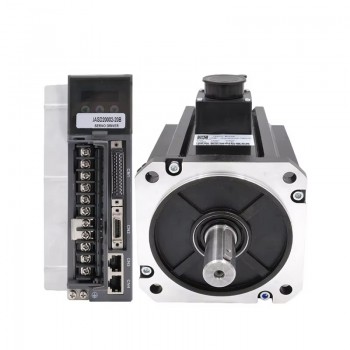

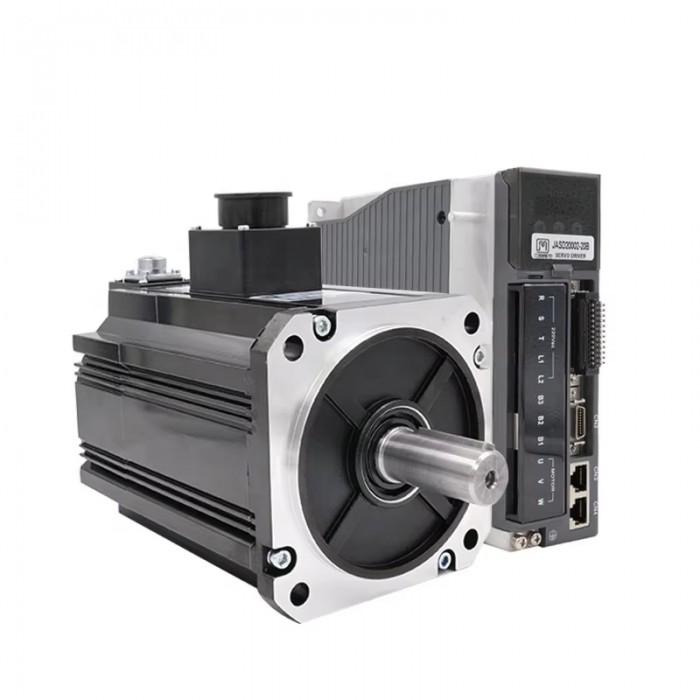

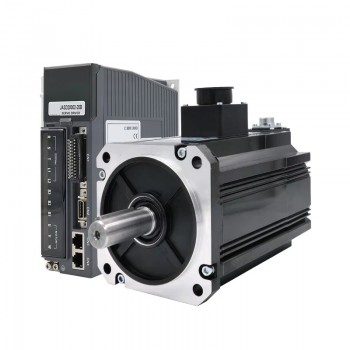

1500W AC-Servomotor & Servotreiber-Kit mit Bremse, 7,16 Nm, 2000 U/min, 7,2A, 17-Bit Absolut-Encoder

1500W AC-Servomotor & Servotreiber-Kit mit Bremse, 7,16 Nm, 2000 U/min, 7,2A, 17-Bit Absolut-Encoder

Dieses Kit kombiniert einen einphasigen AC-Servomotor mit 1500 W Nennleistung und integriertem Bremssystem mit einem kompatiblen Servotreiber. Der Motor liefert ein Nenndrehmoment von 7,16 Nm bei einer Drehzahl von 2000 U/min und ist mit einem 17-Bit-Absolutmagnetencoder ausgestattet. Die Versorgung erfolgt über 220 V Wechselstrom im Bereich von 180–240 V. Der zugehörige Servotreiber (Modell JASD20002-20B) unterstützt einen Dauer-Ausgangsstrom von 14 A und einen maximalen Ausgangsstrom von 33 A. Schnittstellen für RS232 und RS485 (MODBUS, nur Lesefunktion) sind vorhanden. Das System trägt zur Umsetzung präziser Bewegungsabläufe in automatisierten Anwendungen bei.

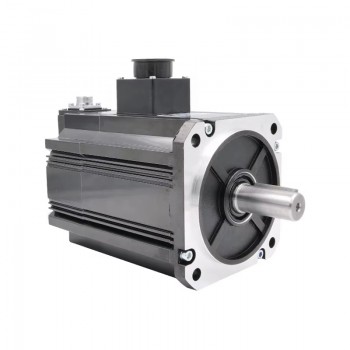

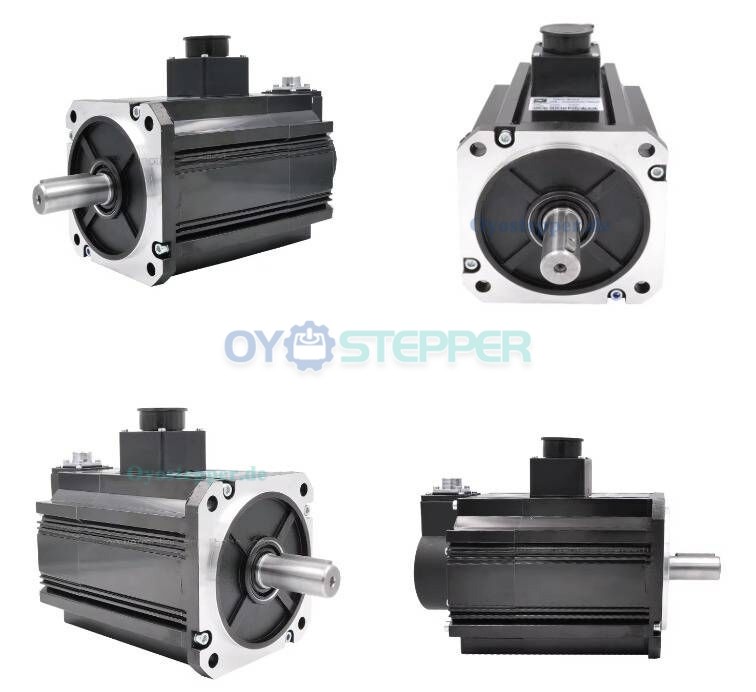

Servomotor-Spezifikationen

Artikelnummer: 130JASM515220K-17B-SC

Phase: Einphasig

Nennleistung: 1500 W

Nenndrehmoment: 7,16 Nm

Spitzendrehmoment: 14,32 Nm

Nenndrehzahl: 2000 U/min

Leerlaufdrehzahl: 3000 U/min

Stromversorgung: 220 V

Nennstrom: 7,2 A

Steuerung: Impulstyp

Eingangsspannung: AC 180–240 V, 50/60 Hz

Steuerung: Impulstyp

Rotorträgheitsmoment: 7,9 gcm²

Encoder: 17-Bit-Absolutmagnetencoder;

Bremse: Mit Bremse

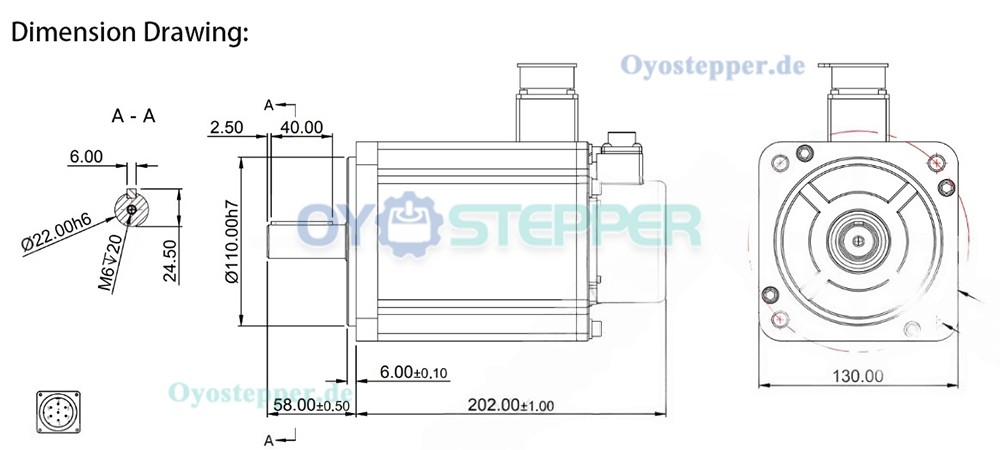

Technische Daten:

Rahmengröße: 130 x 130 mm

Gehäuselänge mit Bremse: 260 mm

Wellendurchmesser: 22 mm

Wellenlänge: 59 mm

Passfederlänge: 40 mm

Gewicht: 10 kg；

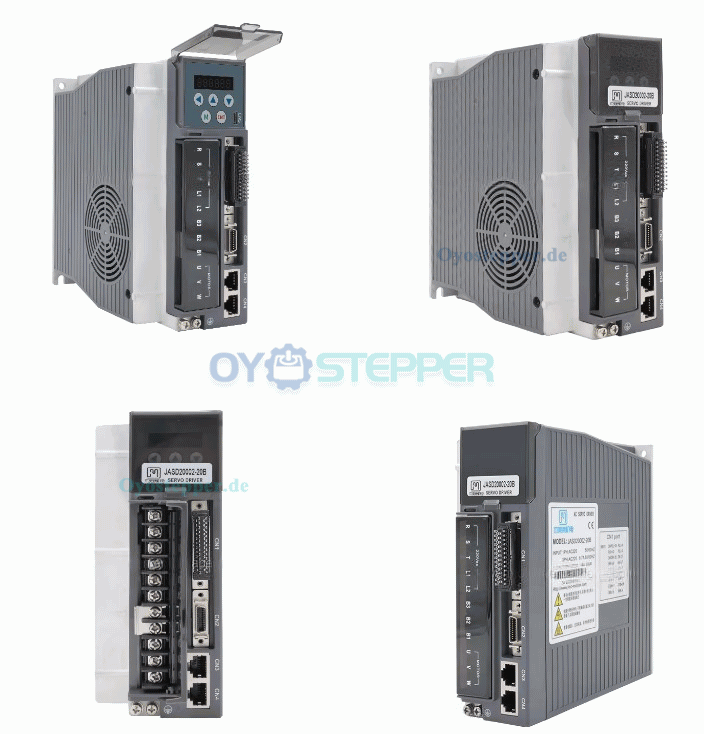

Spezifikationen des Servomotortreibers:

Modell: JASD20002-20B

Nennleistung: 2 kW

Ein-/Dreiphasen-Servoantrieb (220 V);

Einphasiger Dauereingangsstrom: 8,7 A

Dauerausgangsstrom: 14 A

Maximaler Ausgangsstrom: 33 A

Eingangsspannung: Dreiphasen-Wechselstrom 180–240 V, 50/60 Hz;

Bremswiderstand: Eingebauter Bremswiderstand;

Kommunikationsfunktion: RS232, zum Debuggen auf PCRS485, unterstützt Modbus-Protokoll (nur zum Lesen von Daten).

Abmessungen: 180 x 169,5 x 75 mm

Gewicht: 4 kg;

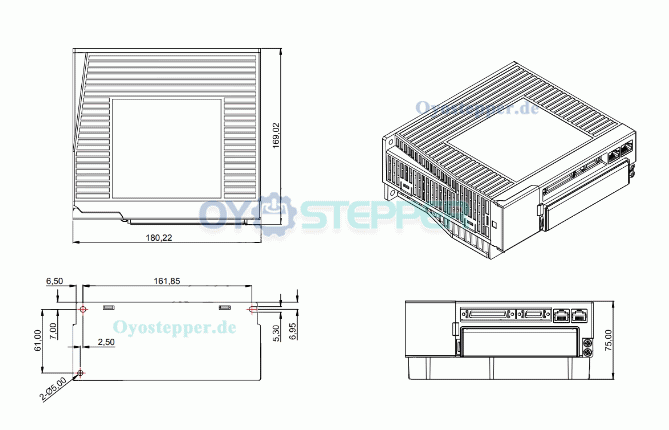

Servo Driver Dimension Drawing:
