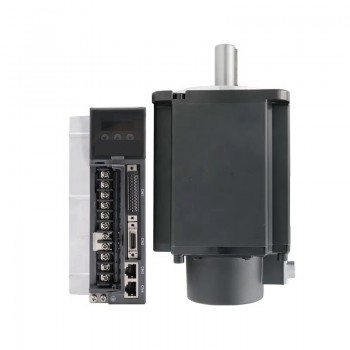

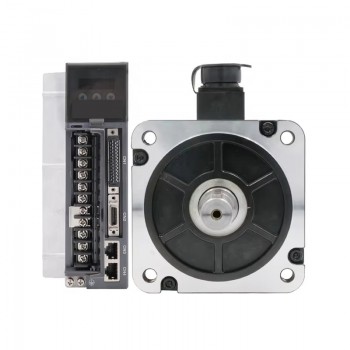

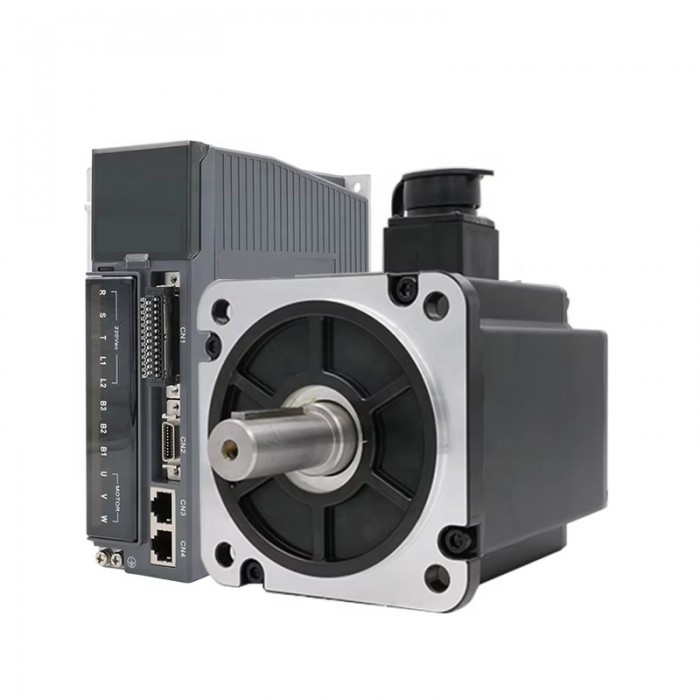

1500W AC-Servomotor & Treiber-Kit mit Bremse, 17-Bit Absolut-Magnet-Encoder, 4,78 Nm, 5,6A, 130 × 130 mm

1500W AC-Servomotor & Treiber-Kit mit Bremse, 17-Bit Absolut-Magnet-Encoder, 4,78 Nm, 5,6A, 130 × 130 mm

Dieses Kit umfasst einen einphasigen AC-Servomotor mit einer Nennleistung von 1500 W und einem Nenndrehmoment von 4,78 Nm bei 3000 U/min. Der Motor ist mit einem 17-Bit-Absolutmagnetencoder und einer Haltebremse ausgestattet. Die Steuerung erfolgt im Impulsbetrieb, die Eingangsspannung liegt im Bereich von 180–240 V AC. Das Rotorträgheitsmoment beträgt 6,1 gcm². Die mechanische Ausführung umfasst eine Rahmengröße von 130 × 130 mm und eine Gehäuselänge von 242 mm mit Bremse.

Der zugehörige Servotreiber unterstützt eine Nennleistung von 2 KW, einen Dauer-Ausgangsstrom von 14 A sowie eine maximale Stromabgabe von 33 A. Kommunikationsschnittstellen über RS232 und RS485 (MODBUS, nur Lesezugriff) sind vorhanden. Ein integrierter Bremswiderstand ist ebenfalls enthalten.

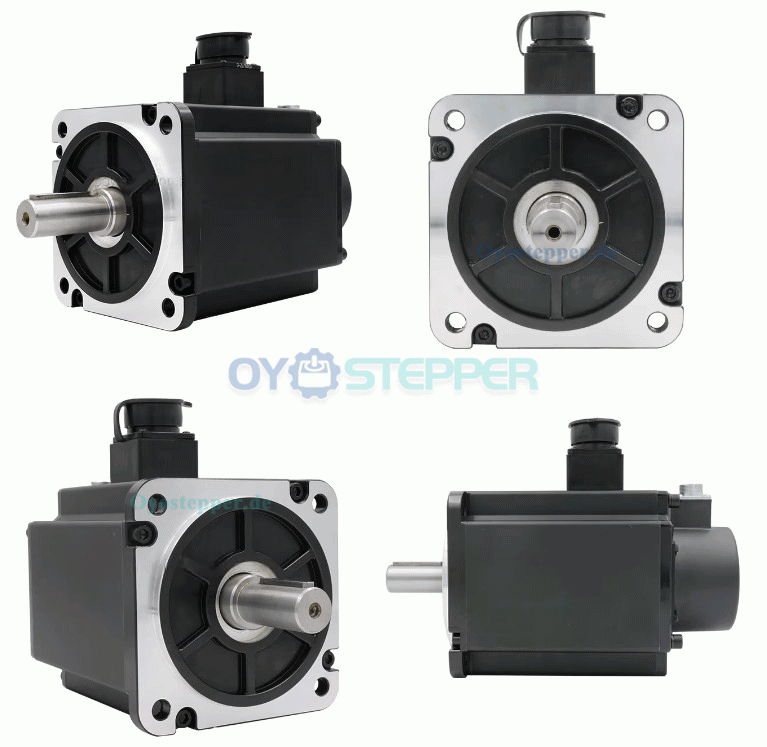

Servomotor-Spezifikationen
Artikelnummer: 130JASM515230K-17B-SC
Phase: Einphasig
Nennleistung: 1500 W
Nenndrehmoment: 4,78 Nm (676,90 oz.in)
Spitzendrehmoment: 7,1 Nm
Nenndrehzahl: 3000 U/min
Leerlaufdrehzahl: 4000 U/min
Stromversorgung: 220 V
Nennstrom: 5,6 A
Polzahl: 4
Eingangsspannung: AC 180–240 V, 50/60 Hz
Steuerung: Impulssteuerung
Rotorträgheitsmoment: 6,1 gcm²
Encoder: 17-Bit-Absolutmagnetencoder
Bremse: Mit Bremse;

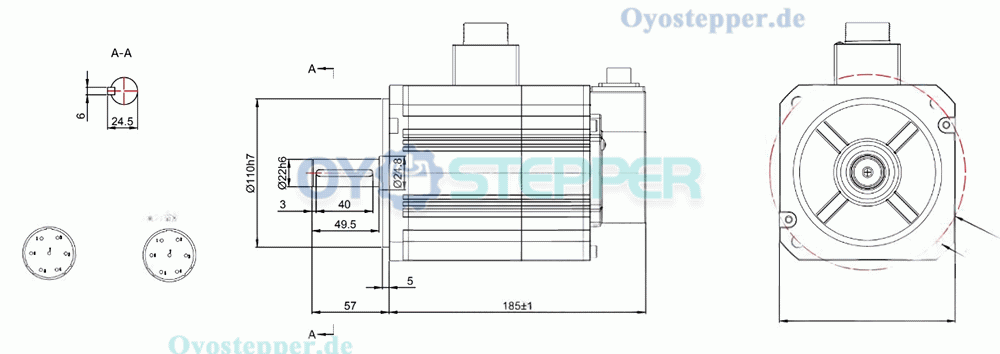

Technische Daten:

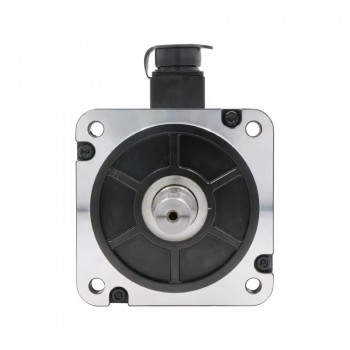

Rahmengröße: 130 x 130 mm
Gehäuselänge mit Bremse: 242 mm
Wellendurchmesser: 22 mm
Wellenlänge: 57 mm
Passfederlänge: 40 mm
Gewicht: 8 kg;

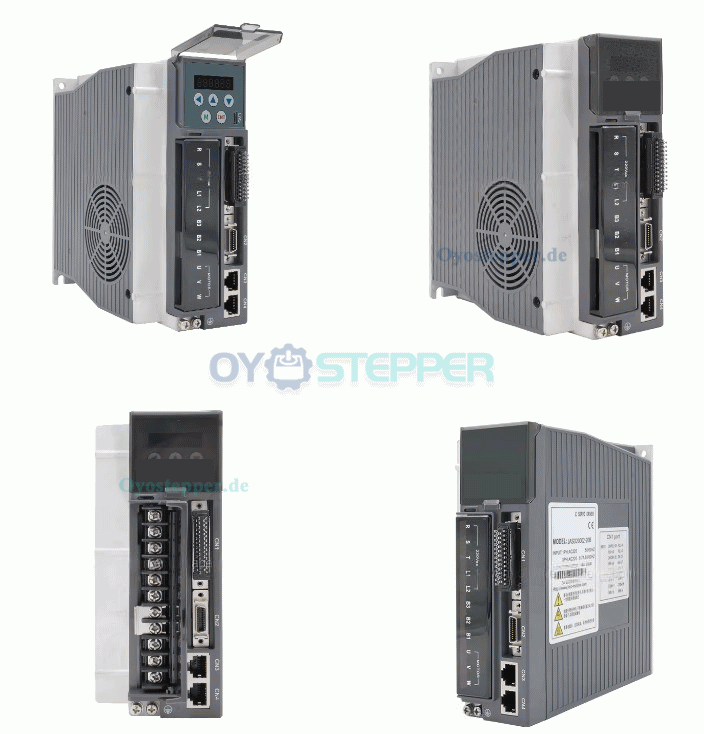

Spezifikationen des Servomotortreibers:
Nennleistung: 2 kW
Ein-/Dreiphasen-Servoantrieb (220 V);
Einphasiger Dauereingangsstrom: 8,7 A
Dauerausgangsstrom: 14 A
Maximaler Ausgangsstrom: 33 A
Eingangsspannung: Dreiphasen-Wechselstrom 180–240 V, 50/60 Hz;
Bremswiderstand: Eingebauter Bremswiderstand;
Kommunikationsfunktion: RS232, zum Debuggen auf PCRS485, unterstützt Modbus-Protokoll (nur zum Lesen von Daten).

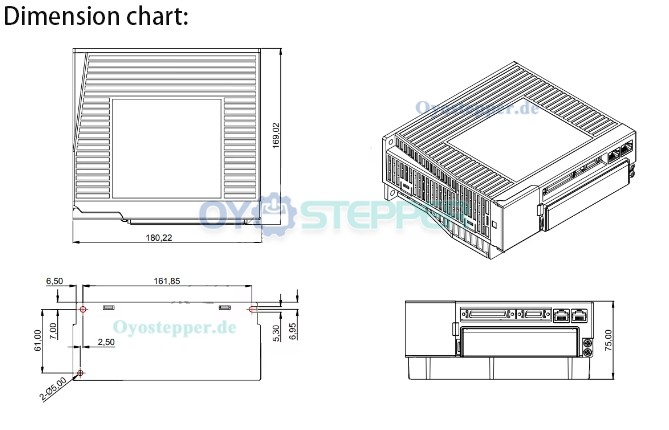

Abmessungen: 180 x 169,5 x 75 mm
Gewicht: 4 kg
