1500W AC-Servomotor mit Bremse + Servotreiber-Kit, 9,55 Nm, 1500 U/min, 6,2A, mit 17-Bit Magnet-Encoder

1500W AC-Servomotor mit Bremse + Servotreiber-Kit, 9,55 Nm, 1500 U/min, 6,2A, mit 17-Bit Magnet-Encoder

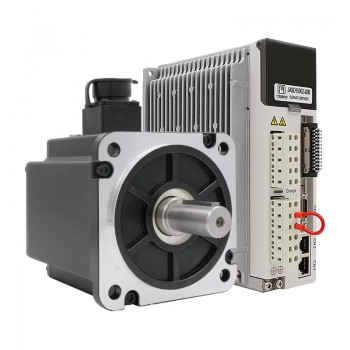

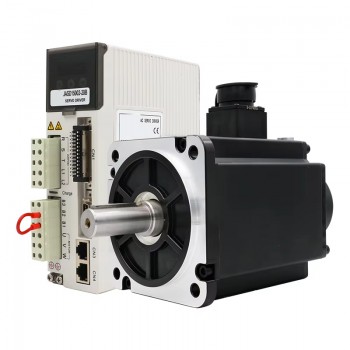

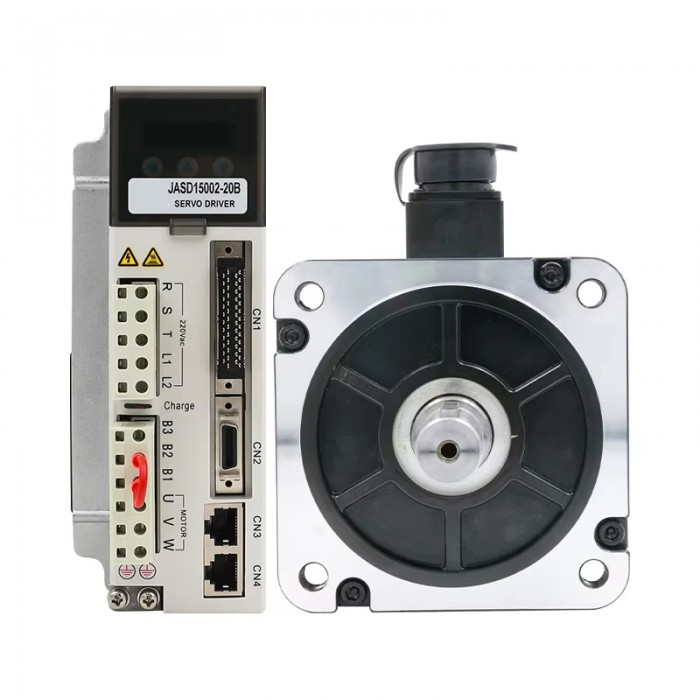

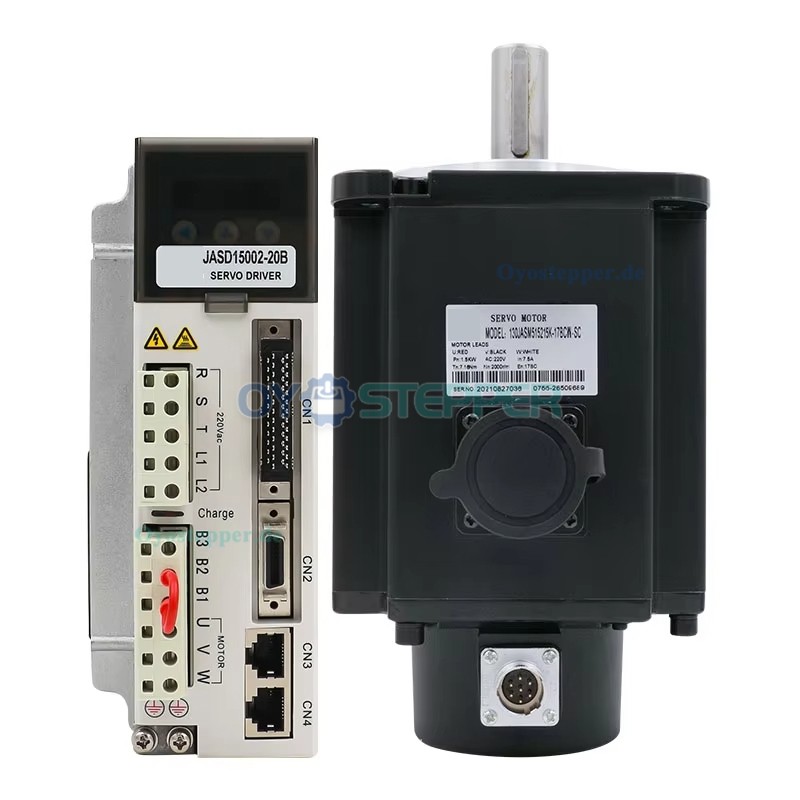

Dieses Set beinhaltet einen einphasigen AC-Servomotor mit einer Nennleistung von 1500 W und einem Nenndrehmoment von 9,55 Nm bei 1500 U/min. Der Motor ist mit einer Haltebremse und einem 17-Bit-Absolutmagnetencoder ausgestattet. Die Steuerung erfolgt über Pulsbetrieb, die Versorgungsspannung liegt im Bereich von 180–240 V AC. Das Rotorträgheitsmoment beträgt 12,3 kgcm². Die mechanischen Abmessungen umfassen eine Rahmengröße von 130 x 130 mm sowie eine Gehäuselänge von 279 mm mit Bremse. Der Motor unterstützt Anwendungen, die eine Positionsrückführung und Haltemoment erfordern.

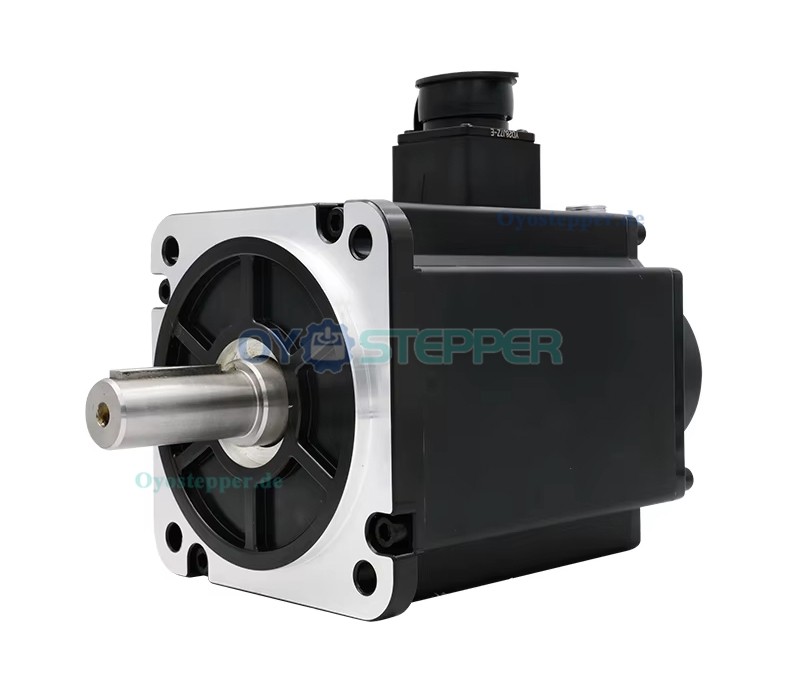

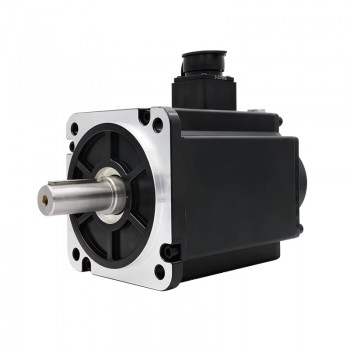

Servomotor-Spezifikationen

Artikelnummer: 130JASM515215K-17BCW-SC

Phase: Einphasig

Nennleistung: 1500 W

Nenndrehmoment: 9,55 Nm (1352,39 oz.in)

Spitzendrehmoment: 19,1 Nm

Nenndrehzahl: 1500 U/min

Leerlaufdrehzahl: 3000 U/min

Stromversorgung: 220 V

Nennstrom: 6,2 A

Steuerung: Impulstyp

Eingangsspannung: AC 180–240 V, 50/60 Hz

Steuerung: Impulstyp

Rotorträgheitsmoment: 12,3 kgcm²

Encoder: Mit 17-Bit-Absolutmagnetencoder;

Bremse: Mit Bremse;

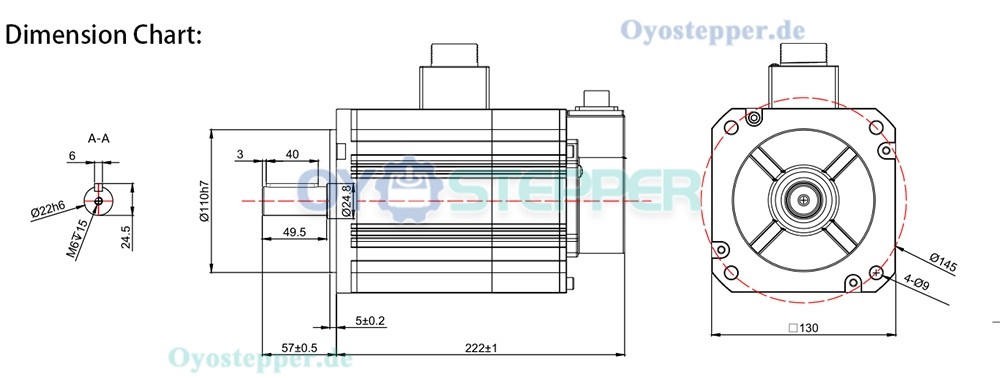

Technische Daten:

Rahmengröße: 130 x 130 mm

Gehäuselänge mit Bremse: 279 mm

Wellendurchmesser: 22 mm

Wellenlänge: 57 mm

Passfederlänge: 40 mm

Gewicht: 14 kg

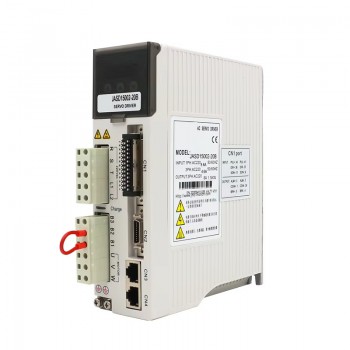

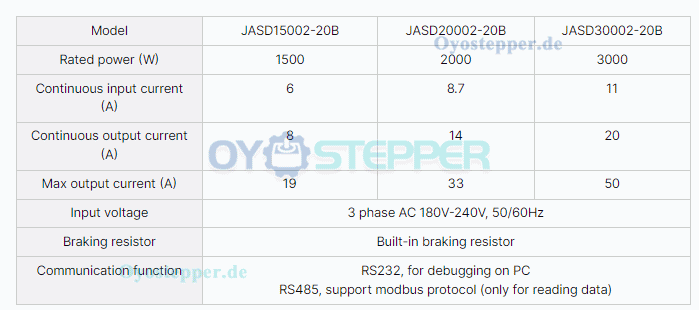

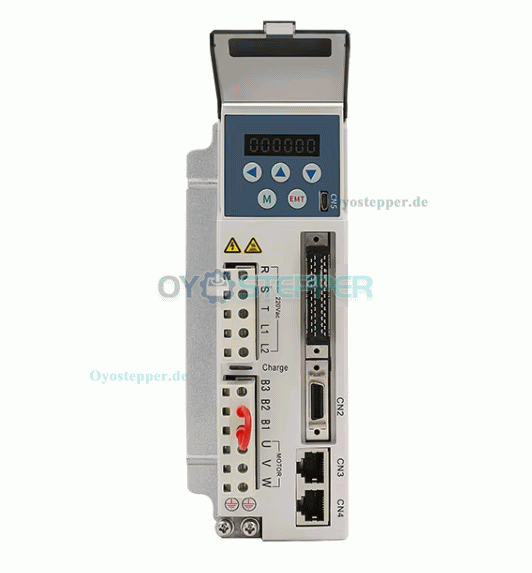

Servotreiber-Spezifikationen:

Artikelnummer: JASD15002-20B

Nennleistung: 1,5 KW

Dreiphasiger 220-V-Servoantrieb;

Dauereingangsstrom: 6A

Dauerausgangsstrom: 8 A

Maximaler Ausgangsstrom: 19 A

Eingangsspannung: Dreiphasig AC 180–240 V, 50/60 Hz;

Bremswiderstand: Eingebauter Bremswiderstand;

Kommunikationsfunktion: RS232, zum Debuggen auf PCRS485, unterstützt Modbus-Protokoll (nur zum Lesen von Daten).

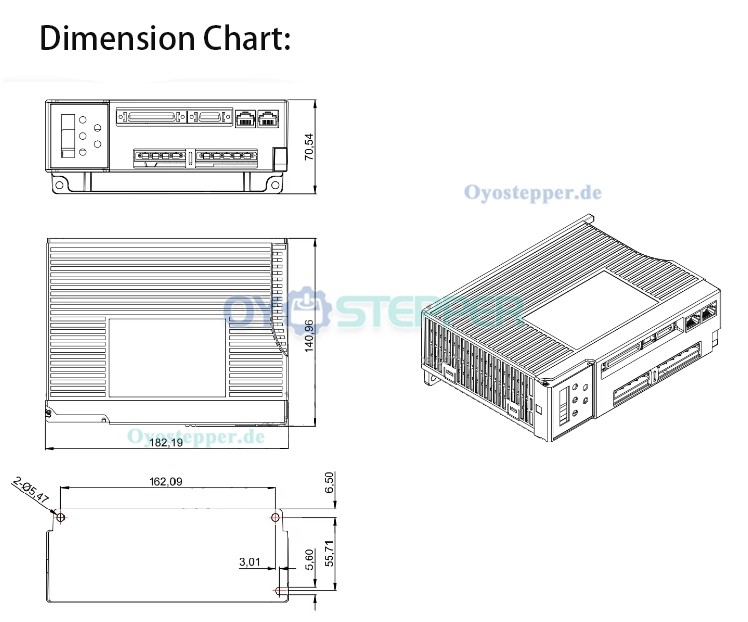

Abmessungen: 182 x 140 x 70 mm;
