2,3kW AC-Servomotor & Servotreiber-Set, 14,64 Nm, 1500 U/min, 12,3A, mit 17-Bit Absolut-Magnet-Encoder

2,3kW AC-Servomotor & Servotreiber-Set, 14,64 Nm, 1500 U/min, 12,3A, mit 17-Bit Absolut-Magnet-Encoder

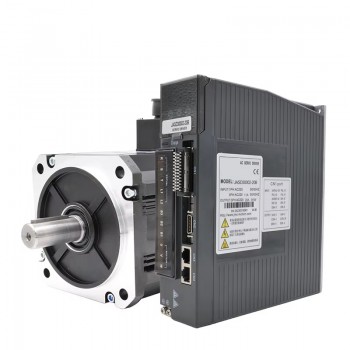

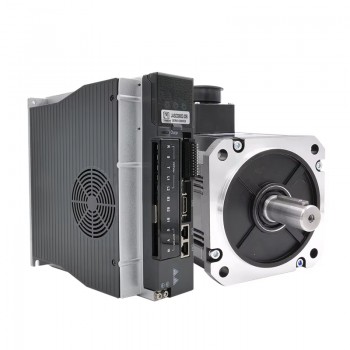

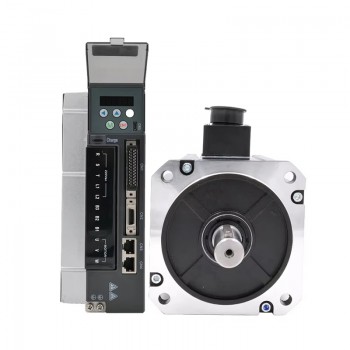

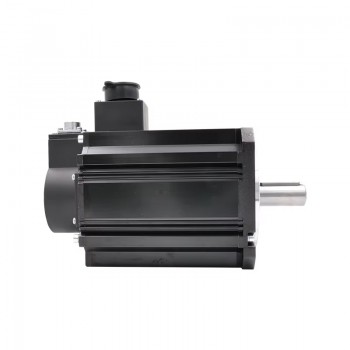

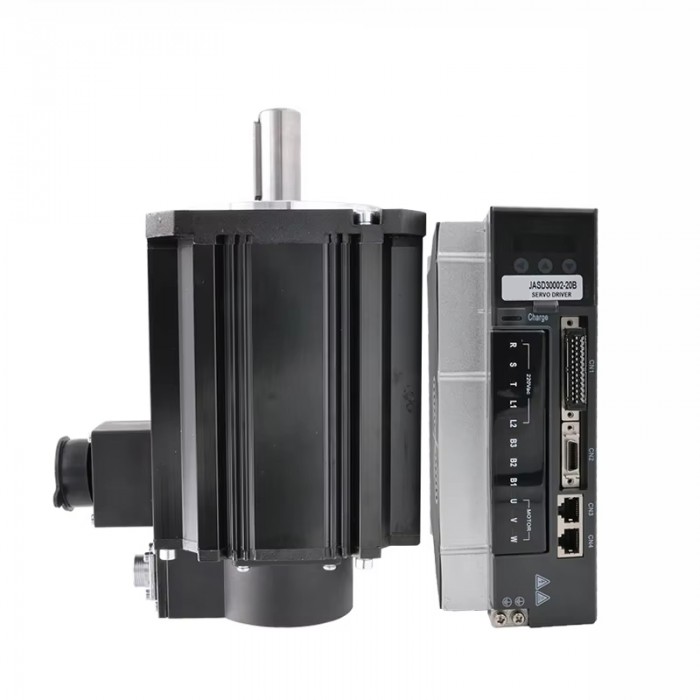

Dieses Set kombiniert einen einphasigen AC-Servomotor mit einer Nennleistung von 2300 W und einem Nenndrehmoment von 14,64 Nm bei 1500 U/min mit einem passenden Servotreiber. Der Motor ist mit einem 17-Bit-Absolutmagnetencoder ausgestattet und verfügt über ein Trägheitsmoment von 12,3 kgcm². Die Stromversorgung erfolgt über 220 V AC im Bereich von 180–240 V. Der zugehörige Treiber (Modell JASD20002-20B) unterstützt einen Dauer-Ausgangsstrom von 14 A sowie eine Maximalstromabgabe von 33 A. Funktionen zur Kommunikation über RS232 und RS485 (MODBUS, nur Lesezugriff) sowie ein integrierter Bremswiderstand sind enthalten. Die Bauweise des Sets trägt zur Einbindung in unterschiedliche Automatisierungsumgebungen bei.

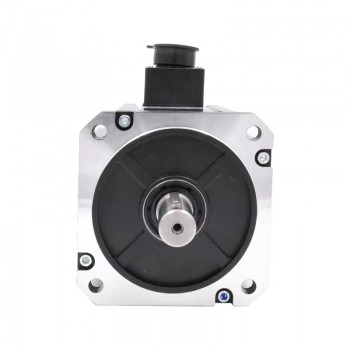

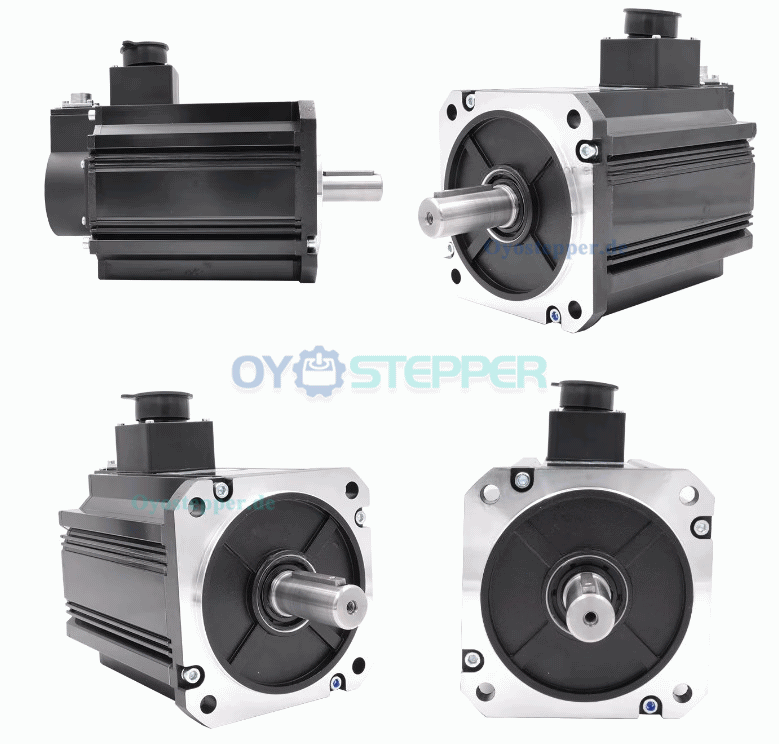

Servomotor-Spezifikationen:

Artikelnummer: 130JASM523215K-17B

Phase: Einphasig

Nennleistung: 2300 W

Nenndrehmoment: 14,64 Nm

Spitzendrehmoment: 28,6 Nm

Nenndrehzahl: 1500 U/min

Leerlaufdrehzahl: 2000 U/min

Stromversorgung: 220 V

Nennstrom: 12,3 A

Steuerung: Impulstyp

Eingangsspannung: AC 180–240 V, 50/60 Hz

Steuerung: Impulstyp

Rotorträgheitsmoment: 12,3 kgcm²

Encoder: 17-Bit-Absolutmagnetencoder;

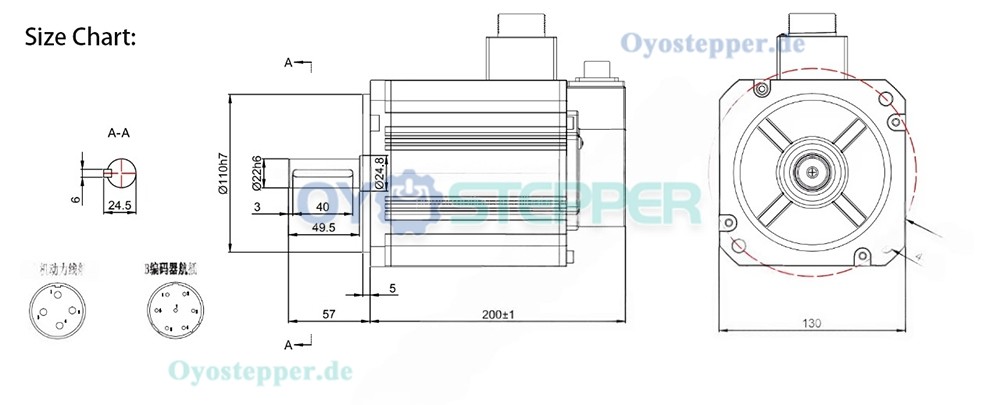

Technische Daten:

Rahmengröße: 130 x 130 mm

Gehäuselänge mit Bremse: 257 mm

Wellendurchmesser: 22 mm

Wellenlänge: 57 mm

Passfederlänge: 40 mm

Gewicht: 14 kg;

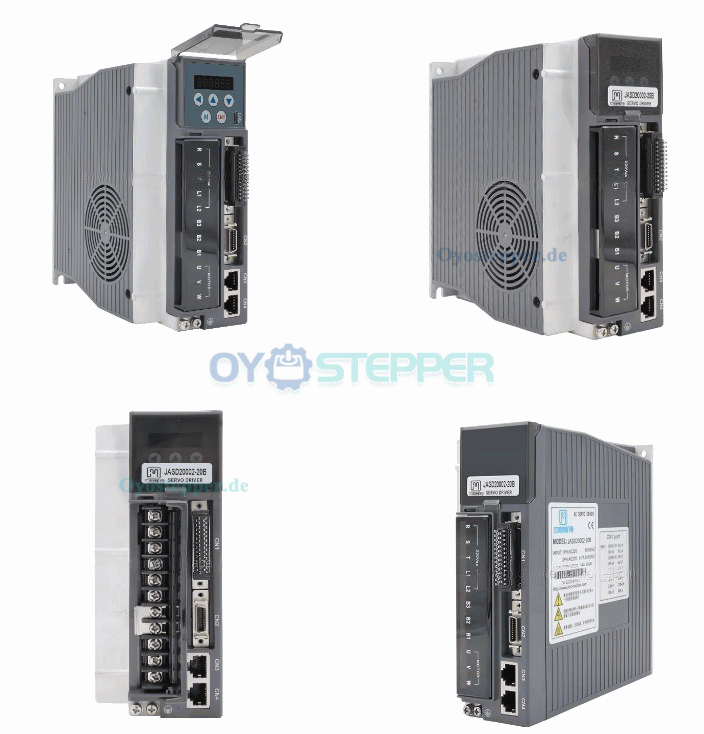

Spezifikationen des Servomotortreibers:

Modell: JASD20002-20B

Nennleistung: 2 kW

Ein-/Dreiphasen-Servoantrieb (220 V);

Dauereingangsstrom (einphasig): 8,7 A

Dauerausgangsstrom: 14 A

Maximaler Ausgangsstrom: 33 A

Eingangsspannung: 3-phasig AC 180–240 V, 50/60 Hz;

Bremswiderstand: Eingebauter Bremswiderstand;

Kommunikationsfunktion: RS232, zum Debuggen auf PCRS485, unterstützt Modbus-Protokoll (nur zum Lesen von Daten).

Abmessungen: 180 x 169,5 x 75 mm

Gewicht: 4 kg

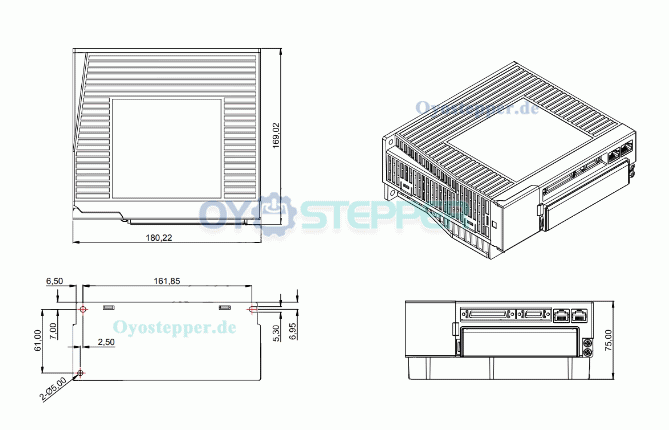

Servo Driver Dimension Drawing:
