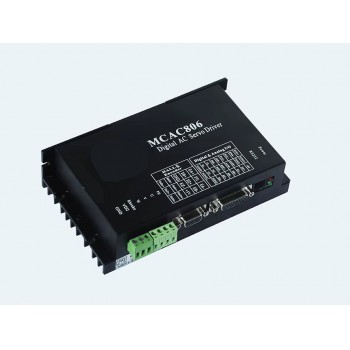

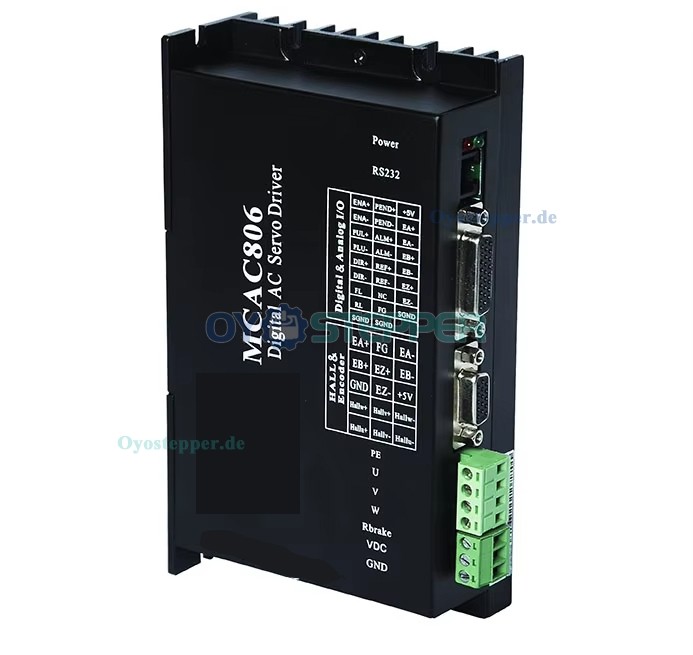

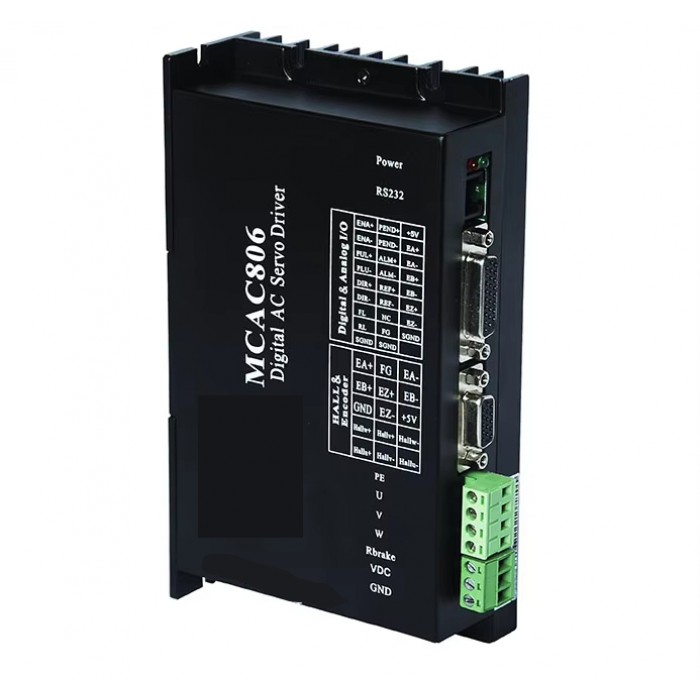

MCAC806 Digitaler AC-Servoantrieb

Der MCAC806 ist ein digitaler AC-Servoantrieb, der auf DSP-Vektorregelung basiert und in geschlossener Regelkreisarchitektur ausgeführt ist. Das Gerät unterstützt drei einstellbare Rückkopplungsschleifen: Positionsregelkreis, Geschwindigkeitsregelkreis und Stromregelkreis. Es ist geeignet für Anwendungen mit AC-Servomotoren bis 400 W Nennleistung bei Versorgungsspannungen zwischen 48 V und 80 V.

Eigenschaften

Unterstützt mehrere Puls-Eingangsmodi:

Puls + Richtung

CW / CCW (Zweifachpuls)

A/B-Phasenpuls (Quadratur)

Servorücksetzschnittstelle mit Optokoppler-Isolation (ERC)

Regelkreisbandbreiten (typisch, -3 dB):

Stromregelkreis: 2 kHz

Geschwindigkeitsregelkreis: 500 Hz

Positionsregelkreis: 200 Hz

Differenzieller Encoder-Eingang (kompatibel mit 26LS32)

RS232C-Schnittstelle für Parametereinstellungen über PC oder Textanzeige

Schutzfunktionen: Überstrom, I²t, Überspannung, Unterspannung, Übertemperatur, Geschwindigkeit, Differenzabweichung.

LED-Anzeigen:

Grün: Betriebszustand

Rot: Schutzaktiv oder offline

Technische Daten

Eingangsspannung: DC 36–80 V (typisch: 48 V)

Dauerleistung: 600W;

Dauerstrom: 8 A

PWM-Frequenz: 32 kHz

Überlaststrom: 20 A (max. 3 Sekunden)

Max. Pulsfrequenz: 300 kHz

Standard-Kommunikationsgeschwindigkeit: 9,6 kbps (RS232, zusätzlicher Konverter erforderlich);

Schutzfunktionen

Überstromgrenzwert: 30 A ±10 %

I²t-Überlastschwelle: 300 % für 5 Sekunden

Temperaturabschaltung bei 80 °C

Überspannungsschutz bei 85V

Unterspannungsschutz bei 18V;

Umgebungsbedingungen

Einsatzumgebung: Frei von Staub, Ölnebel und korrosiven Gasen

Betriebstemperatur: 0 °C bis +50 °C

Lagertemperatur: -20 °C bis +80 °C

Luftfeuchtigkeit: 40 % bis 90 % (nicht kondensierend)

Kühlung: Natürliche Konvektion oder unterstützte Luftkühlung

Mechanische Daten

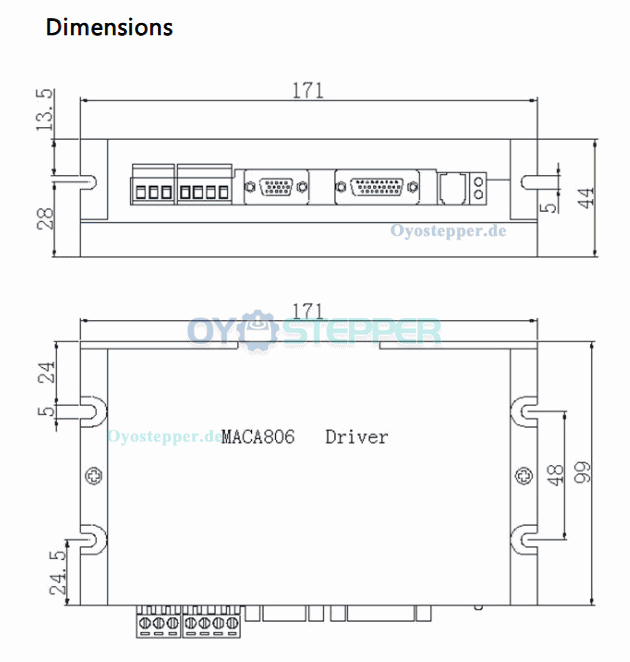

Abmessungen: 171 × 99 × 44 mm

Gewicht: ca. 550g
