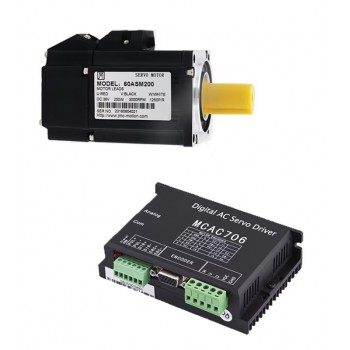

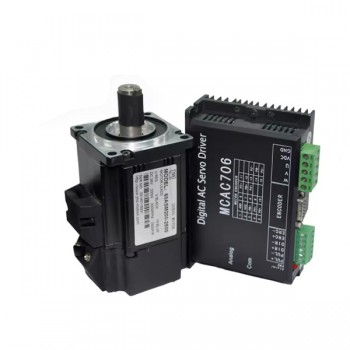

DC-Servomotor & Treiber-Kit, 200W, 36V, 7,6A, 0,63 Nm, 3000 U/min, mit 2500 Linien Encoder, 60 × 60 mm

DC-Servomotor & Treiber-Kit, 200W, 36V, 7,6A, 0,63 Nm, 3000 U/min, mit 2500 Linien Encoder, 60 × 60 mm

Dieses Kit besteht aus einem DC-Servomotor mit einer Nennleistung von 200 W, einem Nenndrehmoment von 0,63 Nm und einer Nenndrehzahl von 3000 U/min bei einer Versorgungsspannung von 36V. Der Motor ist mit einem 2500-Linien-Inkrementalencoder ausgestattet und besitzt eine Baugröße von 60 × 60 mm. Der dazugehörige Treiber unterstützt den Betrieb in geschlossenen Regelkreisen und ist für Anwendungen ausgelegt, die eine präzise Drehzahl- und Positionsrückmeldung erfordern.

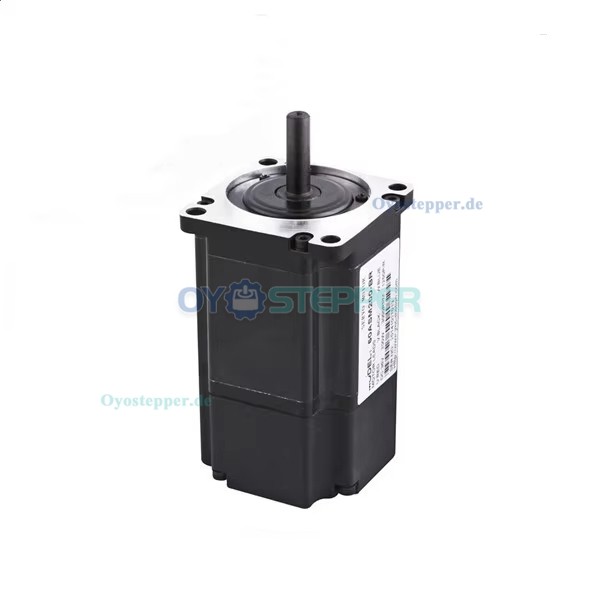

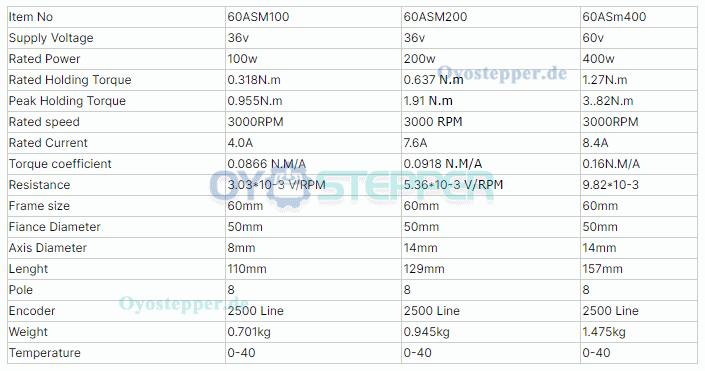

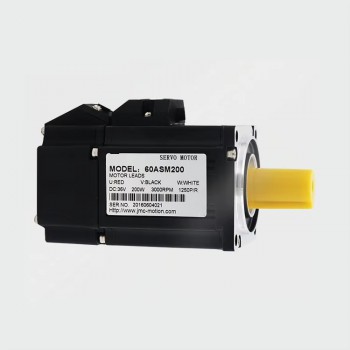

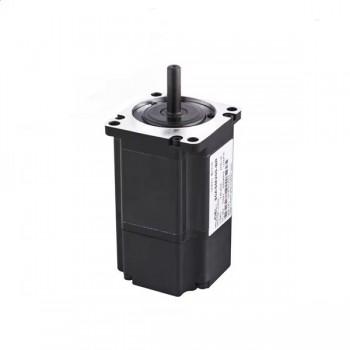

Servomotor-Spezifikationen

Artikelnummer: 60ASM200

Phase: 3-phasig

Versorgungsspannung: 36 V

Nennleistung: 200 W

Nenndrehmoment: 0,637 Nm (90,20 oz.in)

Spitzendrehmoment: 1,91 Nm

Nenndrehzahl: 3000 U/min

Nennstrom: 7,6 A

Frequenz: 200 Hz

Polzahl: 8

Widerstand: 3,03 x 10-3 V/U/min

Drehmomentkoeffizient: 0,0866 Nm/A

Rotorträgheitsmoment (10^-4 kg x cm²): 0,58

Encoder: 1250 Line；

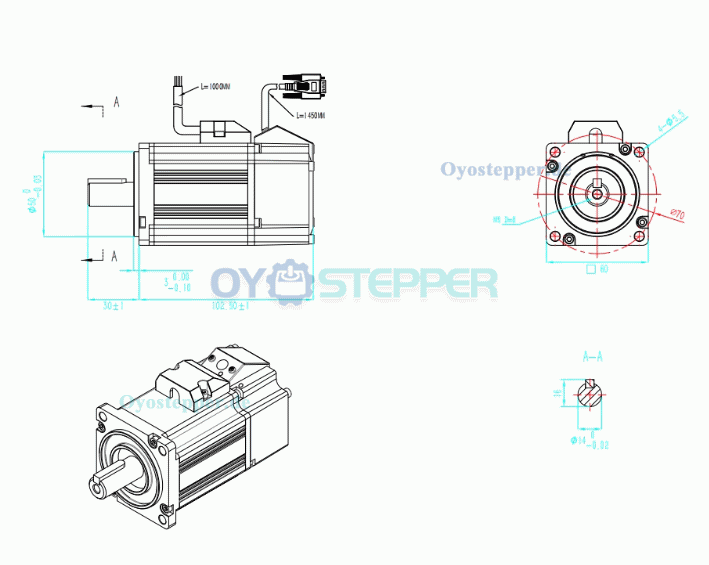

Physikalische Daten:

Rahmengröße: 60 x 60 mm

Gehäuselänge: 129 mm

Wellendurchmesser: 14 mm

Wellenlänge: 30 mm

Gewicht: 1 kg；

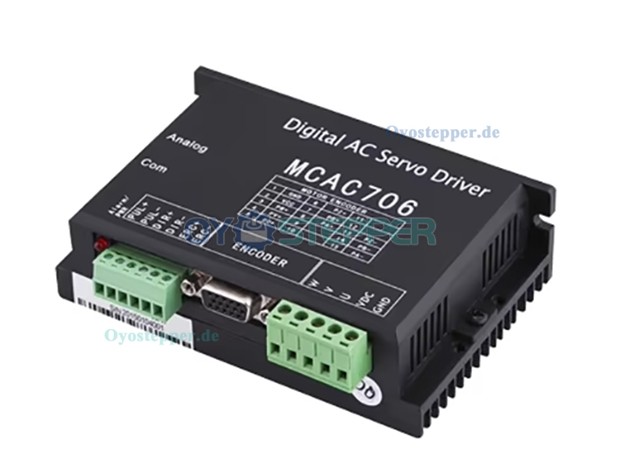

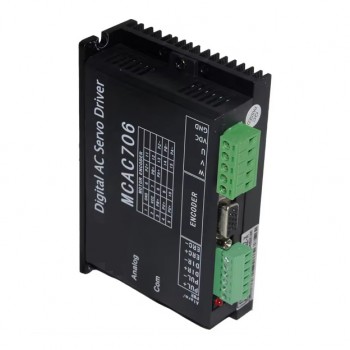

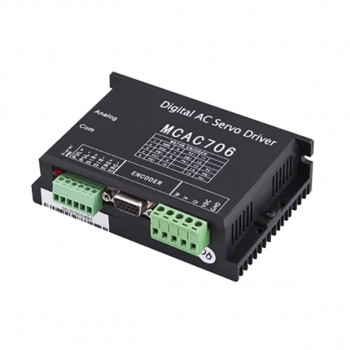

Technische Daten

1. Spannung: VDC 20–70 V

2. Dauerausgangsleistung: 200 W

3. Dauerausgangsstrom: 6 A, 32 kHz PWM

4. Überlastausgangsstrom: 18 A (3 s)

5. Schutz

Überstrom: 30 A ± 10 %

Über I2t: 300 % (5 s)

Überhitzung: 80 °C

Überspannung: 65 V

Unterspannung: 18 V

6. Max. Impulsausgangsfrequenz: 300 K

7. Standard-Kommunikationsgeschwindigkeit: 9,6 kbit/s (externe Konvertierungsschnittstelle erforderlich)

8. Umgebung

Raum: Staub, Öl, Frost und korrosive Gase vermeiden.

Betriebstemperatur: 0–+50 °C

Lagertemperatur: -20–+80 °C

Luftfeuchtigkeit: 40–90 % relative Luftfeuchtigkeit

Kühlung: Selbstkühlung oder Zwangskühlung Konvektion

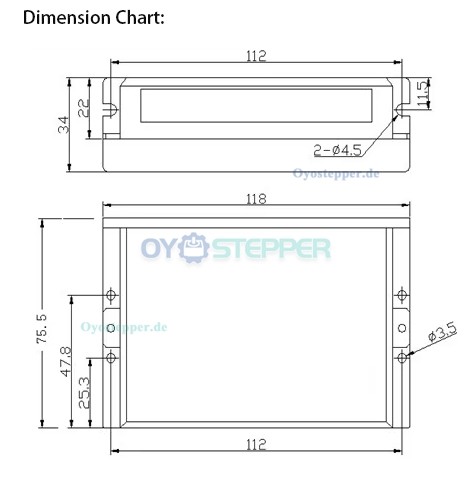

9. Abmessungen: 118 × 76 × 35 mm

10. Gewicht: 200 g;
