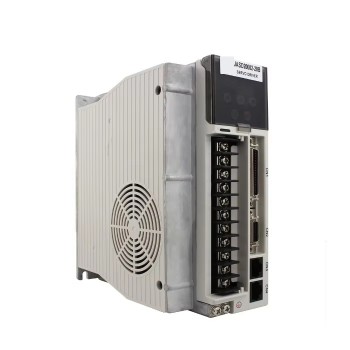

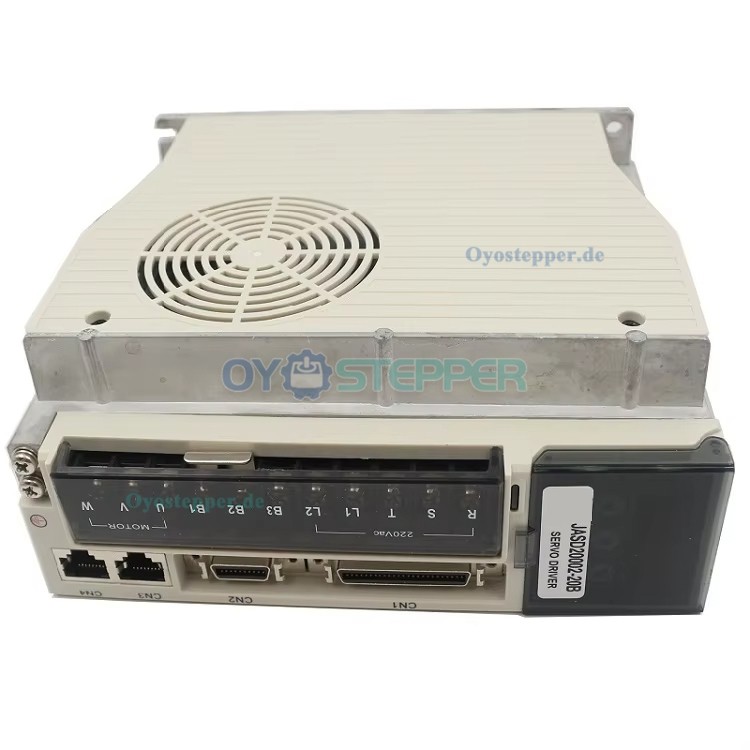

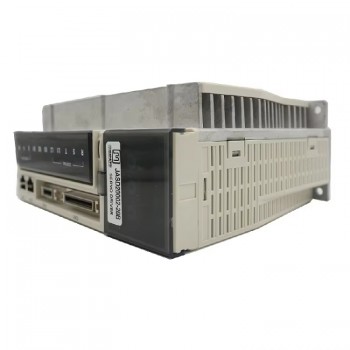

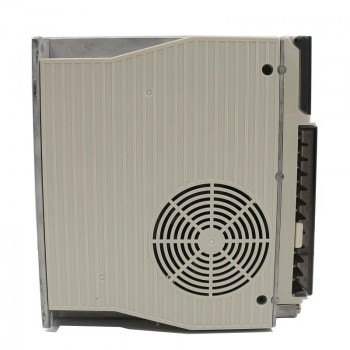

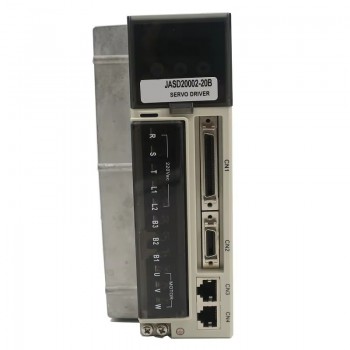

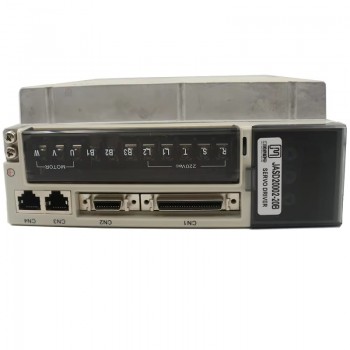

JASD20002-20B Hochspannungs-AC-Servomotor-Treiber, 2 kW, 220V, 1-/3-Phasen-Controller

JASD20002-20B High Voltage AC Servo Motor Driver Controller 2KW 220V Single /3 Phase

Dieser Servoantrieb verwendet einen DSP-Chip zur Motorsteuerung, ein großflächiges programmierbares Logikbauelement (FPGA) sowie ein integriertes PIM-Leistungsmodul. Das Gerät bietet eine kompakte Struktur mit integriertem Schutzkonzept und unterstützt stabile Betriebsabläufe. Die vorhandenen digitalen und analogen I/O-Schnittstellen ermöglichen die Anbindung an unterschiedliche Hostsysteme. Die Unterstützung des MODBUS-Kommunikationsprotokolls trägt zur Netzwerkfähigkeit bei.

Der Antrieb unterstützt Inkrementalgeber mit 2500 Linien sowie Absolutwertgeber mit 17 Bit und 20 Bit, was zur Erfüllung unterschiedlicher Anforderungen im Bereich der Motorregelung beiträgt. Typische Einsatzbereiche sind CNC-Werkzeugmaschinen, Druck- und Verpackungsmaschinen, Textilmaschinen, Robotersysteme, automatisierte Fertigungslinien und weitere industrielle Automatisierungsanwendungen.

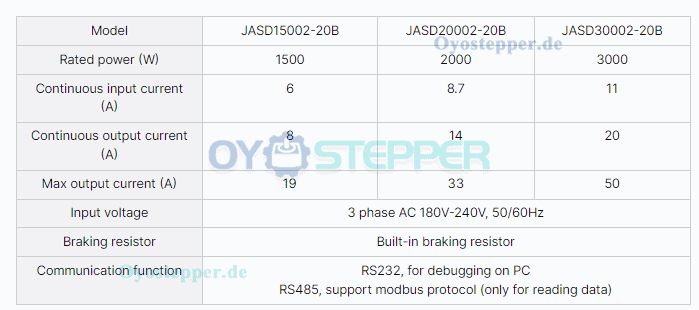

Technische Daten
Nennleistung: 2 KW
Ausführung: Ein-/Dreiphasiger 220V-Servoantrieb;
Einphasiger Dauer-Eingangsstrom: 8,7 A;
Dauer-Ausgangsstrom: 14 A
Maximaler Ausgangsstrom: 33 A
Eingangsspannung: Dreiphasig AC 180 V – 240 V, 50/60 Hz
Bremswiderstand: Intern integriert;

Kommunikationsschnittstellen:
RS232 zur PC-gestützten Inbetriebnahme
RS485 mit Unterstützung des MODBUS-Protokolls (nur Lesezugriff)

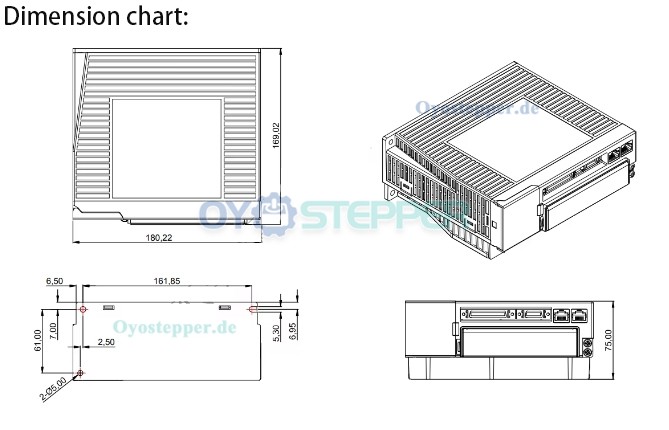

Abmessungen: 180 × 169,5 × 75 mm
Gewicht: ca. 4 kg
