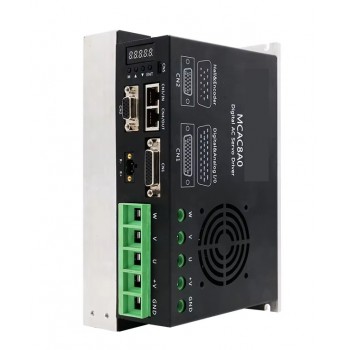

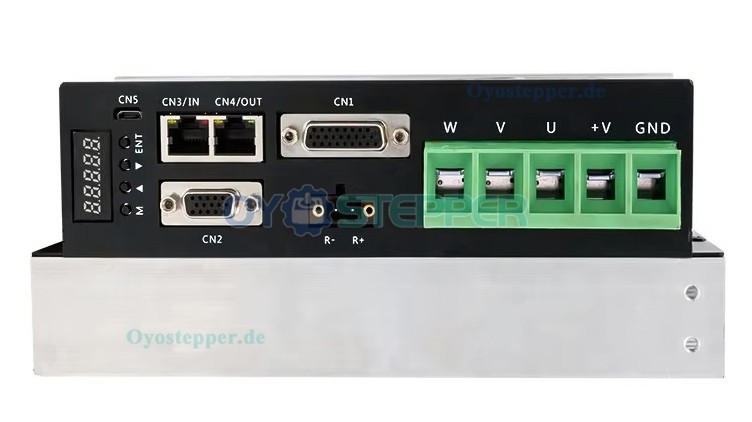

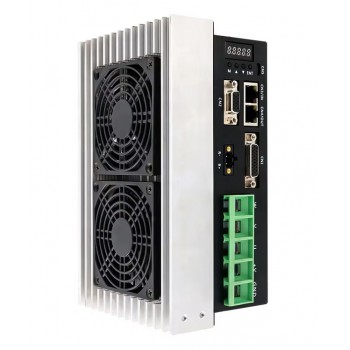

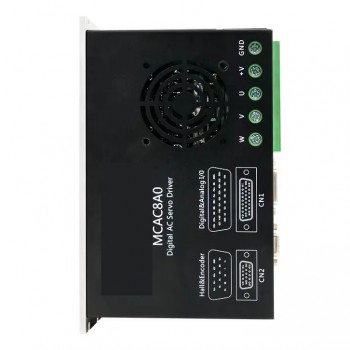

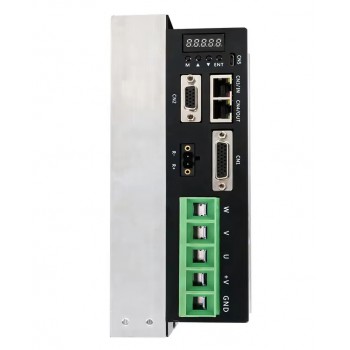

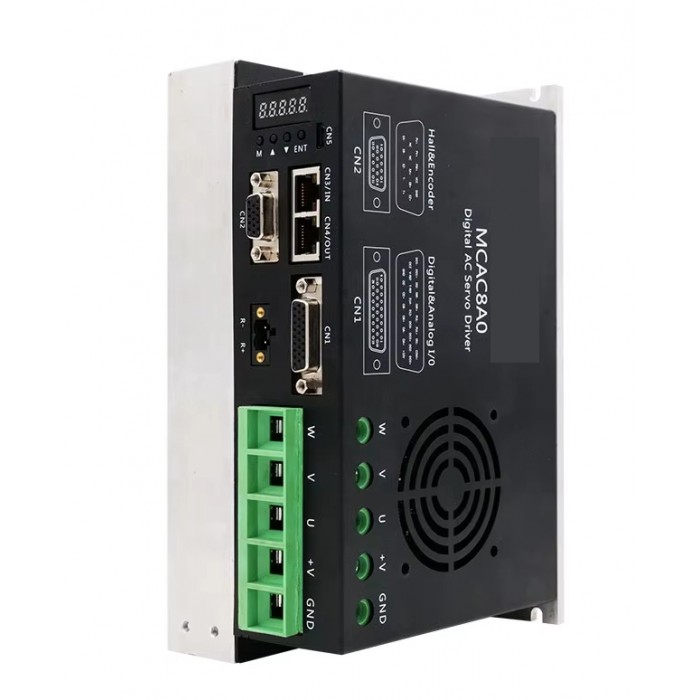

MCAC8A0 Digitaler Servo-Controller, 3-Phasen, 24–110V, 100A, 1000W für 110 / 130 mm Servomotor

MCAC8A0 Digitaler Servo-Controller, 3-Phasen, 24–110V, 100A, 1000W für 110 / 130 mm Servomotor

Der dreiphasige AC-Servotreiber MCAC8A0 basiert auf einer durch DSP gesteuerten Vektorregelung und ist als volldigitales, geschlossenes Regelungssystem ausgeführt. Das Gerät unterstützt drei anpassbare Rückkopplungsschleifen (Positions-, Geschwindigkeits- und Stromregelkreis). Es ist für den Betrieb von AC-Servomotoren mit einer Versorgungsspannung von 36 V bis 80 V und einer Leistung bis 1000 W vorgesehen.

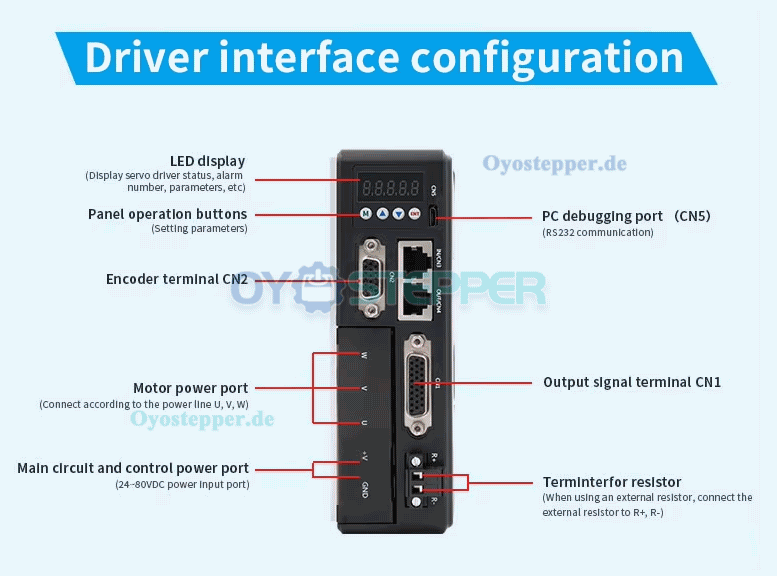

Funktionen:

Schutz der Stromversorgung bei Kurzschluss in der Motorwicklung

Schutzfunktionen gegen Überstrom, Überlast, Überdrehzahl

Schutz bei Encoder-Signalausfall

Unterstützung verschiedener Steuereingangsmodi

Servo-Reset-Eingang (ERC) mit Optokoppler-Isolation

Bandbreite des Stromregelkreises: 2 kHz (-3 dB, typischer Wert)

RS232C-Schnittstelle zur Parametereinstellung über PC oder Textanzeige;

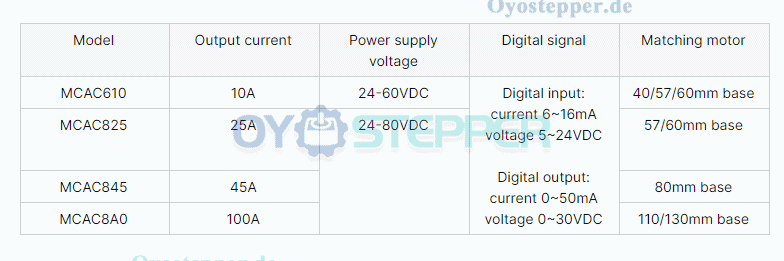

Technische Daten:

Artikelnummer: MCAC8A0

Phasenzahl: 3

Eingangsspannung: 24–110 VDC

Eingangsstrom: 100 A

Ausgangsspannung: 100 V

Nennleistung: 1000 W

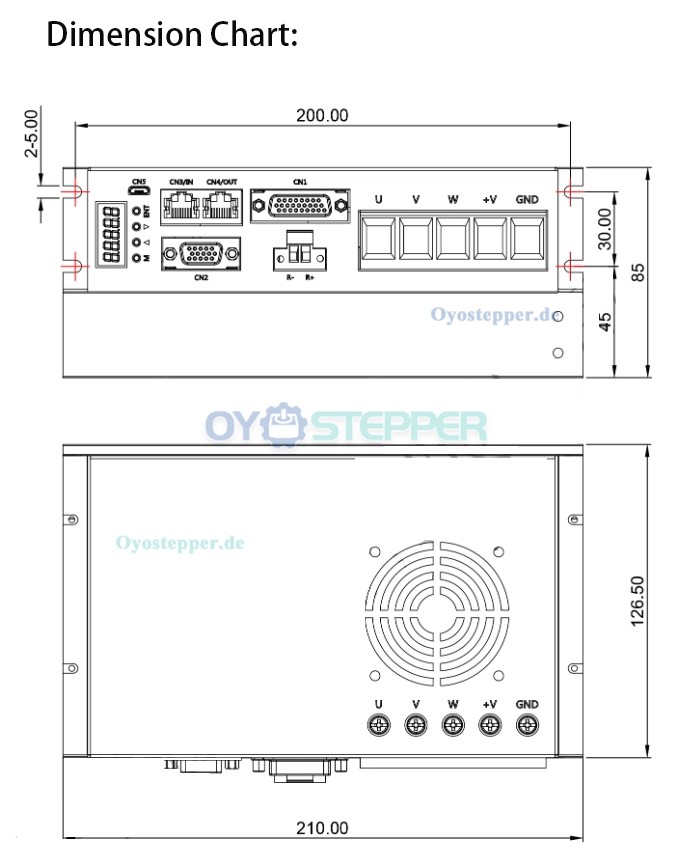

Gehäuseabmessungen: 210 × 126,5 × 85 mm

Passende Motorbaugrößen: 110 mm / 130 mm

Gewicht: ca. 2,5 kg
