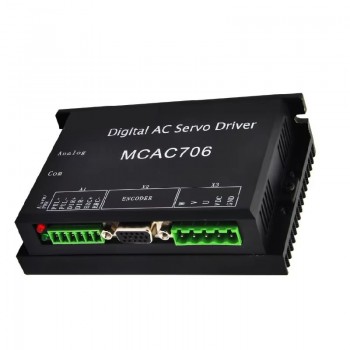

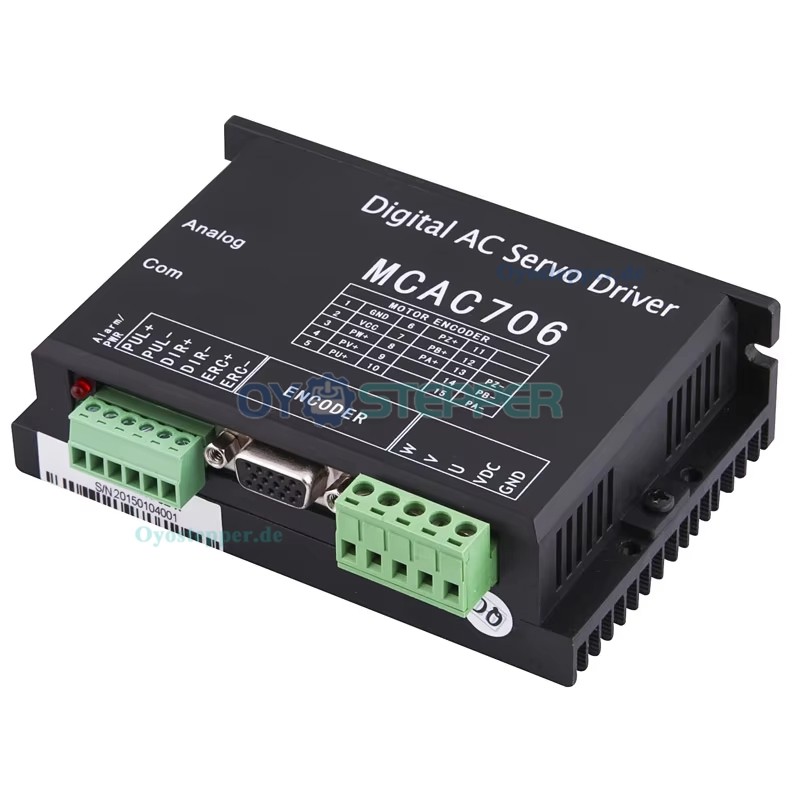

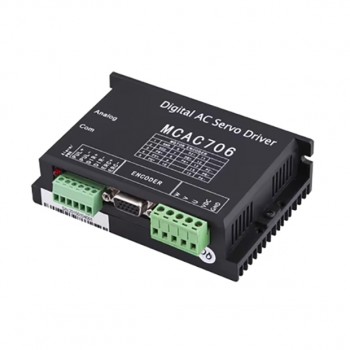

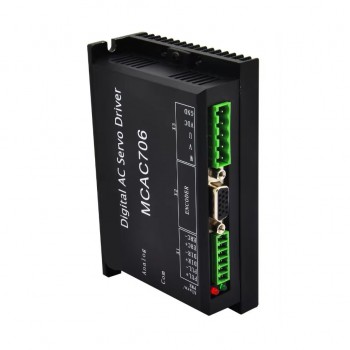

MCAC706 Digitaler AC-Servotreiber, 6A, 20–70V, 200W für bürstenlose AC-Servomotoren

MCAC706 Digitaler AC-Servotreiber, 6A, 20–70V, 200W für bürstenlose AC-Servomotoren

Das Modell MCAC706 ist ein volldigitales AC-Servoantriebssystem auf Basis eines digitalen Signalprozessors (DSP) und integrierter Schaltungstechnik. Es zeichnet sich durch kompakte Struktur, einfache Handhabung und funktionale Vielseitigkeit aus. Das Gerät unterstützt drei Rückkopplungsschleifen (Positions-, Geschwindigkeits- und Stromregelkreis) sowie drei Betriebsmodi: Positionsregelung, Geschwindigkeitsregelung und Drehmomentregelung. Kompatibel mit AC-Servomotoren bis 200 W und Versorgungsspannung unter 50V.

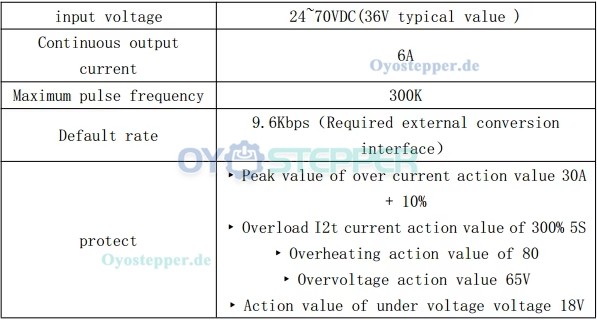

Technische Daten:
Eingangsspannung: 20–70 VDC
Dauerleistung: 200W
Dauer-Ausgangsstrom: 6 A (PWM 32 kHz)
Max. Überlaststrom: 18 A (3 s);


Schutzfunktionen:
Überstrom: 30 A ±10 %
Überlast (I²t): 300 % (5 s)
Übertemperatur: 80 °C
Überspannung: 65V
Unterspannung: 18V

Weitere Angaben:
Max. Pulsfrequenz: 300 kHz
Standard-Kommunikationsgeschwindigkeit: 9,6 kbps (externer Schnittstellenwandler erforderlich);


Umgebungsbedingungen:
Umgebung: Staub, Ölnebel und korrosive Gase vermeiden
Betriebstemperatur: 0 bis +50 °C
Lagertemperatur: -20 bis +80 °C
Luftfeuchtigkeit: 40–90 % RH (nicht kondensierend)
Kühlung: Natürliche Konvektion oder forcierte Luftzirkulation;

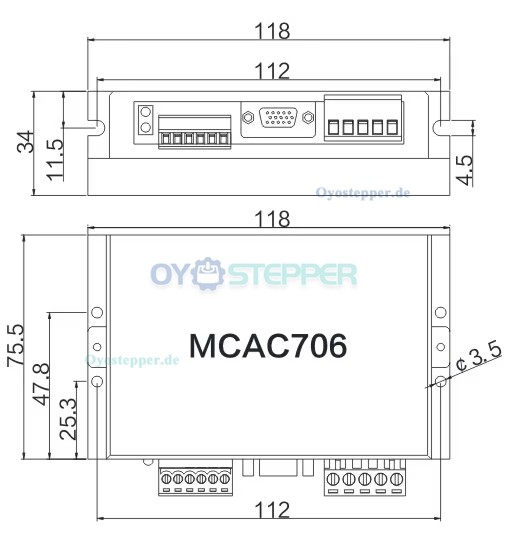

Maße & Gewicht:
Abmessungen: 118 × 76 × 35 mm
Gewicht: ca. 200g
