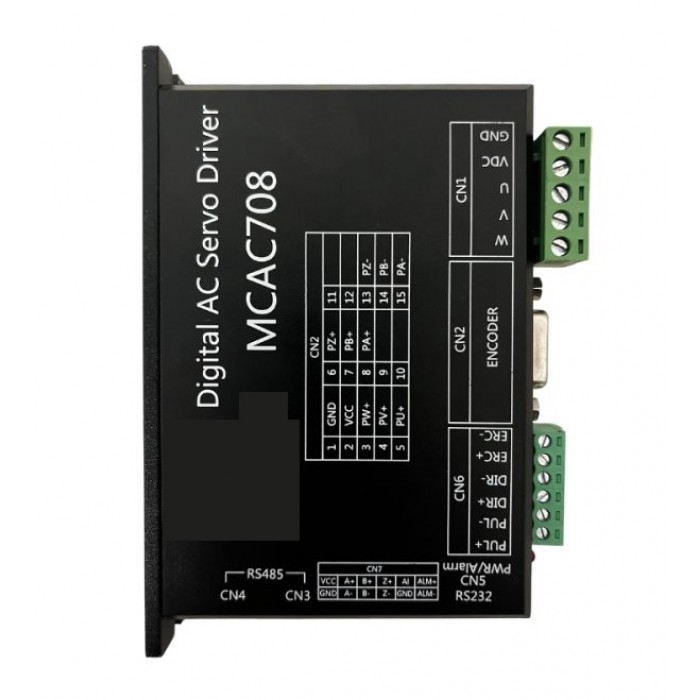

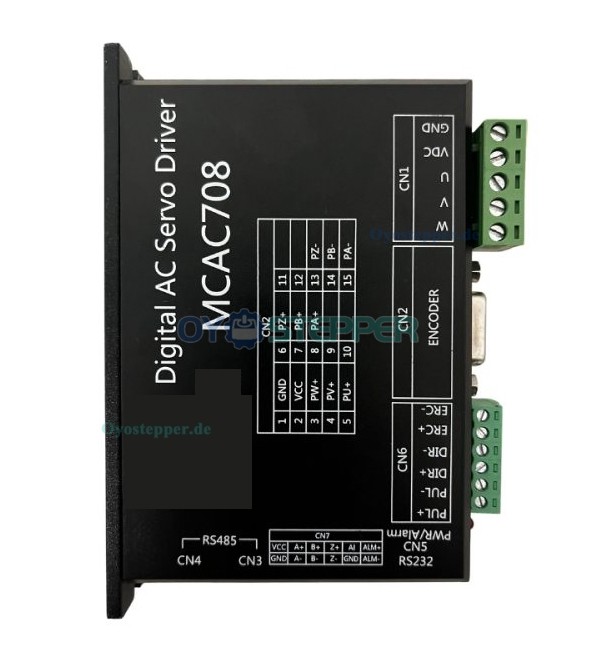

MCAC708 Digitaler AC-Servotreiber, 10A, 24–50V für AC-Servomotoren

MCAC708 Digitaler AC-Servotreiber, 10A, 24–50V für AC-Servomotoren

Merkmale:

Unterstützung mehrerer Steuereingangsmodi

Servo-Reset-Eingang (ERC) mit Optokoppler-Isolation

Stromregelkreis-Bandbreite: (-3 dB) 2 kHz (typischer Wert)

Schutzfunktionen: Überstrom, Überlast, Überdrehzahl, Positionsabweichung, Encoderfehler, Überspannung, Unterspannung

RS232C-Schnittstelle zur Parametereinstellung über PC oder Textanzeige.

Elektrische Spezifikationen:

Eingangsspannung: 24–50 VDC (typisch 36 V)

Nenn-Eingangsstrom (Arms): 10 A

Nenn-Ausgangsstrom (Arms): 8 A

Maximaler Ausgangsstrom: 20 A

Maximale Pulsfrequenz: 250 kHz

Weitere technische Daten:

Regelungsverfahren: IGBT PWM

Temperaturbereich: 0–55 ºC (Betrieb), -25–85 ºC (Lagerung)

Luftfeuchtigkeit: 10–90 % (Betrieb, nicht kondensierend)

Schutzart: IP10

Einstellbarer Drehzahlbereich: 1:5000

Drehzahlkonstanz: ±0,01 %

Regelgeschwindigkeit: 1200 Hz

Drehmomentregelgenauigkeit: ±2 %

Kommunikationsschnittstellen: RS485, RS232

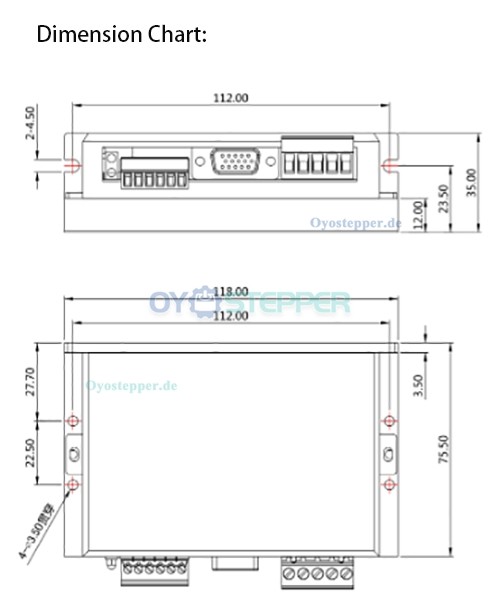

Abmessungen: 118 × 75,5 × 35 mm

Gewicht: ca. 250 g
