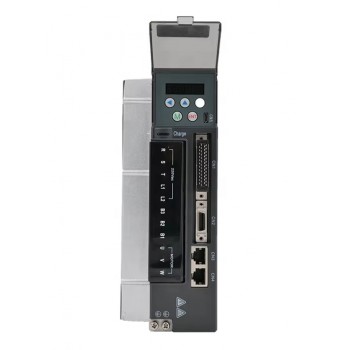

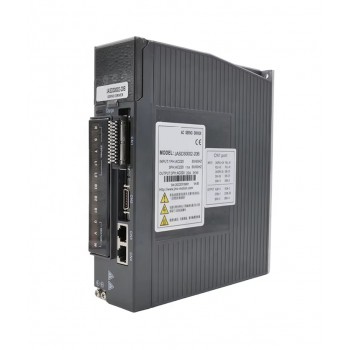

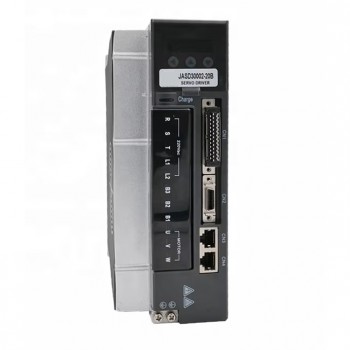

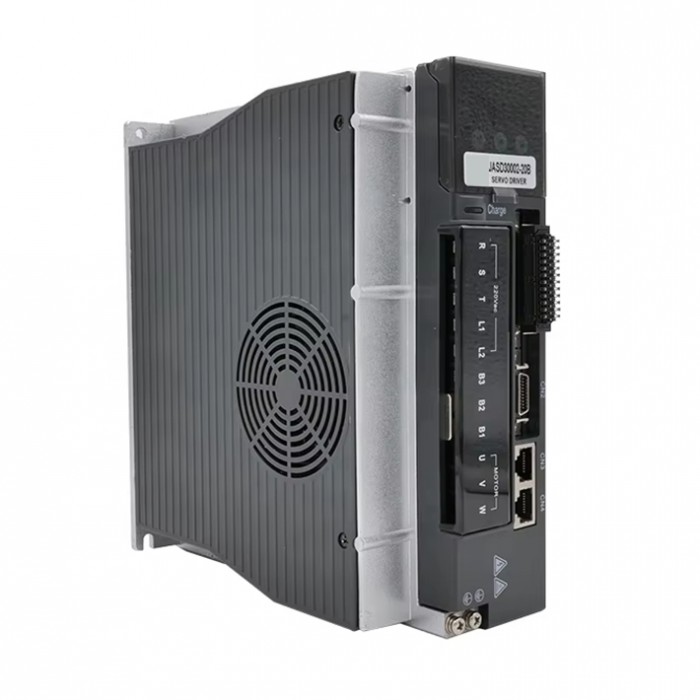

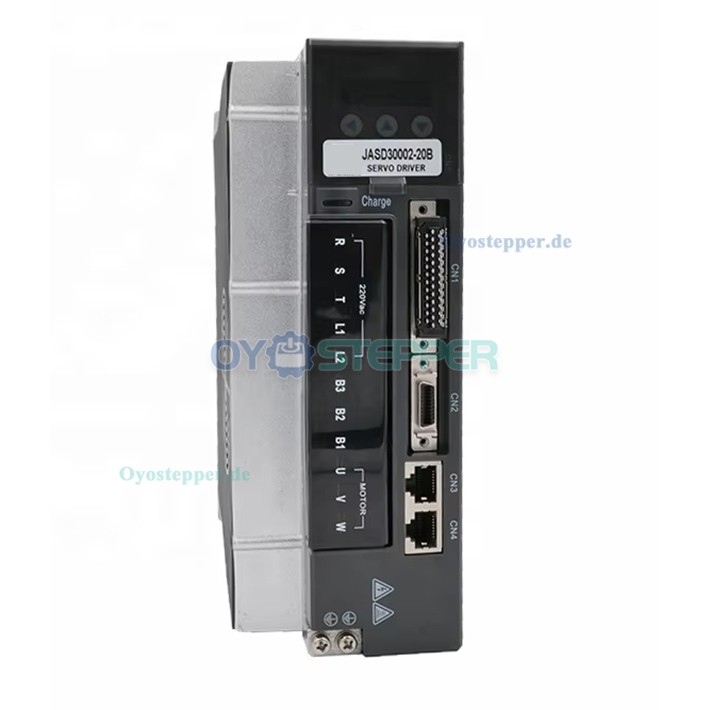

JASD30002-20B AC-Servomotor-Treiber, 3KW, 220V, 3-Phasen-Steuerung

JASD30002-20B AC-Servomotor-Treiber, 3KW, 220V, 3-Phasen-Steuerung


Diese Serie von Servoantrieben verwendet DSP-Chips zur Motorsteuerung, großflächige programmierbare Logikbausteine (FPGA) sowie integrierte PIM-Leistungsmodule. Die Geräte zeichnen sich durch hohe Integrationsdichte, konstante Betriebsmerkmale und strukturierte Schutzfunktionen aus. Eine umfangreiche digitale und analoge I/O-Schnittstelle unterstützt die Verbindung mit verschiedenen Steuerungssystemen. Die Integration des MODBUS-Kommunikationsprotokolls trägt zur Netzwerkanbindung bei.

Der Antrieb unterstützt Inkrementalgeber mit 2500 Linien sowie Absolutwertgeber mit 17 Bit und 20 Bit zur Anpassung an unterschiedliche Anforderungen. Einsatzbereiche umfassen CNC-Werkzeugmaschinen, Druck- und Verpackungsanlagen, Textilmaschinen, Robotertechnik, automatisierte Fertigungslinien und weitere Anwendungen im Bereich der Automatisierungstechnik.

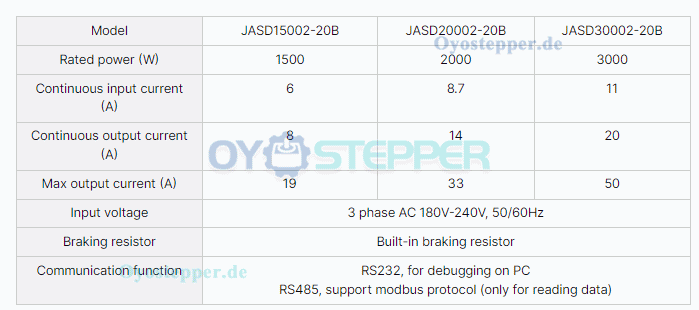

Technische Daten
Nennleistung: 3 KW
Ausführung: Dreiphasiger 220V-Servoantrieb
Einphasiger Dauer-Eingangsstrom: 11 A
Dauer-Ausgangsstrom: 20 A
Maximaler Ausgangsstrom: 50 A
Eingangsspannung: Dreiphasig AC 180 V – 240 V, 50/60 Hz
Bremswiderstand: Intern integriert;

Kommunikationsschnittstellen:
RS232 zur Inbetriebnahme über PC
RS485 mit MODBUS-Unterstützung (nur Lesezugriff)

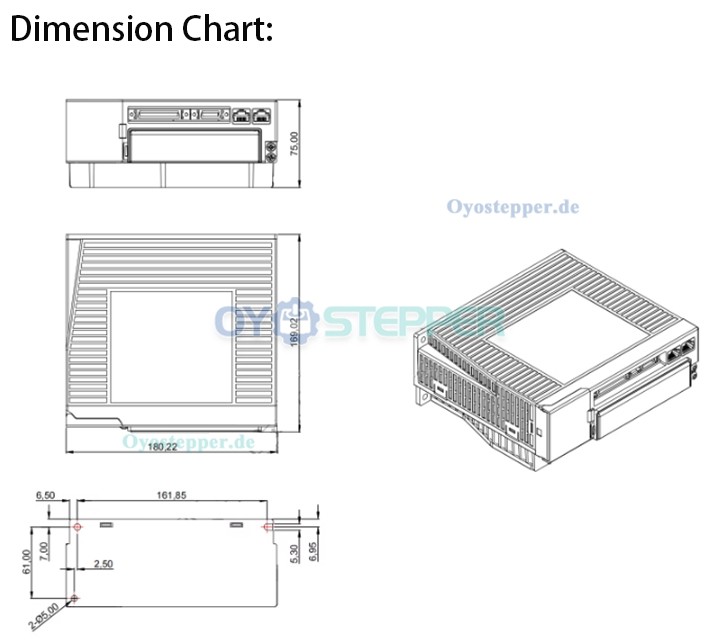

Abmessungen: 180 × 169,5 × 75 mm
Gewicht: ca. 4 kg
