NEMA 17 Bürstenloser DC-Servomotor & Treiber-Kit, 64W, 24V, 3,13A, 0,2 Nm, 3000 U/min, mit 1000 Linien Encoder, 42 × 42 mm
NEMA 17 Bürstenloser DC-Servomotor & Treiber-Kit, 64W, 24V, 3,13A, 0,2 Nm, 3000 U/min, mit 1000 Linien Encoder, 42 × 42 mm

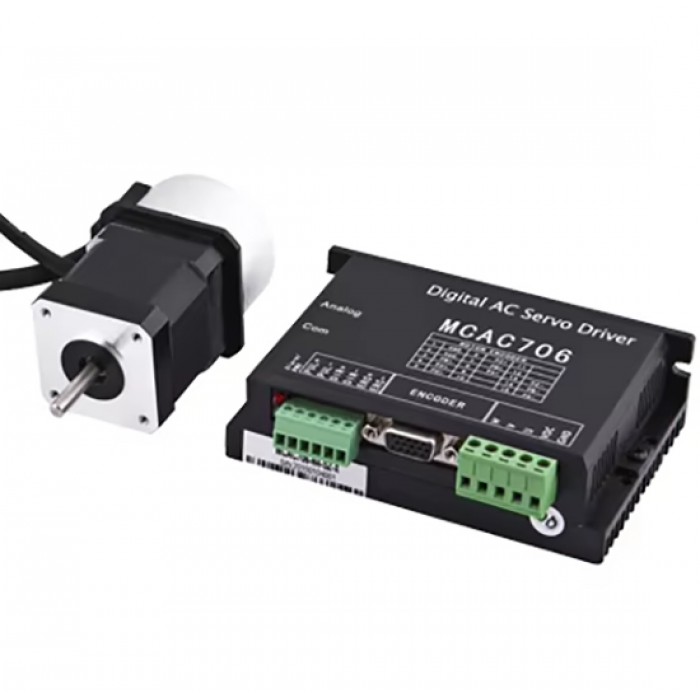

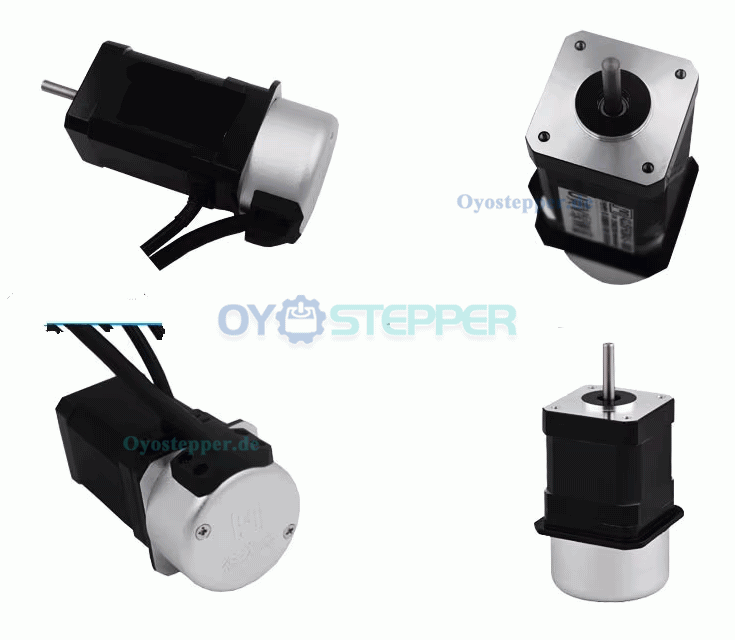

Dieses Set besteht aus einem kompakten bürstenlosen DC-Servomotor im NEMA-17-Format mit einer Nennleistung von 64 W und einem Nenndrehmoment von 0,2 Nm bei 3000 U/min. Der Motor ist mit einem 1000-Zeilen-Inkrementalencoder ausgestattet und für eine Versorgungsspannung von 24 V ausgelegt. Das Gehäuse hat eine Rahmengröße von 42 × 42 mm und eine Länge von 70 mm. Das Gesamtgewicht beträgt ca. 0,3 kg.
Der zugehörige digitale AC-Servotreiber MCAC706 basiert auf DSP-Technologie und unterstützt Positions-, Geschwindigkeits- und Stromregelung. Der Treiber ist für Eingangsspannungen von 20–70 VDC und eine Dauerleistung bis 200 W ausgelegt. Drei Betriebsarten sowie Schutzfunktionen wie Überstrom-, Temperatur- und Spannungsüberwachung sind integriert. Die Kommunikation erfolgt über RS232 mit externem Schnittstellenwandler.

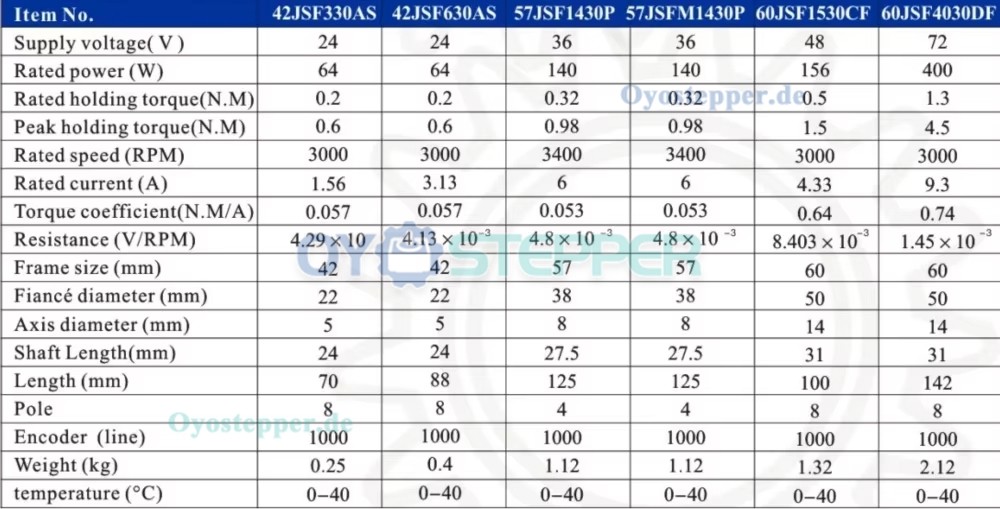

Servomotor-Spezifikationen
Artikelnummer: 42JSF330AS
Phase: Einphasig
Versorgungsspannung: 24 V
Nennleistung: 64 W
Nennhaltemoment: 0,2 Nm (28,32 oz.in)
Spitzendrehmoment: 0,6 Nm
Nenndrehzahl: 3000 U/min
Nennstrom: 1,56 A
Frequenz: 200 Hz
Polzahl: 8
Widerstand: 4,13 x 10-3 V/U/min
Drehmomentkoeffizient: 0,057 Nm/A
Rotorträgheitsmoment (10^-4 kg x cm²): 0,58
Encoder: 1000 Zeilen;

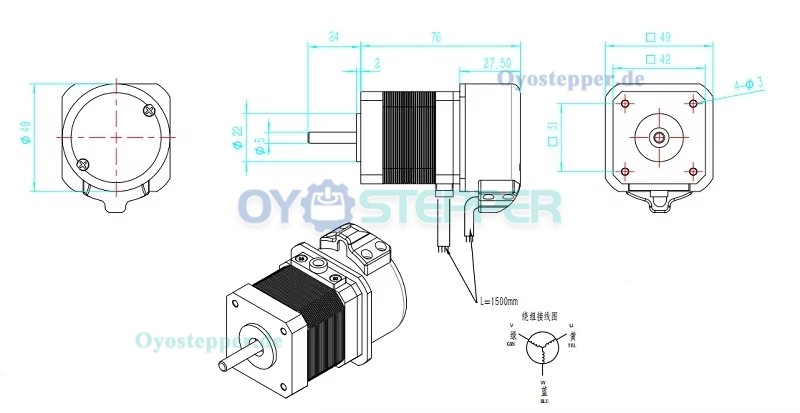

Technische Daten:
Rahmengröße: 42 x 42 mm
Gehäuselänge: 70 mm
Wellendurchmesser: 5 mm
Wellenlänge: 24 mm
Gewicht: 0,3 kg

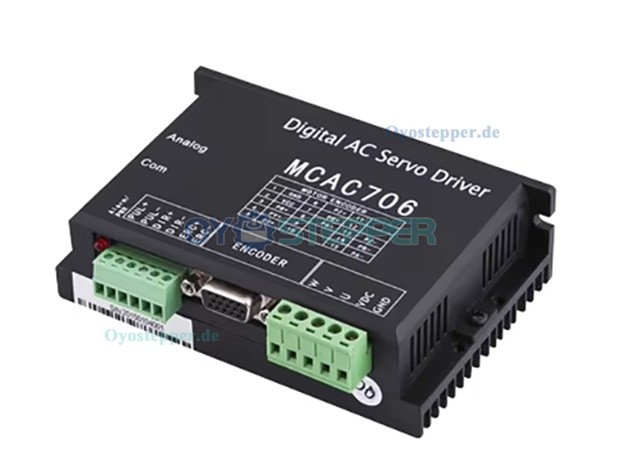

MCAC706 Digitaler AC-Servotreiber, 6A, 20–70V, 200W für bürstenlose AC-Servomotoren
Das Modell MCAC706 ist ein volldigitales AC-Servoantriebssystem auf Basis eines digitalen Signalprozessors (DSP) und integrierter Schaltungstechnik. Es zeichnet sich durch kompakte Struktur, einfache Handhabung und funktionale Vielseitigkeit aus. Das Gerät unterstützt drei Rückkopplungsschleifen (Positions-, Geschwindigkeits- und Stromregelkreis) sowie drei Betriebsmodi: Positionsregelung, Geschwindigkeitsregelung und Drehmomentregelung. Kompatibel mit AC-Servomotoren bis 200 W und Versorgungsspannung unter 50V.
Technische Daten:
Eingangsspannung: 20–70 VDC
Dauerleistung: 200W
Dauer-Ausgangsstrom: 6 A (PWM 32 kHz)
Max. Überlaststrom: 18 A (3 s);
Schutzfunktionen:
Überstrom: 30 A ±10 %
Überlast (I²t): 300 % (5 s)
Übertemperatur: 80 °C
Überspannung: 65V
Unterspannung: 18V
Weitere Angaben:
Max. Pulsfrequenz: 300 kHz
Standard-Kommunikationsgeschwindigkeit: 9,6 kbps (externer Schnittstellenwandler erforderlich);
Umgebungsbedingungen:
Umgebung: Staub, Ölnebel und korrosive Gase vermeiden
Betriebstemperatur: 0 bis +50 °C
Lagertemperatur: -20 bis +80 °C
Luftfeuchtigkeit: 40–90 % RH (nicht kondensierend)
Kühlung: Natürliche Konvektion oder forcierte Luftzirkulation;

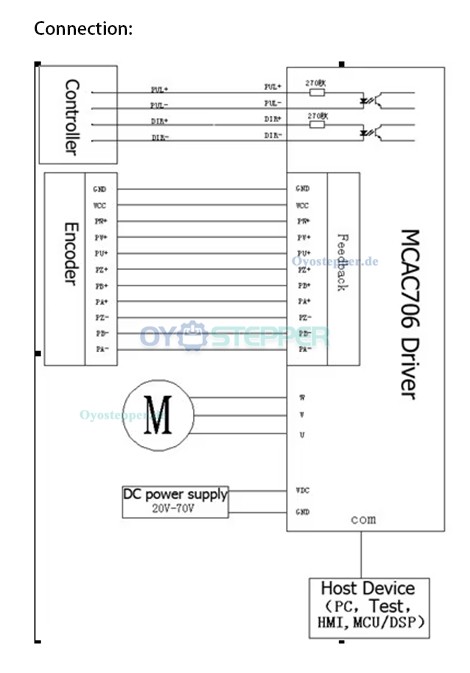

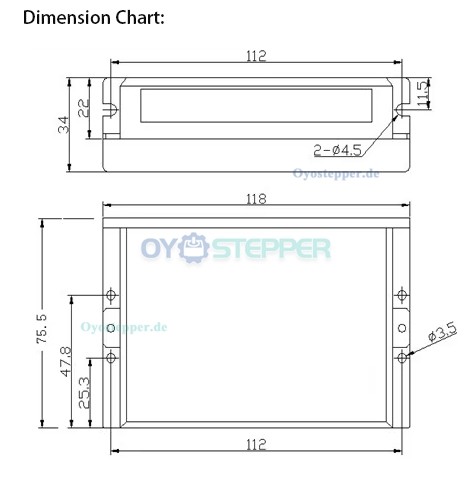

Maße & Gewicht:
Abmessungen: 118 × 76 × 35 mm
Gewicht: ca. 200g
Servomotor-Spezifikation | |
---|---|
Nennstrom | 1.56 |
Versorgungsspannung | 24 |
Encoder | 1000 Zeilen |
Motorbasis | 42 x 42 |
Nennleistung(W) | 64 |
Nenndrehzahl (U/min) | 3000 |
Nenndrehmoment(Nm) | 0.2 |
Spitzendrehmoment(Nm) | 0.6 |
Mit Bremse | Ohne Bremse |
Anzahl der Phasen | Einphasig |
