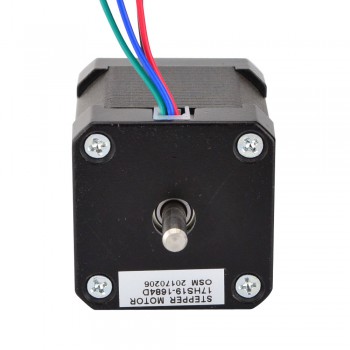

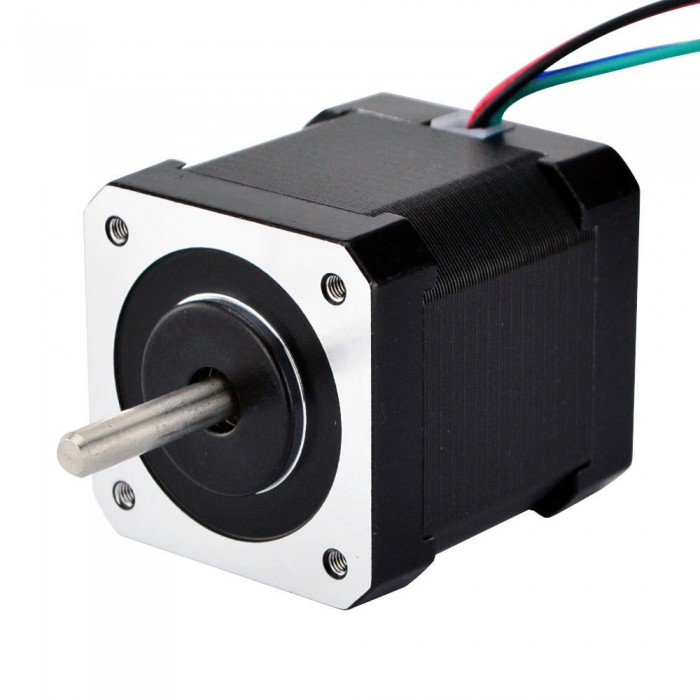

Doppelwelle Nema 17 Schrittmotor Bipolar 1.8 Grad 44Ncm 1.68A 2.8V 4 Drähte Hybrid-Schrittmotor
Doppelwelle Nema 17 Schrittmotor Bipolar 1.8 Grad 44Ncm 1.68A 2.8V 4 Drähte Hybrid-Schrittmotor
Dieser Bipolar Nema 17 Schrittmotor mit Schrittwinkel 1.8deg und Größe 42x42x48mm. Es hat 4 Drähte, jede Phase zieht 1.68A, mit Haltemoment 44Ncm (62.3oz.in). Es ist geeignet für 3D Drucker, ein Hinten Schacht ist verfügbar.
Elektrische Spezifikation
- Hersteller #: 17HS19-1684D
- Motorentyp: Bipolar
- Schrittwinkel: 1.8 Grad
- Haltemoment: 44Ncm(62.3oz.in)
- Strom: 1.68A
- Stromspannung: 2.8V
- Phasenwiderstand: 1.65ohms
- Induktivität: 2.8mH ± 20%(1KHz)
Physikalische Spezifikation
- Rahmengröße: 42 x 42mm
- Körper Länge: 48mm
- Schaftdurchmesser: Φ5mm
- Länge desVorderen Schafts: 24mm
- Hintere Schaftlänge: 13mm
- Anzahl Leiter: 4
- Leitungslänge: 500mm
- Gewicht: 390g
Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
Ressourcen
- Vollständiges Datenblatt: 17HS19-1684D.pdf
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 44 |
| Haltemoment (oz.in) | 62.3 |
| Induktivität(mH) | 2.8 |
| Phasenwiderstand(ohm) | 1.65 |
| Nennstrom (A) | 1.68 |
| Schrittwinkel(°) | 1.8 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 48 |
| Rahmengröße(mm) | 42x42 |
| Einzelne Welle/Doppelwelle | Doppelwelle |
| Abtriebswellentyp | O |
| Schaftdurchmesser(mm) | 5 |
| Schaftlänge(mm) | 24 |
| Anzahl der Leiter | 4 |
| Leitungslänge(mm) | 500 |
| Gewicht(g) | 400 |
- Stecker: Molex, Harwin, Tyco/AMP, JST etc.
- Anschlussdrähte & Kabel: Sonderlängen, Schutzschlauch
- Welle: Rund, D-Cut, Quergebohrt, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom, usw.
