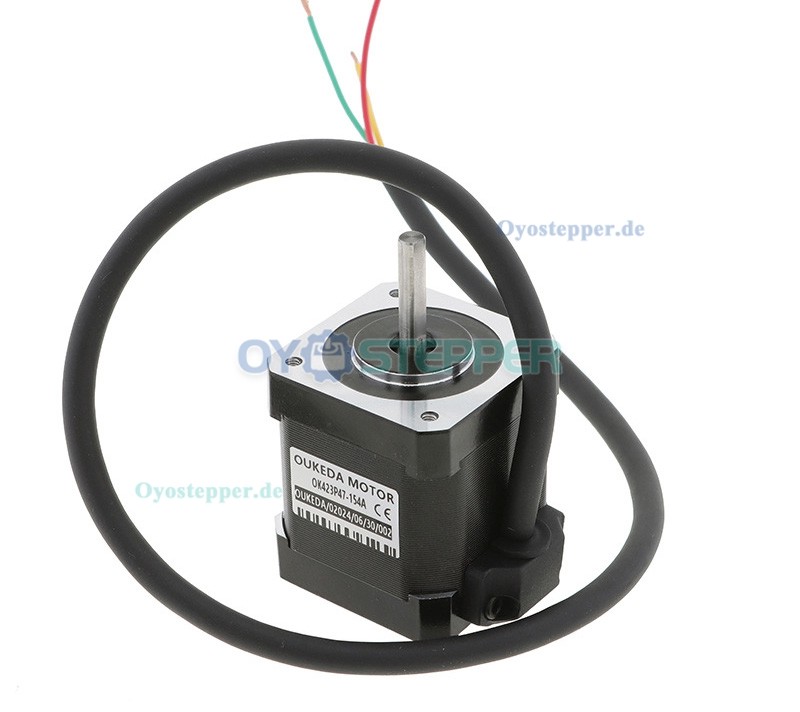

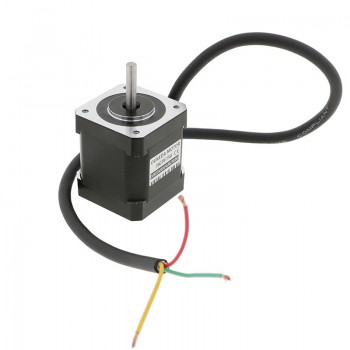

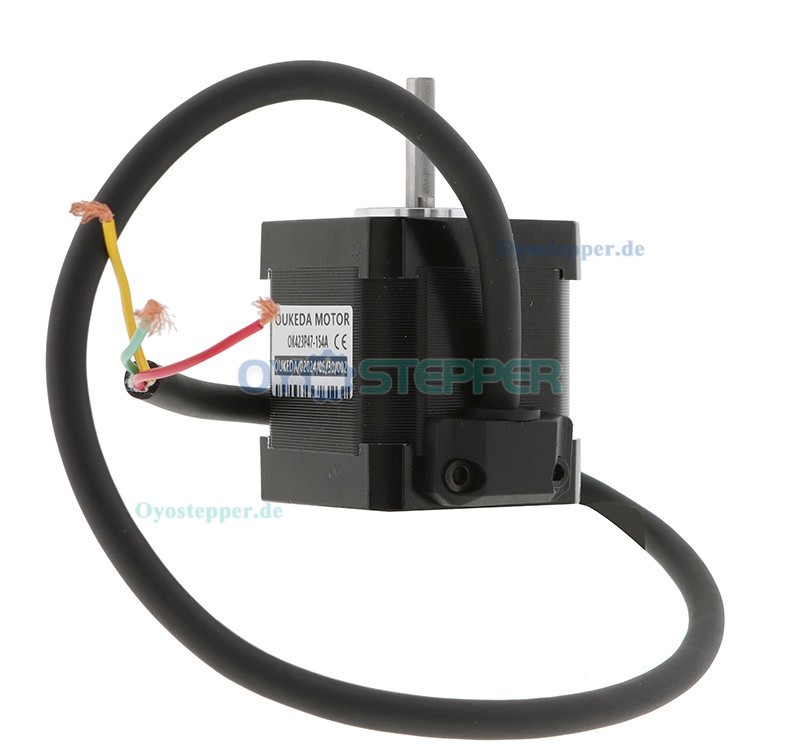

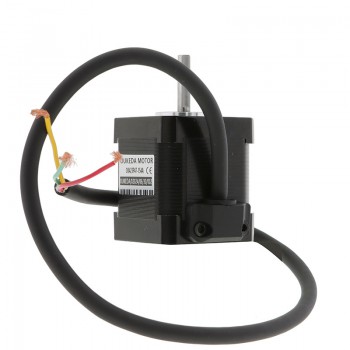

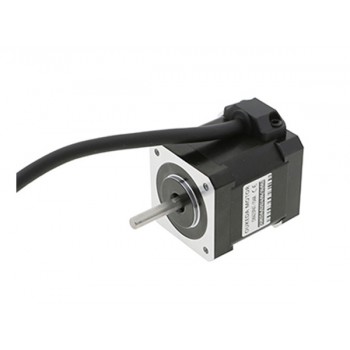

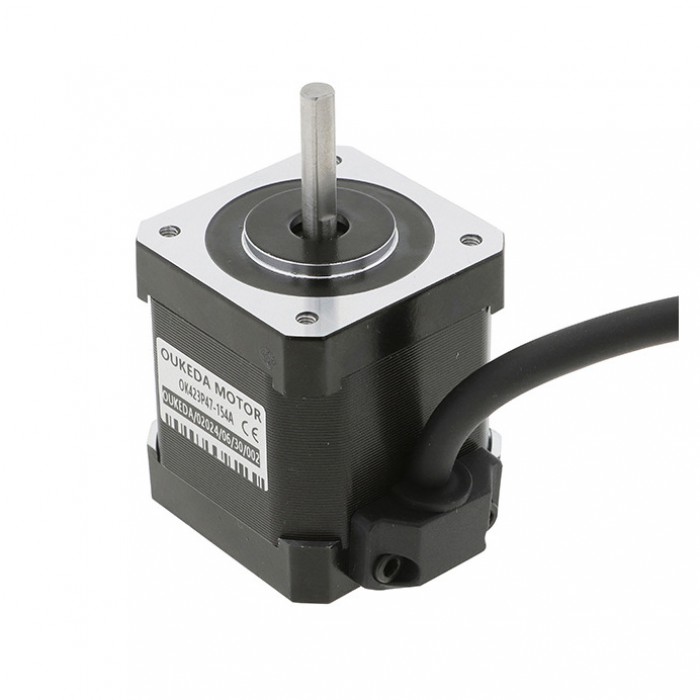

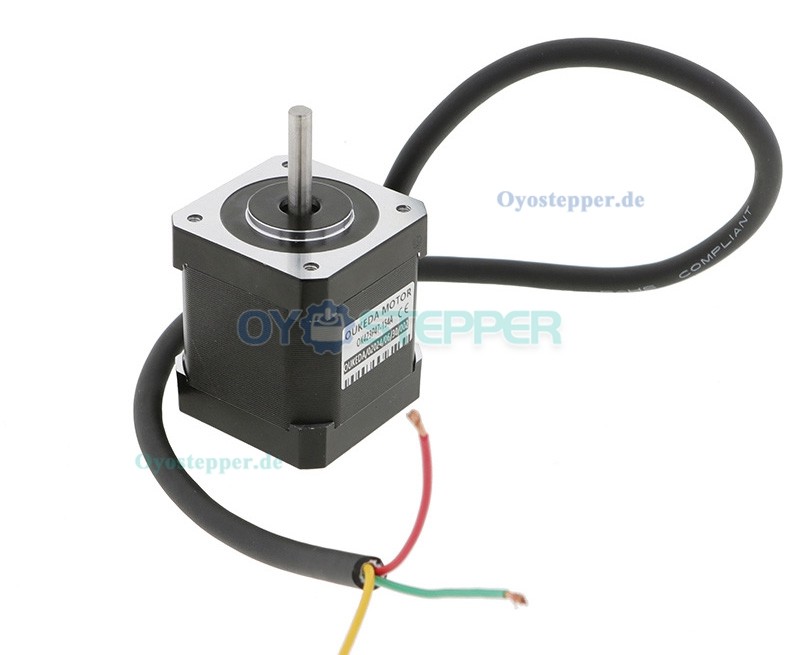

OUKEDA NEMA 17 Schrittmotor, 1,2°, 32 Ncm, 3-Phasen, 1,5A, 5,4V DC, D-Cut, 42 × 42 mm
OUKEDA NEMA 17 Schrittmotor, 1,2°, 32 Ncm, 3-Phasen, 1,5A, 5,4V DC, D-Cut, 42 × 42 mm
Dieser dreiphasige Schrittmotor verfügt über einen Schrittwinkel von 1,2° und ein Haltemoment von 32 Ncm. Der Motor arbeitet mit einem Nennstrom von 1,5 A pro Phase und einer Phasenspannung von 5,4 V DC. Die Konstruktion umfasst einen D-Cut-Wellentyp sowie ein kompaktes Gehäuseformat von 42 × 42 mm. Mit einer Wellenlänge von 24 mm und einem Wellendurchmesser von 5 mm eignet sich das Modell für Anwendungen, bei denen präzise Steuerung und begrenzter Bauraum erforderlich sind.
Elektrische Daten:
Hersteller-Teilenummer: OK423P47-154A
Phasenanzahl: 3
Motortyp: Bipolar
Abtriebswellentyp: D-Cut
Schrittwinkel: 1,2°
Haltemoment: 32 Ncm
Nennstrom: 1,5 A
Phasenspannung: 5,4 VDC
Phasenwiderstand: 3,6 Ohm
Induktivität: 7,0 mH ± 20 % (1 kHz)

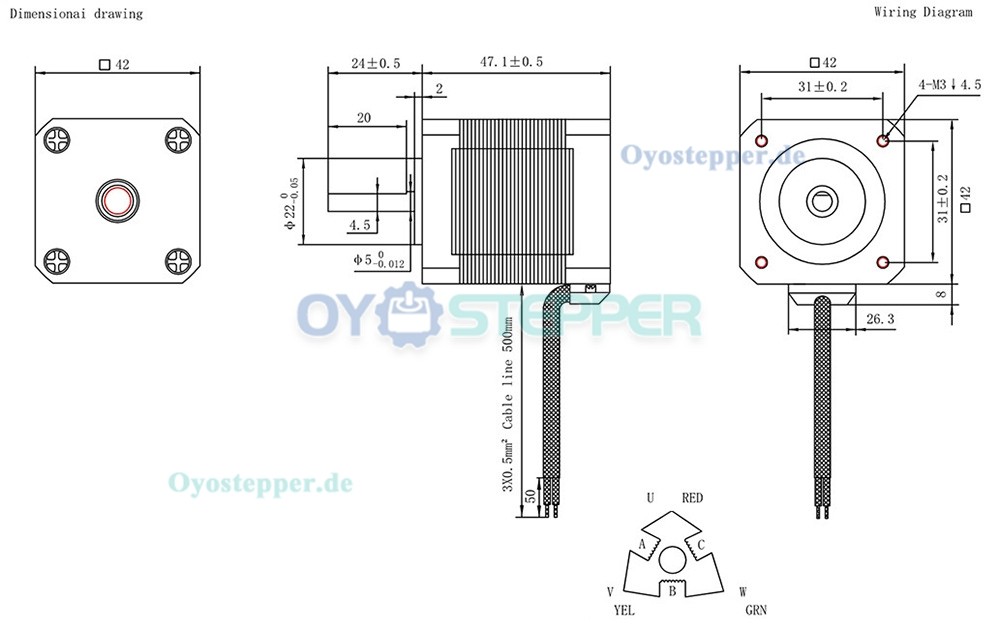

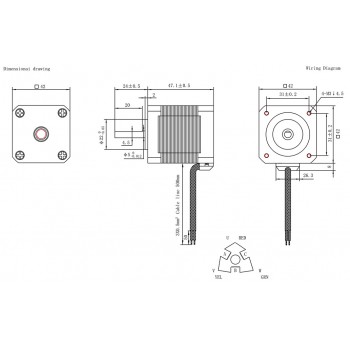

Physikalische Daten
Gehäusegröße: 42 x 42 mm
Gehäuselänge: 47,1 mm
Wellendurchmesser: Φ5 mm
Wellenlänge: 24 mm
D-Cut-Länge: 20 mm
Anzahl der Anschlüsse: 4
Anschlusslänge: 500 mm
Gewicht: 350g
| Physikalische Spezifikation | |
|---|---|
| Rahmengröße(mm) | 42x42 |
| Körper Länge(mm) | 47.1 |
| Leitungslänge(mm) | 500 |
| Anzahl der Leiter | 4 |
| Schaftdurchmesser(mm) | 5 |
| Schaftlänge(mm) | 24 |
| Abtriebswellentyp | D-Schnitt |
| Einzelne Welle/Doppelwelle | Einzelwelle |
| Gewicht(g) | 350 |
| Elektrische Spezifikation | |
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 32 |
| Phasenwiderstand(ohm) | 3.6 |
| Schrittwinkel(°) | 1.2 |
| Anzahl der Phasen | 3 |
| Nennspannung(V) | 5.4VDC |
| Strom(A) | 1.5A |
| Offener Kreislauf/Geschlossener Kreislauf | Offener Regelkreis |
