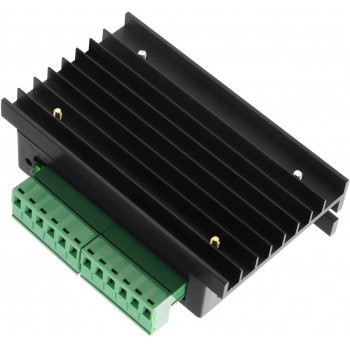

Oukeda TB6600 Motortreiber-Controller, 2-Phasen, 9–40VDC, 4A, für NEMA 17, 23, 24 Schrittmotoren

Oukeda TB6600 Motortreiber-Controller, 2-Phasen, 9–40VDC, 4A, für NEMA 17, 23, 24 Schrittmotoren

Der TB6600-Motortreiber ist ein zweiphasiger Schrittmotortreiber für den Betrieb mit einer Eingangsspannung von 9 bis 40 V DC und einem Ausgangsstrom von 0,5 bis 4 A. Er ist mit 4- und 6-adrigen Schrittmotoren kompatibel und eignet sich für Anwendungen mit Anforderungen an Präzision, Geschwindigkeits- und Richtungssteuerung.

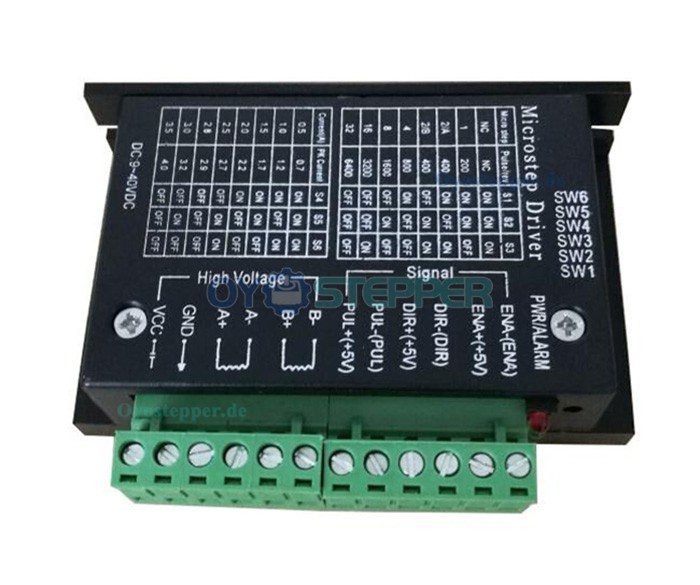

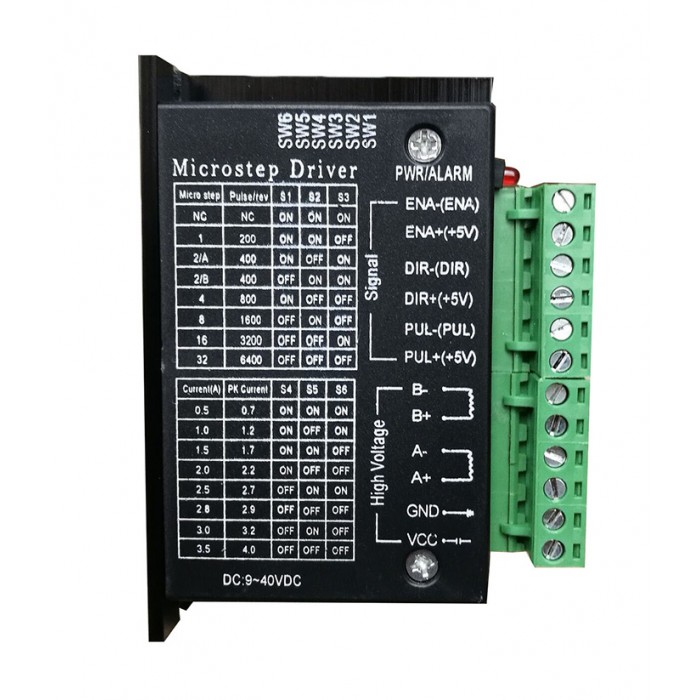

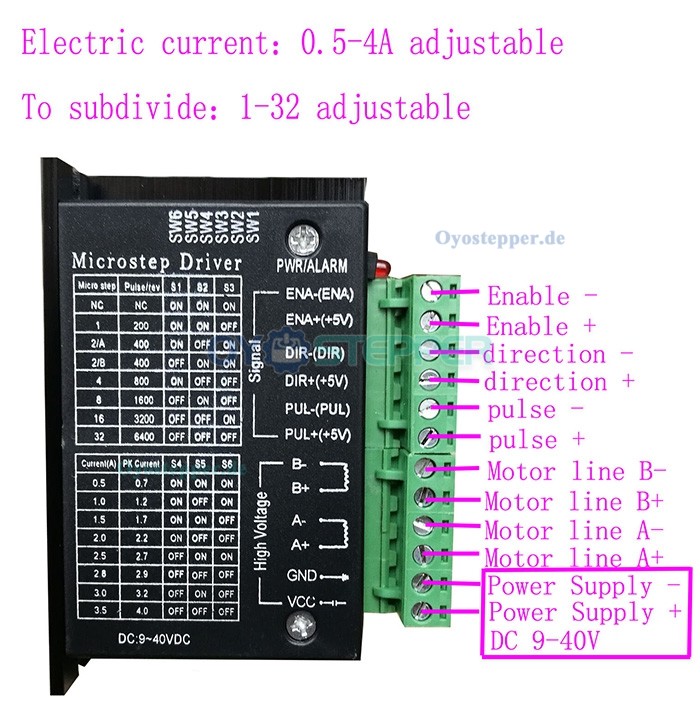

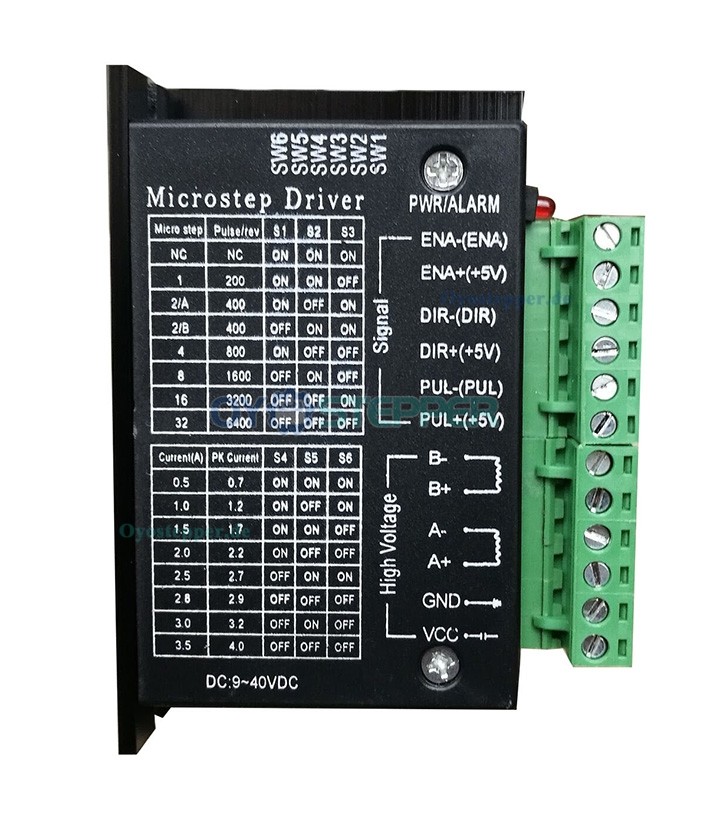

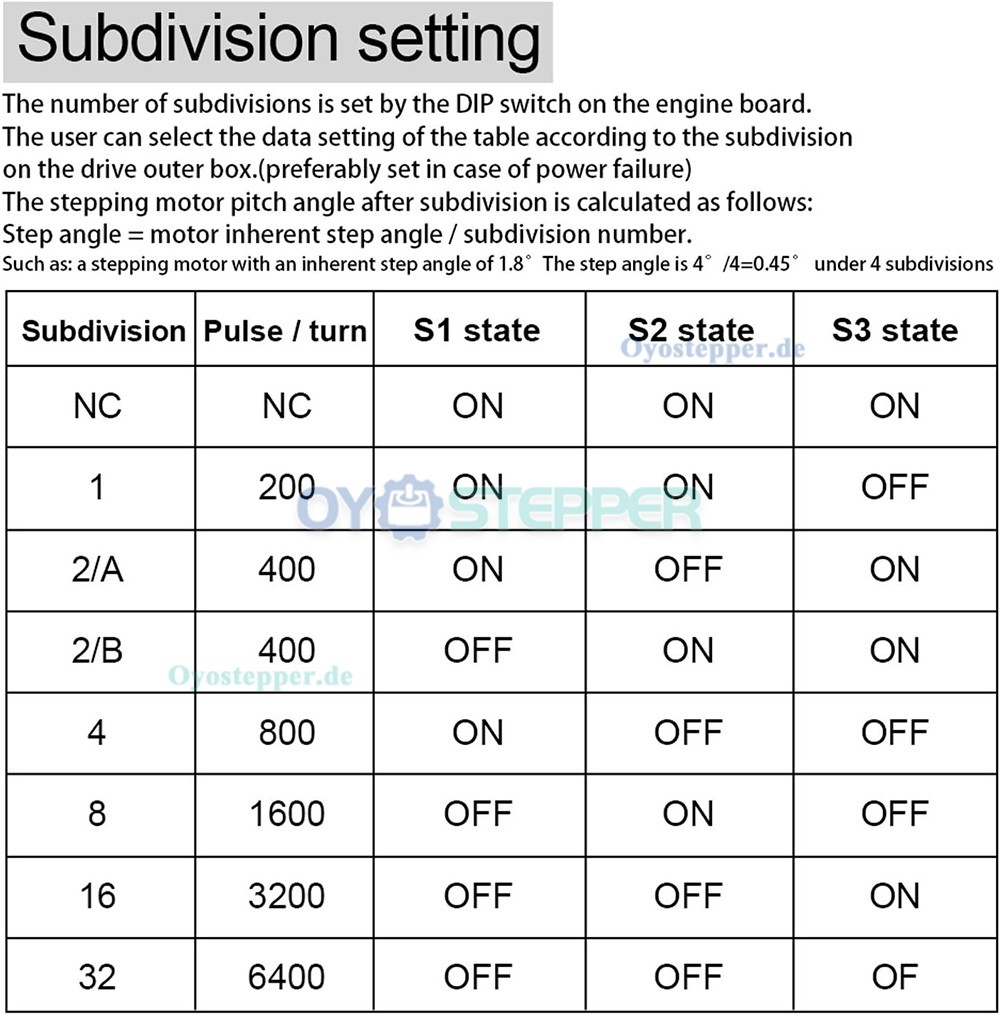

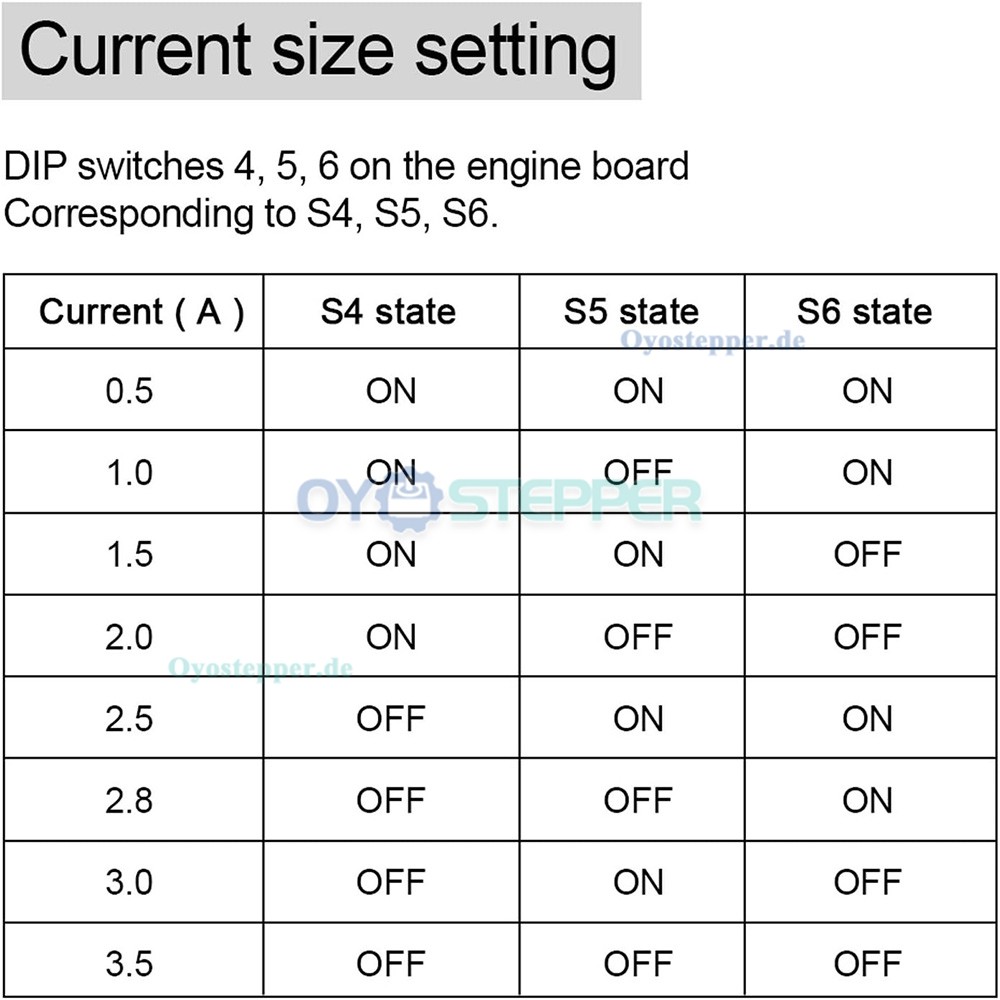

Der Treiber verfügt über sieben Mikroschrittmodi (1, 2/A, 2/B, 4, 8, 16, 32) sowie acht Stromregelungsmodi (0,5 A, 1 A, 1,5 A, 2 A, 2,5 A, 2,8 A, 3 A, 3,5 A), die über einen 6-poligen DIP-Schalter eingestellt werden können. Die einstellbare Strombegrenzung unterstützt eine gezielte Stromregelung. Ein integrierter Chopping-Algorithmus unterstützt einen gleichmäßigen und geräuscharmen Betrieb. Der Treiber ist zusätzlich mit einem Überhitzungs- und Unterspannungsschutz ausgestattet.

Technische Merkmale:
Versorgungsspannung: DC 9–40 V
Ausgangsstrom: 0,5–4,0 A
Max. Leistungsaufnahme: 160 W
Mikroschritte: 1, 2/A, 2/B, 4, 8, 16, 32
Treiberprinzip: H-Brücke, bipolare Ansteuerung
Unterstützt 4-, 6- und 8-adrige Schrittmotoren
Phasenansteuerung: 1-2, W1-2, 2W1-2, 4W1-2
Schutzfunktionen: Überstromschutz, Temperaturschutz, Unterspannungsschutz, Verpolungsschutz

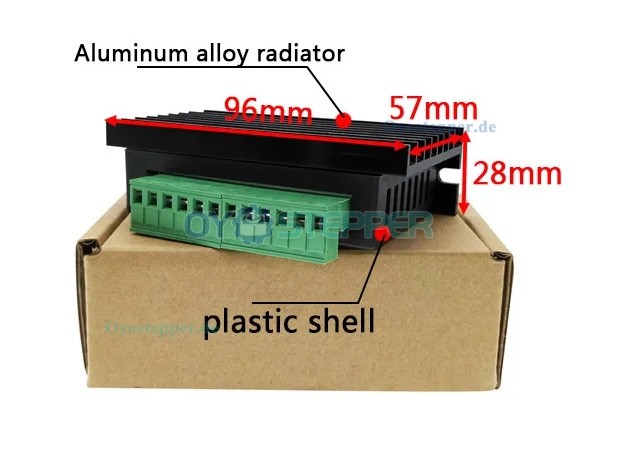

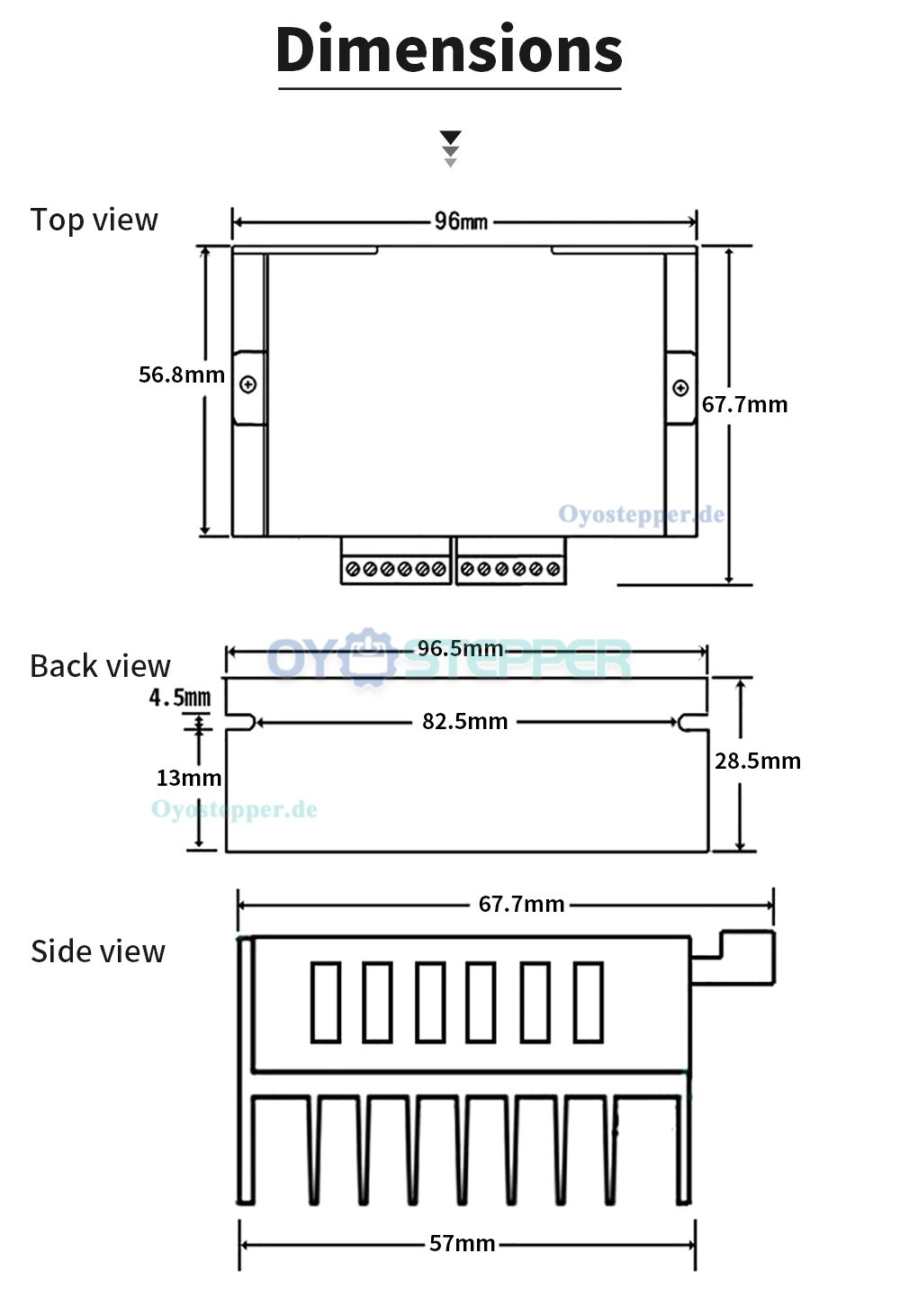

Abmessungen: 96 × 57 × 28,5 mm
Gewicht: 0,2 kg;

Umgebungsbedingungen:
Betriebstemperatur: -10 °C bis 45 °C
Lagertemperatur: -40 °C bis 70 °C
Kühlung: Natürliche oder forcierte Luftkühlung
Luftfeuchtigkeit: Keine Kondensation oder Tropfwasser
Umgebung: Kein brennbares Gas oder leitfähiger Staub

Lieferumfang:
1 × TB6600 Schrittmotortreiber
