Digitaler Schritttreiber 2,1–11,7 A, 176–253 VAC für 3-Phasen-Schrittmotoren Nema 34, 42, 52
Digitaler Schritttreiber 2,1–11,7 A, 176–253 VAC für 3-Phasen-Schrittmotoren Nema 34, 42, 52

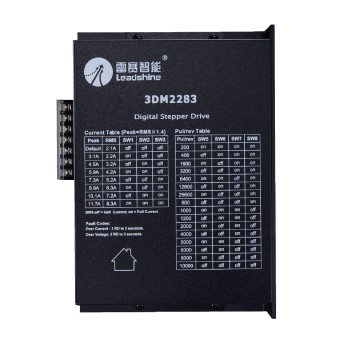

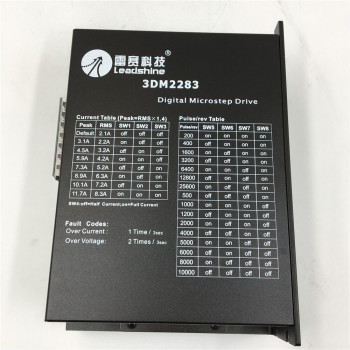

Der 3DM2283 ist ein vollständig digitaler Schrittantrieb, der mit einem fortschrittlichen DSP-Steuerungsalgorithmus auf Basis der neuesten Bewegungssteuerungstechnologie entwickelt wurde. Die Funktion zur automatischen Motorerkennung und automatischen Parameterkonfiguration ermöglicht eine schnelle Einrichtung optimaler Modi für verschiedene Motoren. Im Vergleich zu herkömmlichen analogen Antrieben kann der 3DM2283 einen Schrittmotor mit viel geringerem Geräuschpegel, geringerer Erwärmung und gleichmäßigeren Bewegungen antreiben.
Hauptmerkmale:
Anti-Resonanz sorgt für optimales Drehmoment und verhindert Instabilität im mittleren Drehzahlbereich
Die Technologie zur automatischen Motoridentifizierung und Parameter-Autokonfiguration bietet optimale Reaktionen bei verschiedenen Motoren.
Multi-Stepping ermöglicht eine Schritteingabe mit niedriger Auflösung, um eine höhere Mikroschrittausgabe zu erzeugen, und sorgt so für eine gleichmäßigere Motorbewegung;
Versorgungsspannung bis 240 VAC;
Ausgangsstrom programmierbar, von 2,1 A bis 11,7 A. Es kann auch über DIP-Schalter eingestellt werden;
Impulseingangsfrequenz bis zu 200 KHz, TTL-kompatibler und optisch isolierter Eingang;
Automatische Leerlaufstromreduzierung;
Geeignet für 3-Phasen-Motoren;
Unterstützt die Modi PUL/DIR und CW/CCW;
Überspannungs-, Unterspannungs-, Überstrom- und Phasenfehlerschutz;
Elektrische Spezifikation:
Ausgangsspitzenstrom: 2.1 - 11.7 A
Eingangsspannung: 176 - 253 VAC
Logiksignalstrom: 7 - 16 mA (Typical 10 mA)
Impulseingangsfrequenz: 0 - 200 kHz
Isolationswiderstand: 500 MΩ
Operating Environment and other Specifications(Tj = 25℃/77℉):

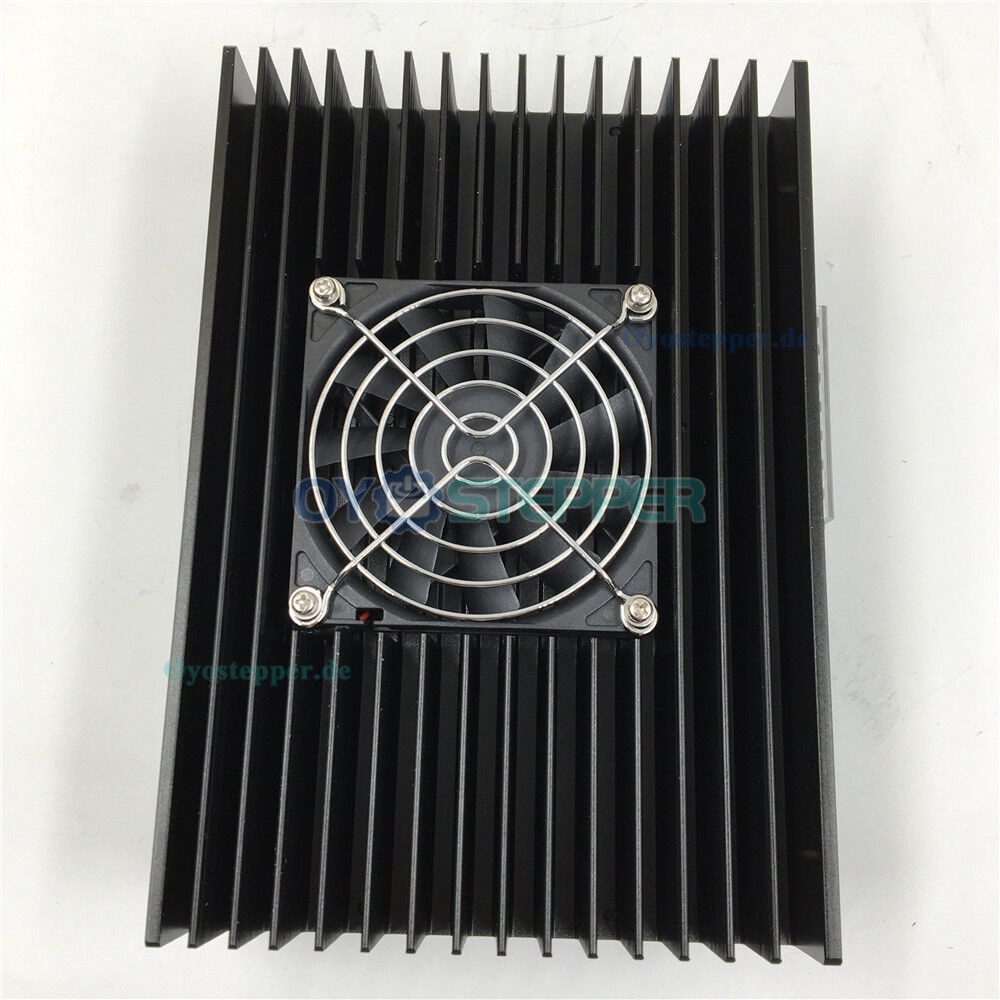

Kühlung: Natürliche Kühlung oder forcierte Kühlung
Umgebung: Staub, Ölnebel und korrosive Gase vermeiden
Umgebungstemperatur: 0 - 50 ℃
Luftfeuchtigkeit: 40% - 90% RH
Betriebs temperatur: 70 ℃ MAX
Vibration: 10-55Hz/0.15mm
Lagertemperatur: -20 - 65 ℃
Gewicht: Approx.1300 g (45.86 oz)
Ressourcen
Handbuch:3DM2283.pdf
Elektrische Spezifikation | |
---|---|
Anzahl der Phasen | 3 |
Kontrollmodi | Impulsmodus |
Encoder-Feedback | Nein |
Integriert mit Pulser | Nein |
Eingangsspannung(V) | 176 - 253 AC |
Ausgangsstrom(A) | 2.1 - 11.7 |
Mikroschritt(Steps/rev.) | 200 - 10000 |
Max. Impulseingang(kHZ) | 200 |
Impulsbreite(μs) | 2.5 |
