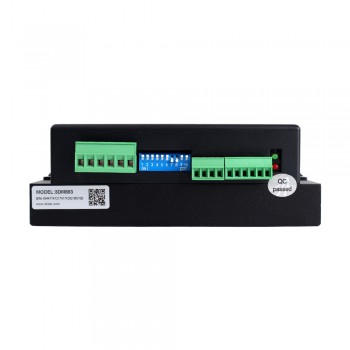

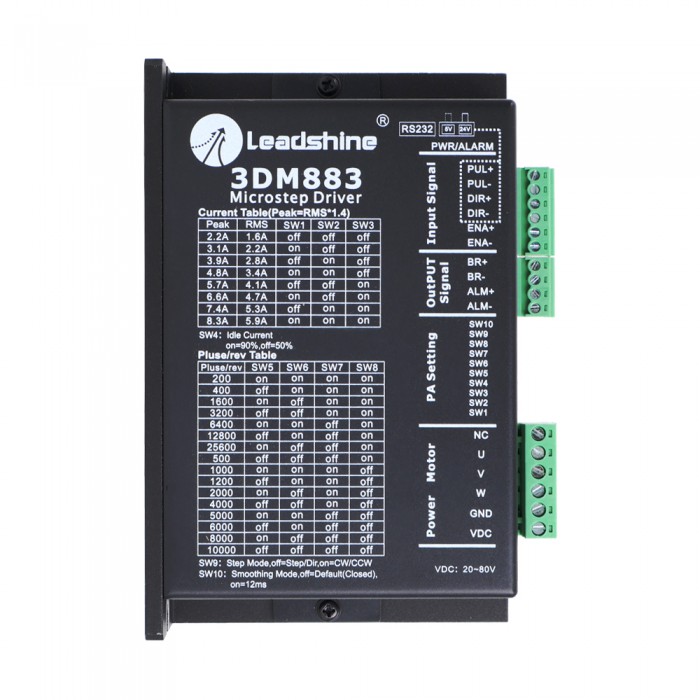

Leadshine 3DM883 3-Phasen Digital Schritttreiber 0.5-8.3A 20-74VDC für Nema 23, 24, 34 Schrittmotor

Leadshine 3DM883 3-Phasen Digital Schritttreiber 0.5-8.3A 20-74VDC für Nema 23, 24, 34 Schrittmotor

Geeignet für eine breite Palette von 3-Phasen-Schrittmotoren, von NEMA-Rahmengröße 23 bis 34. Es kann in verschiedenen Arten von Maschinen verwendet werden, wie z. B. Laserschneider, Lasermarkierer, Etikettiermaschinen und bald.

Hauptmerkmale:
Step & Direction (PUL/DIR) oder CW/CCW (Doppelimpuls) Steuerung
Versorgungsspannung 20-74 VDC
Maximale Impulseingangsfrequenz von 400 KHz bei einem Arbeitszyklus von 50 %
16 Mikroschrittauflösungen von 200-25.600 über DIP-Schalter oder 200-51.200 über Software (100er-Schritte)
8 Ausgangsstromeinstellungen von 2,2–8,3 A über DIP-Schalter oder 0,5–8,3 A über Software (Erhöhung um 0,1)
Konfigurierbare Steuerbefehlsglättung zur Reduzierung von Motorvibrationen
Ruhestromreduzierung auf 50 % oder 90 % Auswahl über SW4
Antiresonanz für optimales Drehmoment, besonders sanfte Bewegung, geringe Motorerwärmung und Geräuschentwicklung
Sanfter Start ohne „Sprung“ beim Einschalten
Fehler- und Bremsausgänge
Überspannungs- und Überstromschutz
CE-zertifiziert und RoHS-konform;

Elektrische Spezifikationen:
Ausgangsstrom: 0,5–8,3 A (5,9 RMS)
Eingangsspannung: +20~74 VDC (typisch 24–60 VDC)
Logischer Signalstrom: 7~16mA (typisch 10mA)
Impulseingangsfrequenz: 0~500kHz
Minimale Impulsbreite: 1,2 μs
Isolationswiderstand: 500 MΩ;

Betriebsumgebung und andere Spezifikationen (Tj = 25℃/77℉):
Kühlung: Natürliche Kühlung oder forcierte Kühlung
Umwelt: Staub, Ölnebel und korrosive Gase vermeiden
Umgebungstemperatur: 0℃ - 65℃
Luftfeuchtigkeit: 40 % relative Luftfeuchtigkeit – 90 % relative Luftfeuchtigkeit
Betriebstemperatur: 0℃ - 50℃
Vibration: 10–55 Hz / 0,15 mm
Lagertemperatur: -20℃ - 65℃
Gewicht: ca. 500 g (17,6 oz);

Ressourcen:

• 3DM883.pdf
