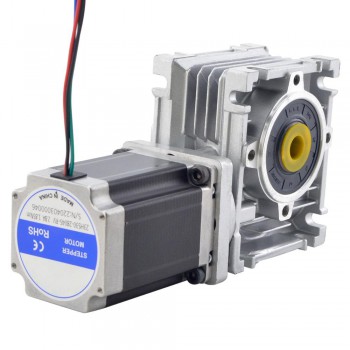

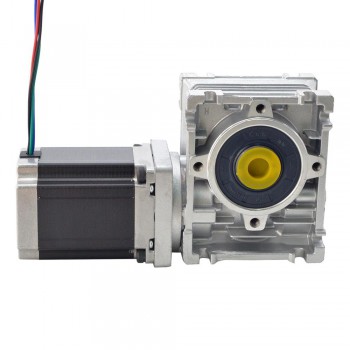

Nema 23 Schrittmotor mit 5:1 Schneckengetriebe NMRV30 Schneckengetriebe
Nema 23 Schrittmotor mit 5:1 Schneckengetriebe NMRV30 Schneckengetriebe
Elektrische Spezifikation
Hersteller #: 23HS30-2804S-RV30-G5
Motorentyp: Bipolar
Haltemoment ohne Getriebe: 1.9Nm(269oz.in)
Strom: 2.8A
Phasenwiderstand: 1.13ohms
Induktivität: 4.8mH±20%(1KHz)
Getriebespezifikation
Getriebetyp: Schneckengetriebe
Übersetzungsverhältnis: 5:1
Wirkungsgrad: 87%
Zahnspiel bei Nulllast: <=1°
Max. zulässiges Ausgangsdrehmoment: 18Nm(159.31lb-in)
Max. Ausgangsradiallast: 0.57kN
Physikalische Spezifikation
Rahmengröße: 57 x 57mm
Motorlänge: 76.5mm
Ausgabetyp: Hohle Bohrung
Durchmesser der Abtriebsbohrung: Φ14mm
Verbindung
| A+ | A- | B+ | B- |
| Schwarz | Grün | Rot | Blau |
Ressourcen
- Vollständiges Datenblatt: 23HS30-2804S-RV_Full_Datasheet.pdf, 23HS30-2804S-RV30-G5_Full_Datasheet.pdf
- Drehmomentkurve: 23HS30-2804S-RV_Torque_Curve.pdf
- NMRV030-40-50.pdf
- NMRV30.STEP
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Induktivität(mH) | 4.8 |
| Phasenwiderstand(ohm) | 1.13 |
| Strom(A) | 2.8 |
| Haltemoment ohne Getriebe(N.m) | 1.9 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 76 |
| Rahmengröße(mm) | Nema 23 (57 x 57) |
| Leitungslänge(mm) | 500 |
| Getriebetyp | Schneckengetriebe |
| Übersetzungsverhältnis | 5 |
| Zahnspiel bei Nulllast | <=1 Grad |
| IP-Bewertung | 40 |
| Durchmesser der Abtriebsbohrung(mm) | 14 |
| Output Type | Hohle Bohrung |
