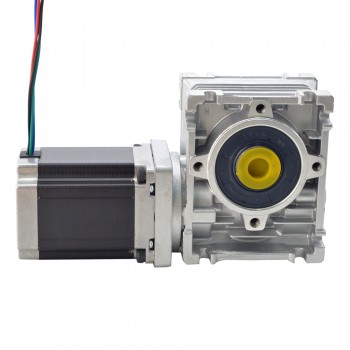

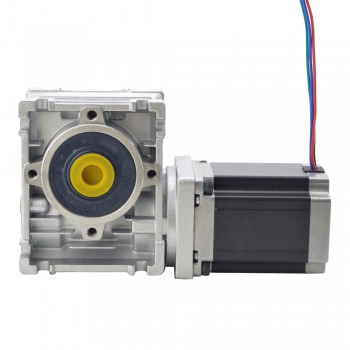

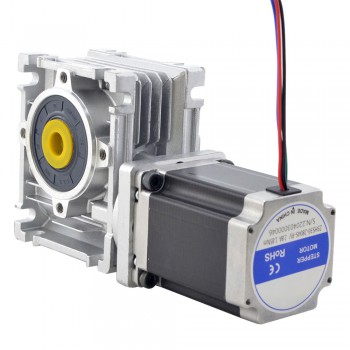

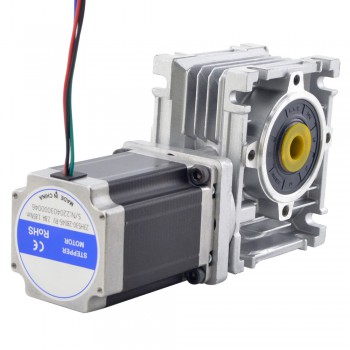

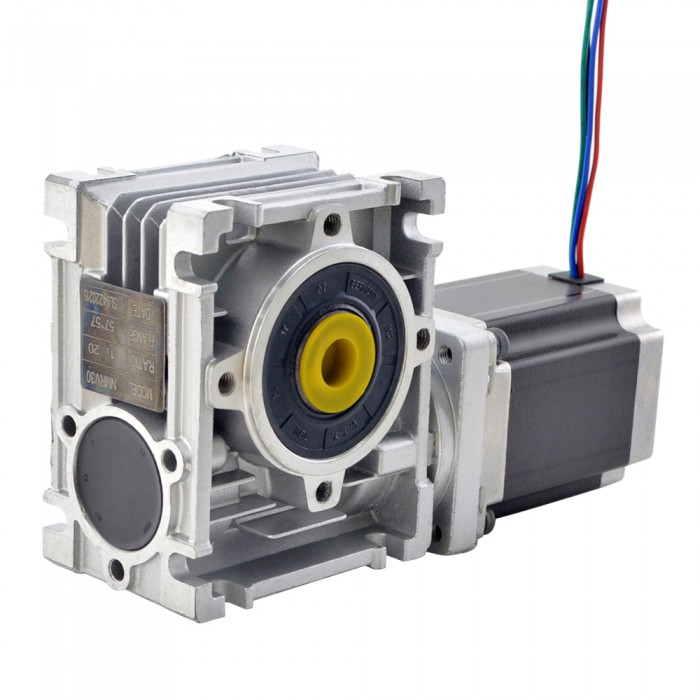

Nema23 Schrittmotor mit 50:1 Schneckengetriebe L=113mm NMRV30 Schneckengetriebe Untersetzungsgetriebe
Nema23 Schrittmotor mit 50:1 Schneckengetriebe L=113mm NMRV30 Schneckengetriebe Untersetzungsgetriebe
Elektrische Spezifikation
Hersteller #: 23HS45-4204S-RV30-G50
Motorentyp: Bipolar
Haltemoment ohne Getriebe: 3.0Nm(425oz.in)
Strom: 4.2A
Phasenwiderstand: 0.88ohms
Induktivität: 3.4mH±20%(1KHz)
Getriebespezifikation
Getriebetyp: Schneckengetriebe
Übersetzungsverhältnis: 50:1
Wirkungsgrad: 55%
Zahnspiel bei Nulllast: <=1°
Max. zulässiges Ausgangsdrehmoment: 17Nm(150.46lb-in)
Max. Ausgangsradiallast: 1.28kN
Physikalische Spezifikation
Rahmengröße: 57 x 57mm
Motorlänge: 113mm
Ausgabetyp: Hohle Bohrung
Durchmesser der Abtriebsbohrung: Φ14mm
Verbindung
| A+ | A- | B+ | B- |
| Schwarz | Grün | Rot | Blau |
Ressourcen
- Vollständiges Datenblatt: 23HS45-4204S-RV_Full_Datasheet.pdf, 23HS45-4204S-RV30-G50_Full_Datasheet.pdf
- Drehmomentkurve: 23HS45-4204S-RV_Torque_Curve.pdf
- NMRV030-40-50.pdf
- NMRV30.STEP
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Induktivität(mH) | 3.4 |
| Phasenwiderstand(ohm) | 0.88 |
| Strom(A) | 4.2 |
| Haltemoment ohne Getriebe(N.m) | 3.0 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 113 |
| Rahmengröße(mm) | Nema 23 (57 x 57) |
| Leitungslänge(mm) | 500 |
| Getriebetyp | Schneckengetriebe |
| Übersetzungsverhältnis | 50 |
| Zahnspiel bei Nulllast | <=1 Grad |
| IP-Bewertung | 40 |
| Durchmesser der Abtriebsbohrung(mm) | 14 |
| Output Type | Hohle Bohrung |
