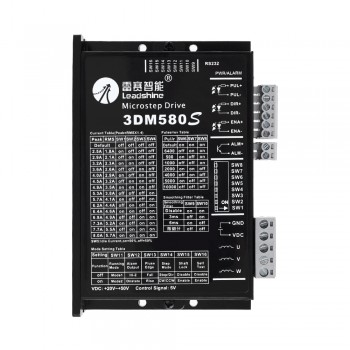

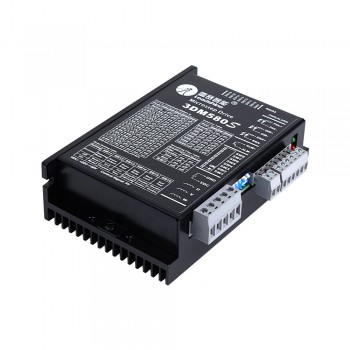

Leadshine 3DM580S 3-Phasen Digitaler Schrittmotortreiber 0.5-8.0A 20-74VDC für Nema 17, 23, 24, 34 Schrittmotor

Leadshine 3DM580S 3-Phasen Digitaler Schrittmotortreiber 0.5-8.0A 20-74VDC für Nema 17, 23, 24, 34 Schrittmotor

Geeignet für eine breite Palette von Schrittmotoren, von NEMA-Rahmengröße 17 bis 34. Es kann in verschiedenen Arten von Maschinen verwendet werden, wie z. B. Laserschneidern, Lasermarkierern, Etikettiermaschinen und so weiter.

Hauptmerkmale:
Step & Direction (PUL/DIR) oder CW/CCW (Doppelimpuls) Steuerung
Empfohlene Versorgungsspannung 20-50 VDC, bis zu 74 VDC
Maximale Impulseingangsfrequenz von 500 kHz im Arbeitszyklus von 50 %
8 Mikroschrittauflösungen von 200–10.000 über DIP-Schalter oder 200–51.200 über Software (Erhöhung um 100)
16 Ausgangsstromeinstellungen von 2,1–8,0 A über DIP-Schalter oder 0,5–8,0 A über Software (Erhöhung um 0,1)
Konfigurierbare Steuerbefehlsglättung zur Reduzierung von Motorvibrationen
Ruhestromreduzierung auf 50 % oder 90 % Auswahl über SW5
Komfortabler Selbsttest zur einfachen Diagnose
Antiresonanz für optimales Drehmoment, besonders sanfte Bewegung, geringe Motorerwärmung und Geräuschentwicklung
Sanfter Start ohne „Sprung“ beim Einschalten
Fehlerausgang
Überspannungs- und Überstromschutz
CE-zertifiziert und RoHS-konform

Elektrische Spezifikationen:
Ausgangsstrom: 0,5–8,0 A (5,7 RMS)
Eingangsspannung: +20~74 VDC (typisch 24–48 VDC)
Logischer Signalstrom: 7~16mA (typisch 10mA)
Impulseingangsfrequenz: 0~500kHz
Minimale Impulsbreite: 1 μs
Isolationswiderstand: 500 MΩ;

Betriebsumgebung und andere Spezifikationen (Tj = 25℃/77℉):
Kühlung: Natürliche Kühlung oder forcierte Kühlung
Umwelt: Staub, Ölnebel und korrosive Gase vermeiden
Umgebungstemperatur: 0℃ - 65℃
Luftfeuchtigkeit: 40 % relative Luftfeuchtigkeit – 90 % relative Luftfeuchtigkeit
Betriebstemperatur: 0℃ - 50℃
Vibration: 10–55 Hz / 0,15 mm
Lagertemperatur: -20℃ - 65℃
Gewicht: ca. 250 g (8,8 oz);

Ressourcen

• 3DM580S.pdf
