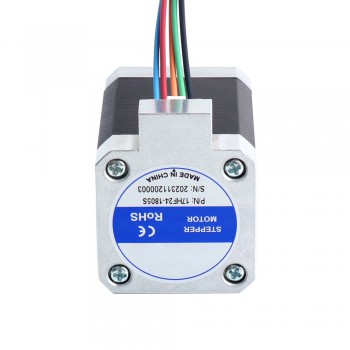

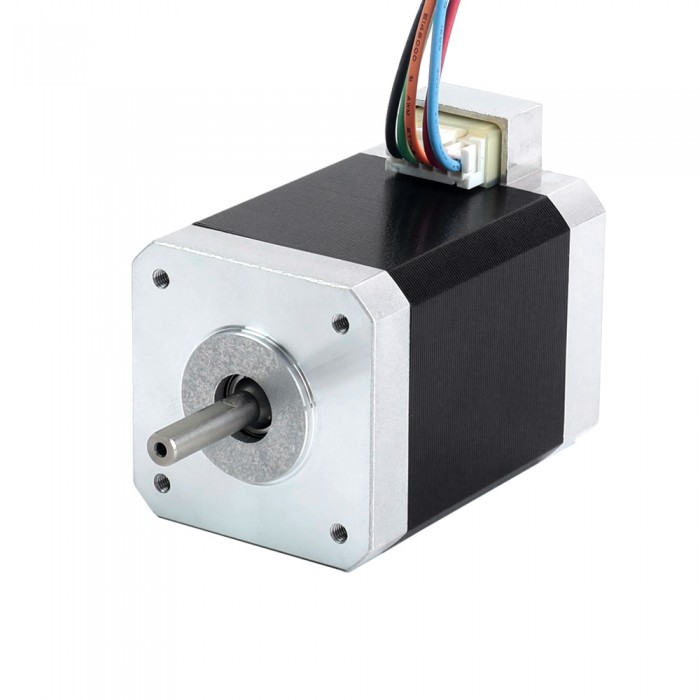

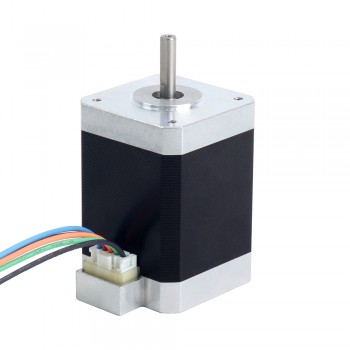

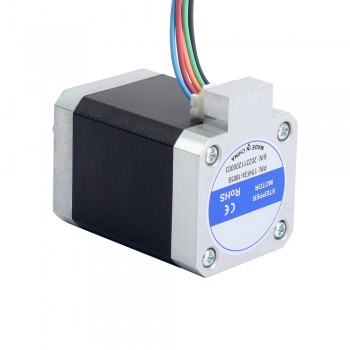

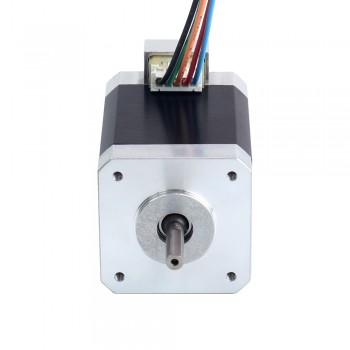

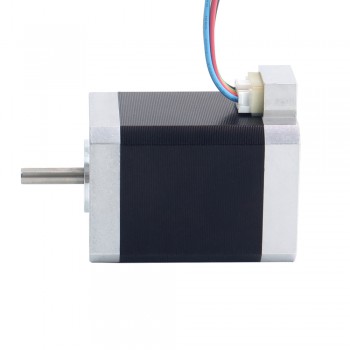

NEMA 17 Schrittmotor 5-Phasen, 0,5 Nm, 0,72°, 1,8A, 42 × 42 × 60 mm, 5-adrig
- Handbücher und Dokumentation:
- Alle Leckereien Keine Tricks
- 6% Rabatt auf den Gesamtbetrag.
- GenieBen Sie Rabatt an der Kasse.
- Gültig bis 4. November 2025
NEMA 17 Schrittmotor 5-Phasen, 0,5 Nm, 0,72°, 1,8A, 42 × 42 × 60 mm, 5-adrig
Dieser 5-Phasen-Schrittmotor verfügt über einen Nennstrom von 1,8 A und ein Haltemoment von 0,5 Nm (70,81 oz.in). Die 5-Phasen-Ausführung unterstützt eine verbesserte Auflösung sowie einen gleichmäßigen Lauf mit reduzierter Geräusch- und Vibrationsentwicklung. Der Motor kann in Anwendungsbereichen wie Drucktechnik, Medizintechnik, Optoelektronik und Messtechnik eingesetzt werden, in denen eine präzise Bewegungssteuerung erforderlich ist.
Elektrische Daten
Hersteller-Teilenummer: 17HF24-1805S
Phasenanzahl: 5
Schrittwinkel: 0,72°
Haltemoment: 0,5 Nm (70,81 oz.in)
Nennstrom/Phase: 1,8 A
Phasenwiderstand: 0,64 ± 10 % Ohm
Induktivität: 0,6 mH ± 20 % (1 kHz)
Physikalische Daten
Gehäusegröße: 42 x 42 mm
Gehäuselänge: 60 mm
Wellendurchmesser: Φ 5 mm
Wellenlänge: 20 mm
Anzahl der Anschlüsse: 5
Anschlusslänge: 300 mm
Gewicht: 0,5 kg
Verbindung
| Pin | A | B | C | D | E |
| Color | Black | Green | Orange | Red | Blue |
| Physikalische Spezifikation | |
|---|---|
| Abtriebswellentyp | D-Schnitt |
| Gewicht(g) | 550 |
| Rahmengröße(mm) | 42x42 |
| IP-Bewertung | 40 |
| Körper Länge(mm) | 60 |
| Leitungslänge(mm) | 300 |
| Anzahl der Leiter | 5 |
| Schaftdurchmesser(mm) | 5 |
| Schaftlänge(mm) | 20 |
| Einzelne Welle/Doppelwelle | Einzelwelle |
| Abtriebswellentyp | D |
| Elektrische Spezifikation | |
| Induktivität(mH) | 0.60 |
| Phasenwiderstand(ohm) | 0.64 |
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 50 |
| Haltemoment (oz.in) | 70.81 |
| Nennstrom (A) | 1.8 |
| Schrittwinkel(Grad) | 0.72 |
| Produkttyp | Hybrid Stepper Motor |
