Nema 17 Schrittmotor für 3D-Drucker DIY CNC-Roboter 0,4A 1.8 Grad 12V 26Ncm 4 Draden Hybrid-Schrittmotor
- Handbücher und Dokumentation: Vollständiges Datenblatt:
Nema 17 Schrittmotor für 3D-Drucker DIY CNC-Roboter 0,4A 1.8 Grad 12V 26Ncm 4 Draden Hybrid-Schrittmotor
Elektrische Spezifikation
Hersteller #: 17HS13-0404S1
Motorentyp: Bipolar
Schrittwinkel: 1.8 Grad
Haltemoment: 26Ncm(36.8oz.in)
Strom: 0.4A
Stromspannung: 12V
Phasenwiderstand: 30ohms
Induktivität: 37mH ± 20%(1KHz)

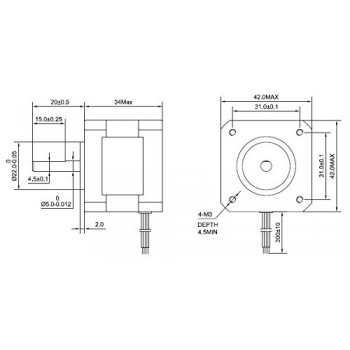

Physikalische Spezifikation
Rahmengröße: 42 x 42mm
Körper Länge: 34mm
Schaftdurchmesser: Φ5mm
Länge desVorderen Schafts: 20mm
Doppel-D-Schnittlänge: 15mm
Anzahl Leiter: 4
Leitungslänge: 1000mm
Gewicht: 230g
Verbindung
|
A+
|
A-
|
B+
|
B-
|
|
Schwarz
|
Grün
|
Rot
|
Blau
|
| Elektrische Spezifikation | |
|---|---|
| Bipolar/Unipolar | Bipolar |
| Haltemoment (Ncm) | 26 |
| Haltemoment (oz.in) | 36.8 |
| Induktivität(mH) | 37 |
| Phasenwiderstand(ohm) | 30 |
| Nennstrom (A) | 0.4 |
| Schrittwinkel(°) | 1.8 |
| Physikalische Spezifikation | |
| Körper Länge(mm) | 34 |
| Rahmengröße(mm) | 42x42 |
| Leitungslänge(mm) | 1000 |
| Anzahl der Leiter | 4 |
| Schaftdurchmesser(mm) | 5 |
| Schaftlänge(mm) | 20 |
| Abtriebswellentyp | D-Schnitt |
| Einzelne Welle/Doppelwelle | Einzelne Welle |
| Gewicht(g) | 280 |
- Stecker: Molex, Harwin, Tyco/AMP, JST etc.
- Anschlussdrähte & Kabel: Sonderlängen, Schutzschlauch
- Welle: Rund, D-Cut, Quergebohrt, Keilnut, Gewinde oder Hohl
- Wicklung: Widerstand, Induktivität, Nennstrom, usw.
Thomas Backmund – 30 Aug 2024
Ich habe ihn gekauft, um einen (3D-gedruckten) Teichfischfutterautomaten mit Strom zu versorgen. Er wurde mit einem Schaltplan geliefert, der zeigt, wie die 4 Drähte angeschlossen werden müssen. Ich gehe davon aus, dass dieser Schrittmotor viele Jahre halten wird, da er nur zweimal am Tag für 2 Minuten laufen muss. Meine Teichfische sind sehr zufrieden damit!
Dimitar – 25 Jun 2024
Diese Motoren funktionieren in meinem Voron gut, sind leise und präzise.
liuenti – 11 Sep 2023
Läuft stabil starker Drehmoment und als Generator auch top. Bin sehr zufrieden.
