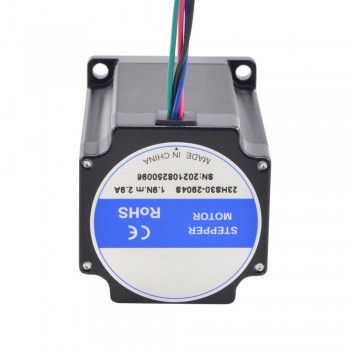

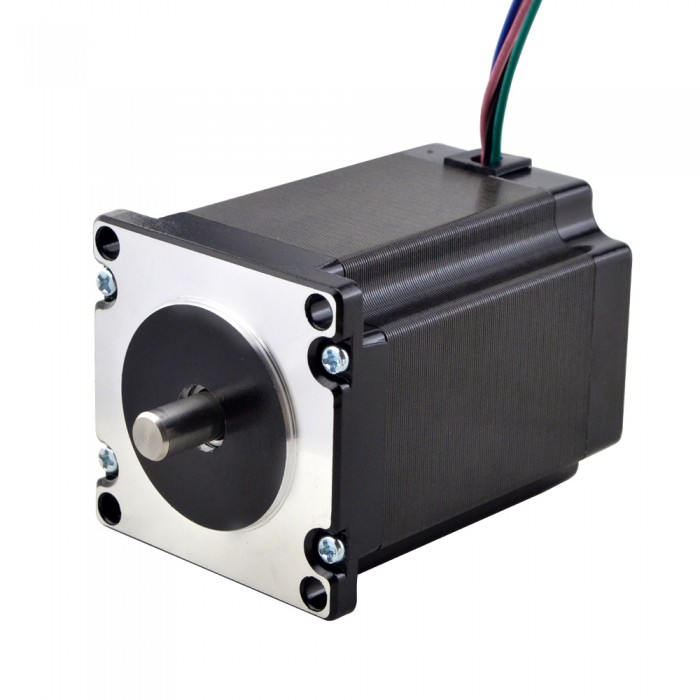

Kurzschaft Nema 23 Schrittmotor Bipolar 1.8 Grad 1,89 Nm 2,9A Hybrid-Schrittmotor mit 4 Anschlüssen

Kurzschaft Nema 23 Schrittmotor Bipolar 1.8 Grad 1,89 Nm 2,9A Hybrid-Schrittmotor mit 4 Anschlüssen

Dieser kurzwellige Nema 23 Schrittmotor mit 13,5 mm Wellenlänge, Motorgröße 57x57x76 mm. Er hat 4 Drähte, jede Phase zieht 2,9A, mit einem Haltemoment von 1,89Nm (269oz.in).

Elektrische Spezifikation

Hersteller #: 23HS30-2904S

Motorentyp: Bipolar

Schrittwinkel: 1.8Grad

Haltemoment: 1.89Nm(269oz.in)

Strom: 2.9A

Phasenwiderstand: 1.13ohms

Induktivität: 4.8mH ± 20%(1KHz)

Physikalische Spezifikation

Rahmengröße: 57 x 57mm

Körper Länge: 76mm

Schaftdurchmesser: Φ8mm

Schaftlänge: 13.5mm

Anzahl Leiter: 4

Leitungslänge: 500mm

Gewicht: 1.2kg

Verbindung

Ressourcen

• Vollständiges Datenblatt:23HS30-2904S.pdf
• Drehmomentkurve:23HS30-2904S_Torque_Curve.pdf
• 23HS30-2904S.STEP
