Anwendung des Hohler Drehantriebs in Robotergelenken

Der hohle Drehantrieb hat sich in den letzten Jahren als eine Schlüsseltechnologie in der Robotik etabliert. Seine besondere Bauweise mit einer hohlen Abtriebswelle bietet nicht nur mechanische Vorteile, sondern ermöglicht auch eine kompaktere und flexiblere Integration in Robotergelenken. Im Folgenden werden die Funktionsweise, die Vorteile sowie typische Einsatzszenarien in Robotergelenken erläutert.

1. Funktionsprinzip des hohlen Drehantriebs

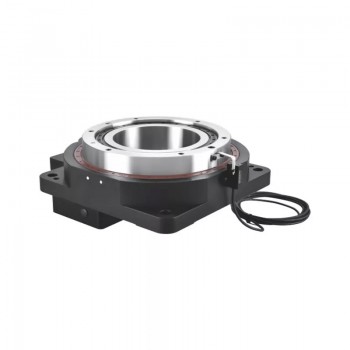

Ein hohler Drehantrieb kombiniert Getriebe, Motor und oft auch Encoder zu einer kompakten Einheit. Die zentrale Besonderheit ist die durchgehende Hohlwelle, die es erlaubt, Kabel, Schläuche oder optische Leitungen direkt durch die Achse zu führen. Dies minimiert äußere Verkabelungen, reduziert Störquellen und schützt empfindliche Leitungen vor mechanischer Belastung. Die Antriebe arbeiten oft mit Harmonic-Drive- oder Zykloidgetrieben, um hohe Drehmomente bei gleichzeitig hoher Positionsgenauigkeit zu erzielen.

2. Vorteile in Robotergelenken

In Robotergelenken sind Platzbedarf, Gewicht und Präzision entscheidend. Der hohle Drehantrieb bietet hier mehrere Vorteile:

Kompakte Bauform: Durch die Integration von Motor und Getriebe in einem Gehäuse wird die Baugröße deutlich reduziert.

Kabelmanagement: Leitungen für Sensoren, Greifer oder Kameras können intern geführt werden, was das Risiko von Kabelbrüchen minimiert und die Bewegungsfreiheit erhöht.

Hohe Steifigkeit und Genauigkeit: Die präzise Fertigung der Getriebekomponenten sorgt für eine exakte Positionierung – ein Muss für Industrieroboter und kollaborative Roboter (Cobots).

Einfache Integration: Durch die modulare Bauweise lassen sich hohle Drehantriebe leicht in bestehende Gelenkkonstruktionen einfügen.

3. Typische Anwendungen in der Robotik

Hohle Drehantriebe werden vor allem in Gelenkachsen von Industrierobotern eingesetzt, beispielsweise in Achsen 4 bis 6, wo hohe Beweglichkeit gefordert ist. In Cobots ermöglichen sie ein schlankes Design und eine sichere Kabelführung für Endeffektoren. Auch in Servicerobotern finden sie Anwendung, etwa in Schulter- und Ellbogengelenken, um komplexe Bewegungsabläufe zu realisieren.

Ein besonders zukunftsträchtiges Feld ist die medizinische Robotik: Hier profitieren OP-Roboter von der kompakten Bauweise und der Möglichkeit, empfindliche Versorgungsleitungen geschützt durch die Achse zu führen.

4. Herausforderungen und Ausblick

Trotz ihrer Vorteile stehen Entwickler vor Herausforderungen wie hohen Herstellkosten und der Notwendigkeit präziser Montage. Mit fortschreitender Fertigungstechnologie, kostengünstigeren Präzisionslagern und verbesserter Antriebsregelung dürfte sich der hohle Drehantrieb jedoch noch stärker durchsetzen.

Künftig könnten integrierte Sensorik und smarte Steuerungselektronik direkt im Antrieb verbaut werden, um Zustandsüberwachung und vorausschauende Wartung zu ermöglichen.

Der hohle Drehantrieb ist mehr als nur ein platzsparender Antrieb – er ist ein Enabler für kompakte, leistungsfähige und wartungsfreundliche Robotergelenke. Mit der zunehmenden Verbreitung von Robotern in Industrie, Service und Medizin wird seine Bedeutung weiter steigen. Wer in der Robotik auf hohe Präzision und flexible Integration setzt, kommt an dieser Technologie kaum vorbei.
