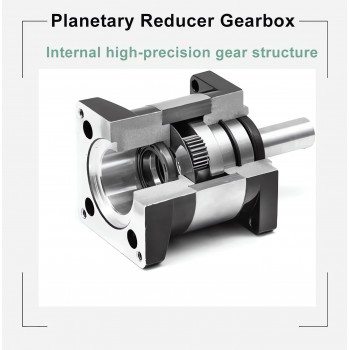

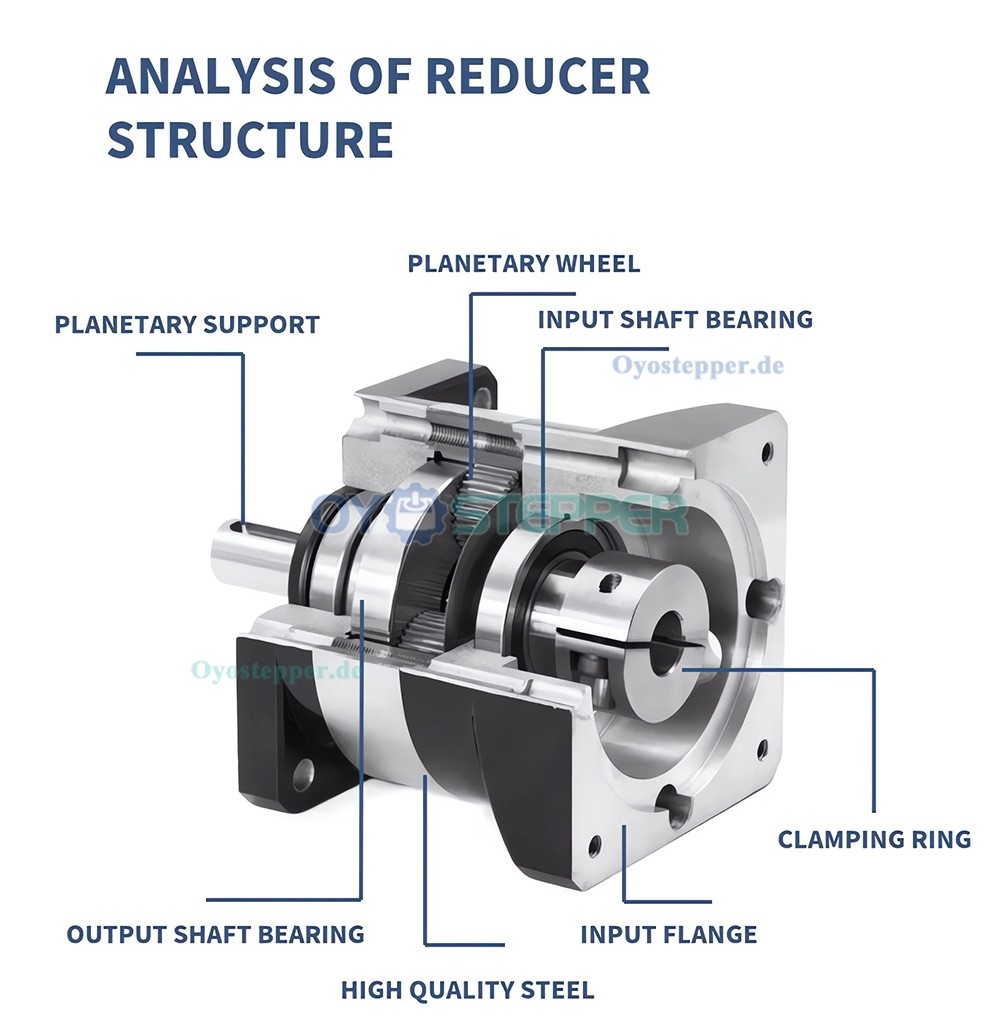

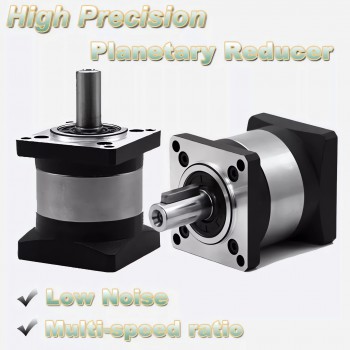

DLF-Serie Planetengetriebe für NEMA 23-Schrittmotoren, 1/4'-Eingang (6,35mm/8mm)

DLF-Serie Planetengetriebe für NEMA 23-Schrittmotoren, 1/4'-Eingang (6,35mm/8mm)



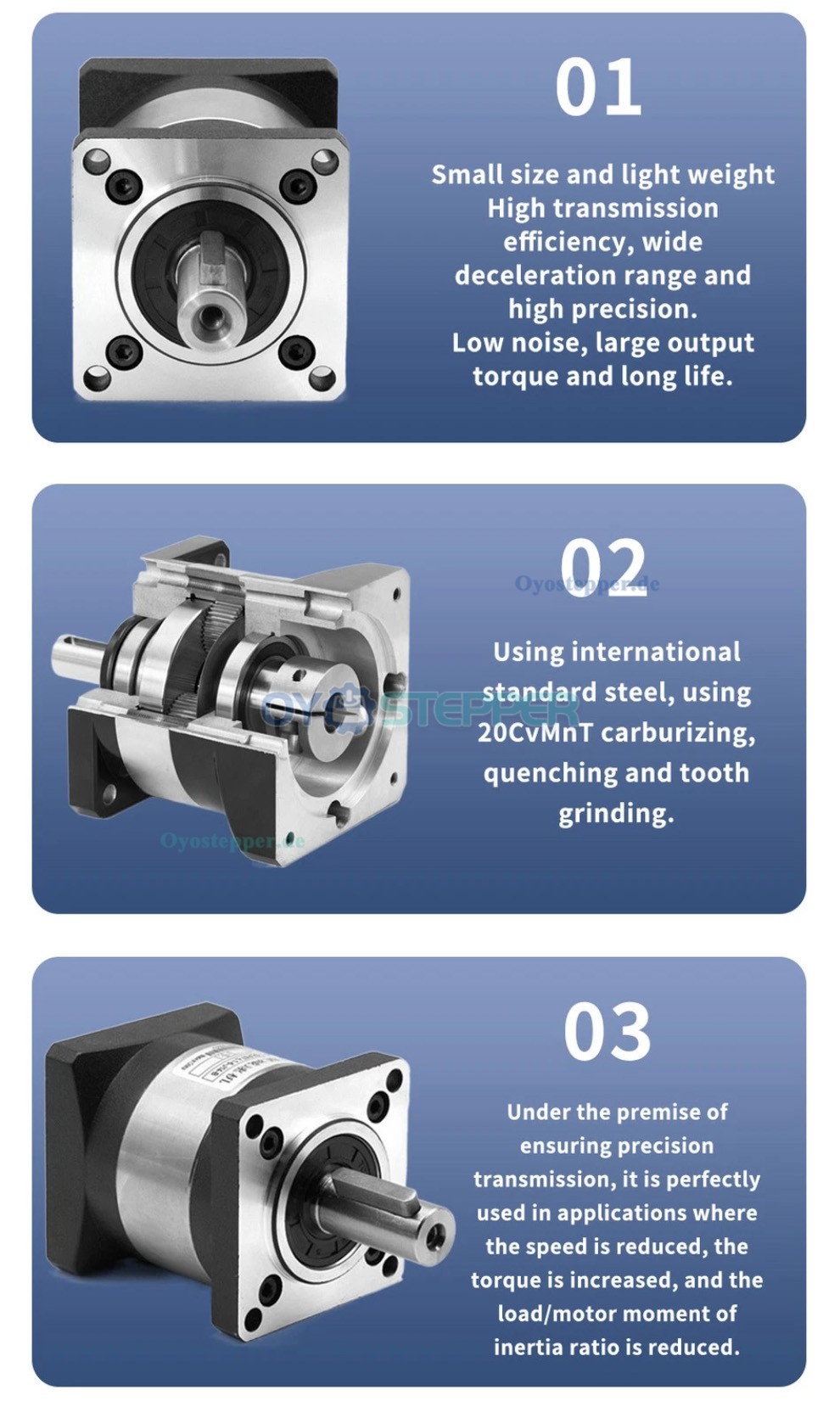

Spezifikation

Übersetzungsverhältnisse:

1-stufig (L1): 4:1 / 5:1 / 7:1 / 10:1

2-stufig (L2): 16:1 / 20:1 / 25:1 / 35:1 / 40:1 / 50:1 / 70:1 / 100:1


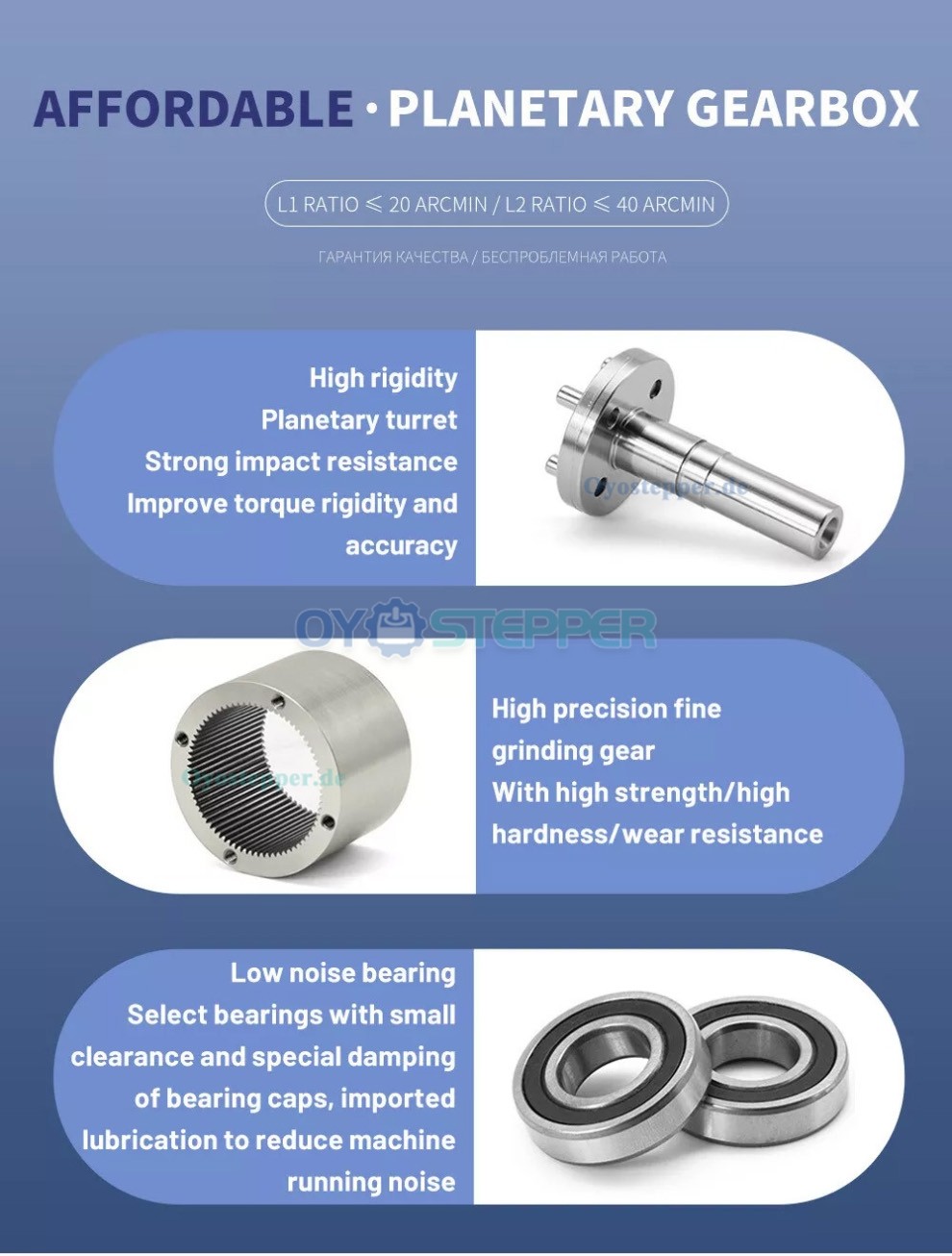

Spiel:

L1: ≤ 20 Bogenminuten

L2: ≤ 40 Bogenminuten;


Nenn-Ausgangsdrehmoment:

27 Nm (4:1)

29 Nm (5:1)

19 Nm (7:1)

8 Nm (10:1)

30 Nm (16:1 / 20:1 / 40:1)

33 Nm (25:1 / 35:1 / 50:1);


Wirkungsgrad und Abmessungen:

Volllast-Wirkungsgrad: L1 ≥ 95%, L2 ≥ 90%

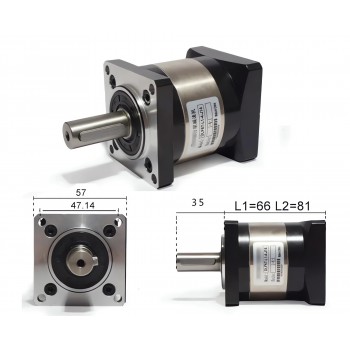

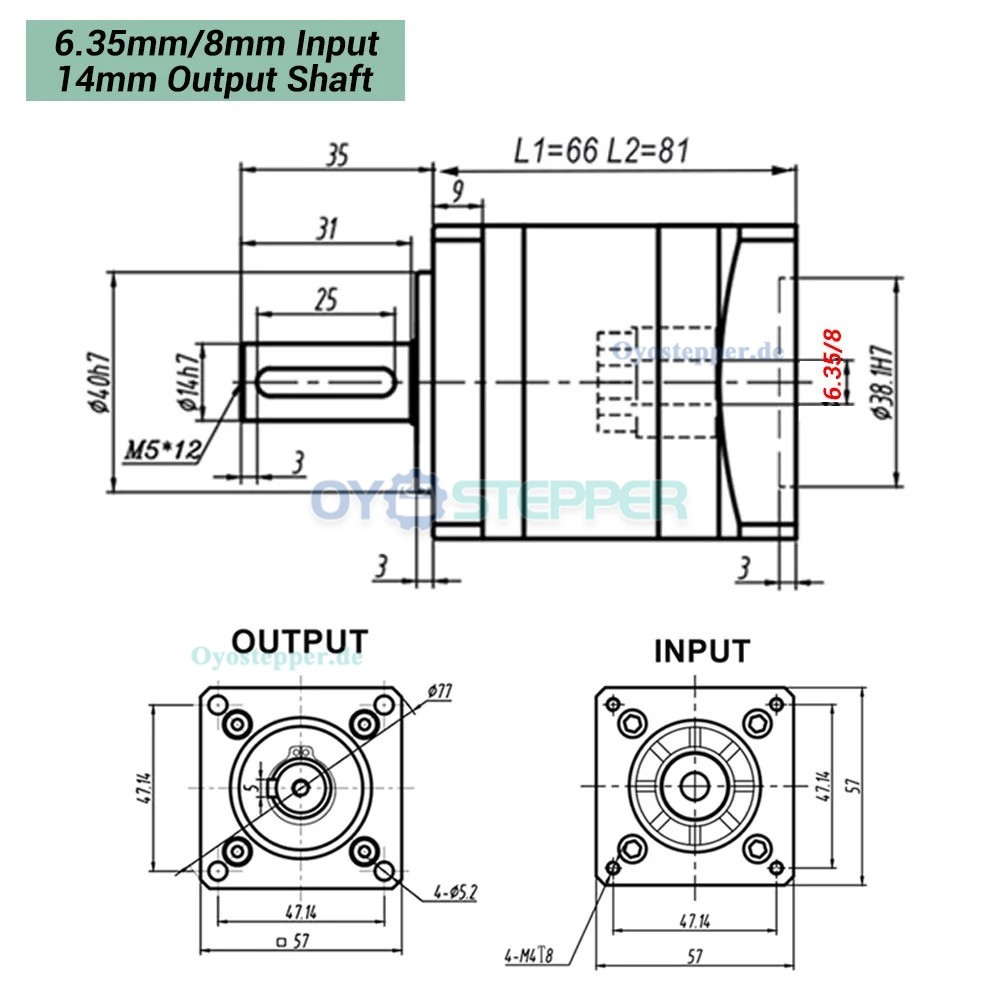

Gehäuselänge: L1 = 66 mm, L2 = 81 mm

Belastbarkeit und Geschwindigkeit:

Maximale Radialkraft: 320 N

Maximale Axialkraft: 240 N

Maximale Eingangsdrehzahl: 4000 U/min

Nenn-Eingangsdrehzahl: 3000 U/min;


Schnittstelle:

Ausgangswelle: 14 mm

Wellenhülse: 8 mm auf 6,35 mm (für Geräte mit 6,35 mm Aufnahmebohrung);

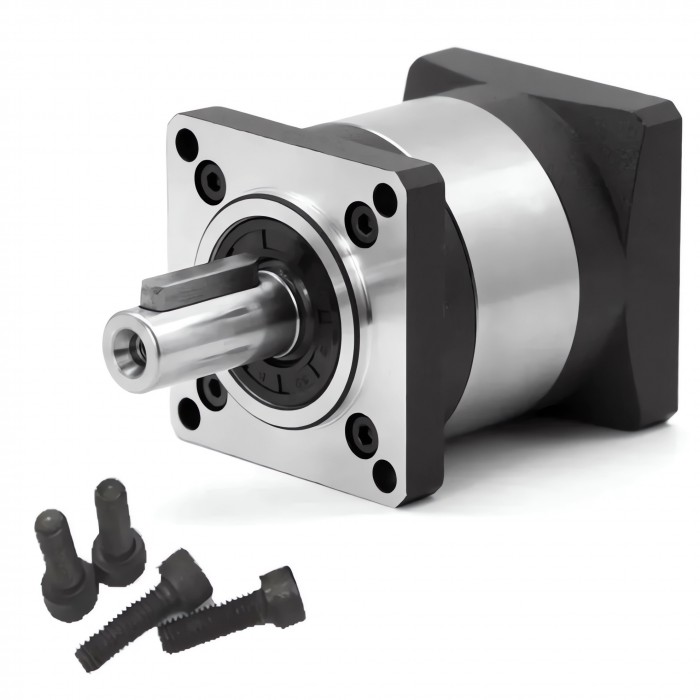

Lieferumfang:

1 × Planetengetriebe

1 × Passfeder

4 × Montageschrauben

1 × Wellenhülse (8 mm auf 6,35 mm)
