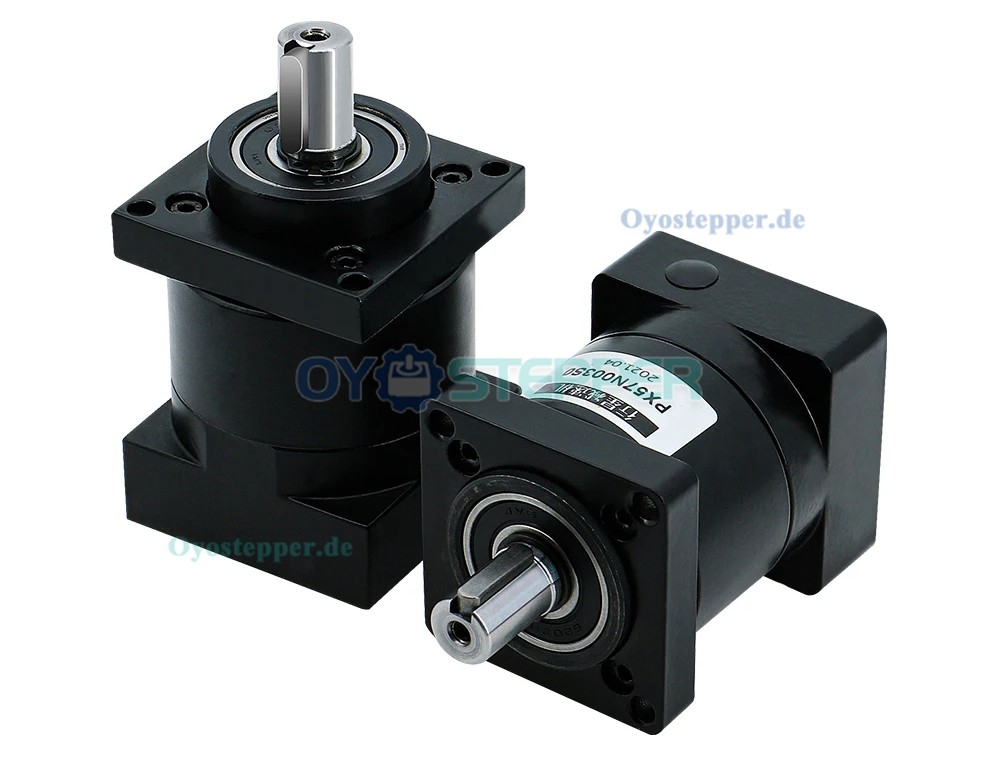

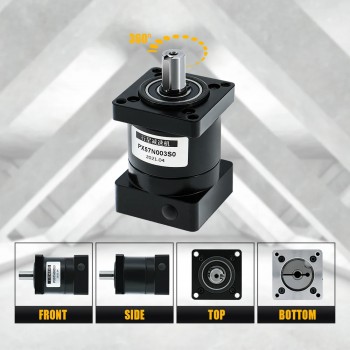

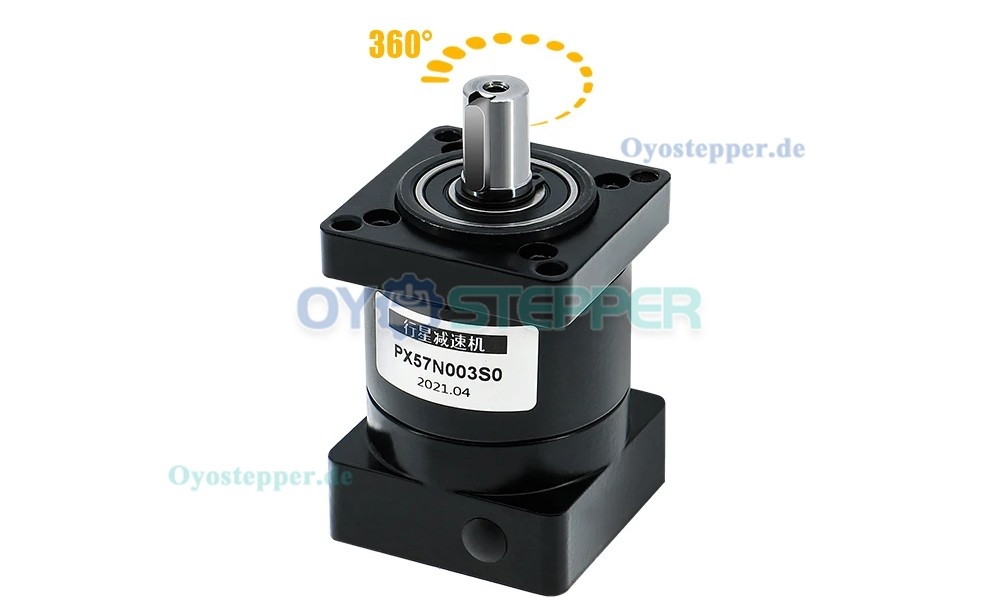

PX57 Planetengetriebe / Geschwindigkeitsreduzierer für NEMA 23 Schrittmotor,8mm Eingangswelle
PX57 Planetengetriebe / Geschwindigkeitsreduzierer für NEMA 23 Schrittmotor,8mm Eingangswelle

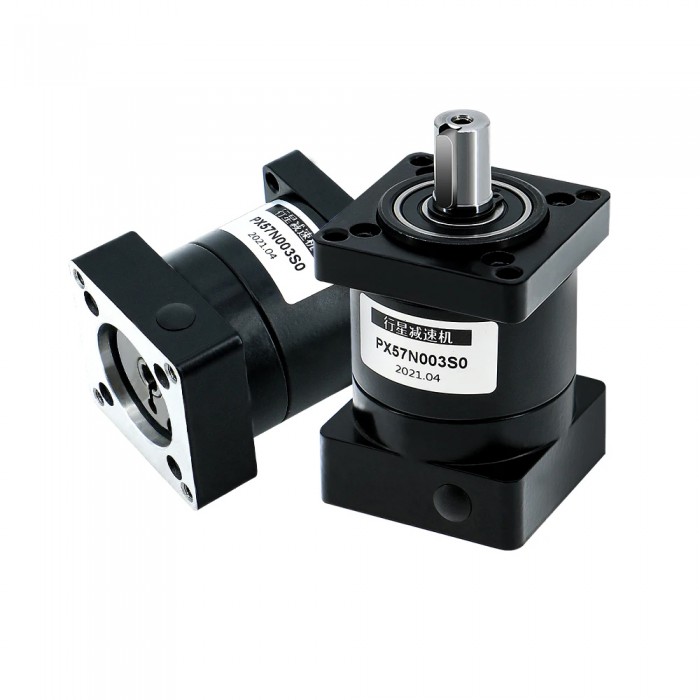

Das PX57 Planetengetriebe ist für den Einsatz mit NEMA 23 Schrittmotoren konzipiert und verfügt über eine Eingangswelle mit 8 mm Durchmesser. Es bietet ein Ausgangsdrehmoment von bis zu 40 N·m bei einer maximalen Eingangsdrehzahl von 3000 U/min. Mit Übersetzungsverhältnissen von 4:1 bis 216:1 lässt sich das Getriebe an verschiedene Anwendungsanforderungen anpassen.

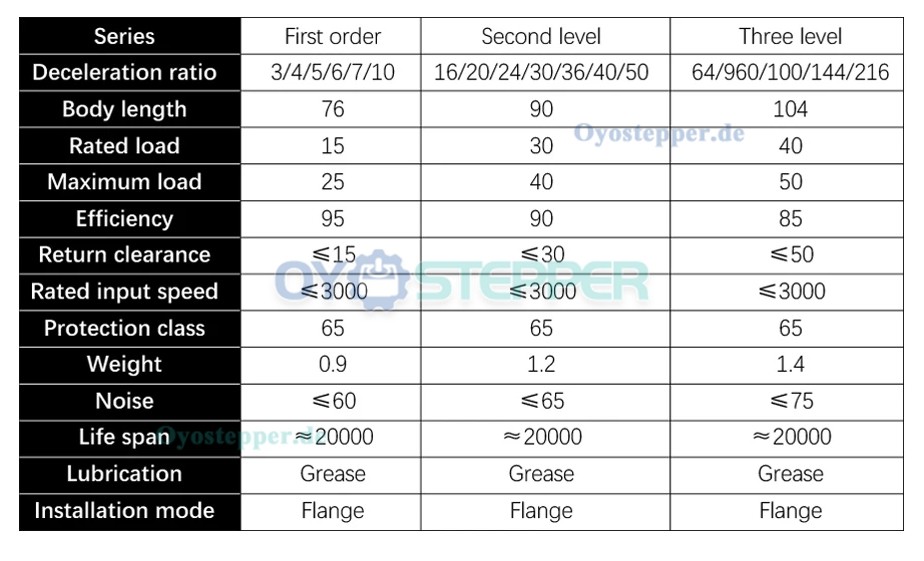

Spezifikationen
Eingangsdrehzahl: 3000 U/min
Ausgangsdrehmoment: 40 N·m
Modellnummer: PX57
Getriebetyp: Planetengetriebe (Planeten-Untersetzungsgetriebe)
Zertifizierung: CE
Übersetzungsverhältnisse: 4:1 / 6:1 / 10:1 / 16:1 / 24:1 / 36:1 / 64:1 / 96:1 / 100:1 / 216:1
Wirkungsgrad: 95 %, 90 %, 85 % (abhängig vom Übersetzungsverhältnis)
Schutzart: IP65
Geräuschpegel: ≤ 60 / 65 / 70 dB
Eingangswelle: 8 mm
Abtriebswelle: 14 mm

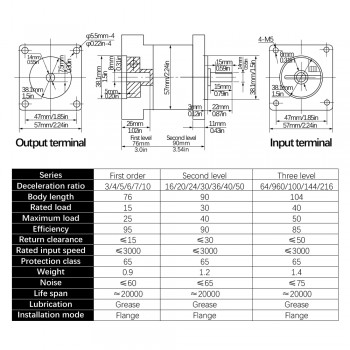

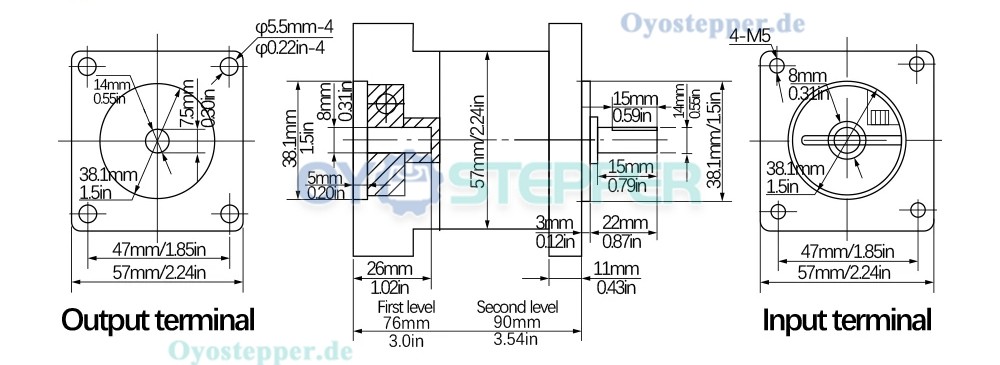

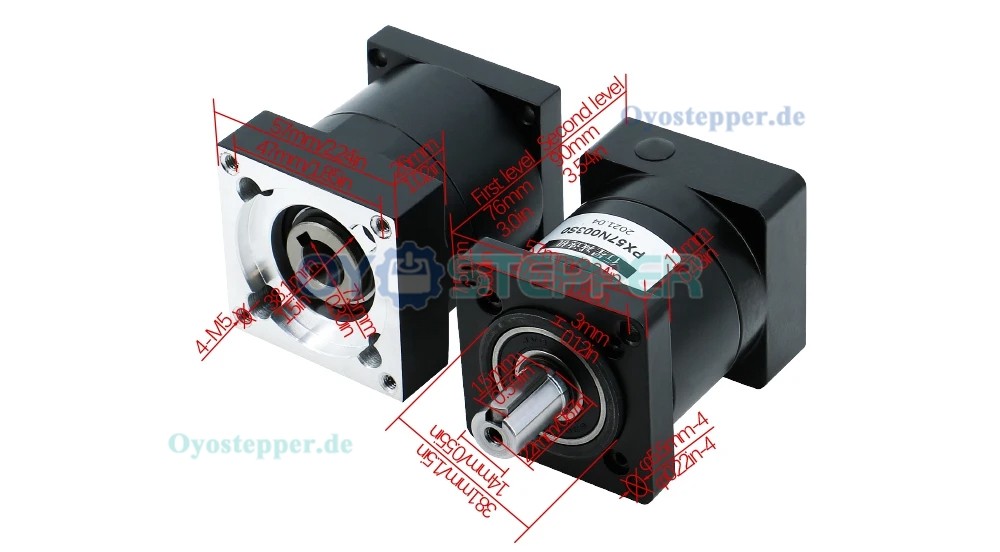

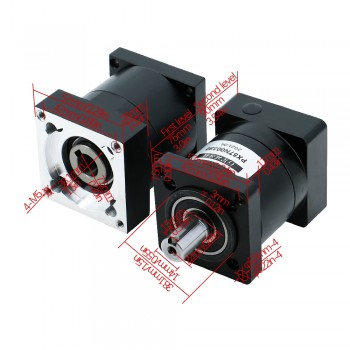

| Physikalische Spezifikation | |
|---|---|
| Rahmengröße(mm) | 57 x 57 |
| Gewicht(g) | 900 / 1200 / 1400 |
| Länge des Getriebes(mm) | 76 / 90 / 104 |
| Durchmesser der Eingangswelle(mm) | 8 |
| Länge der Eingangswelle(mm) | 26 |
| Durchmesser der Abtriebswelle(mm) | 14 |
| Länge der Abtriebswelle(mm) | 15 |
| Getriebetyp | Planetengetriebe |
| Übersetzungsverhältnis | 3:1 / 144:1 / 216:1 / 4:1 / 5:1 / 6:1 / 7:1 / 10:1 / 16:1 / 20:1 / 24:1 / 30:1 / 36:1 / 40:1 / 50:1 / 64:1 / 96:1 / 100:1 |
| Abtriebswellentyp | Keyway Shaft |
| Produktreihe | PX57 |

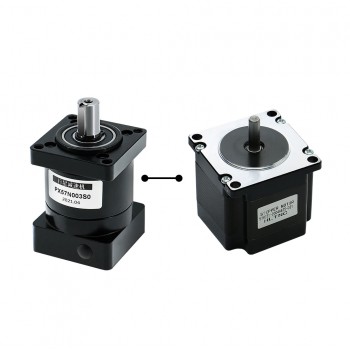

| Passend für Motor | Nema 23 |
