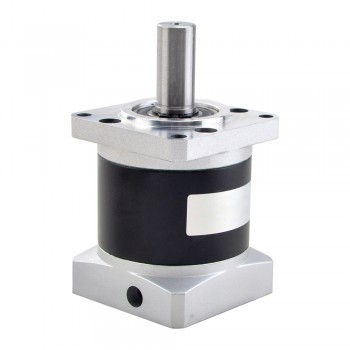

TQMG-Serie Planetengetriebe 20:1 Spiel 50 arc-min ür 8mm Welle Nema 23 Schrittmotor

TQMG-Serie Planetengetriebe 20:1 Spiel 50 arc-min ür 8mm Welle Nema 23 Schrittmotor
Artikelnummer:TQMG23-G20-D8
Rezension schreiben
Preis:€35.83
Menge:- +

Mengenpreis:
Kaufmenge Einzelpreis Rabatt
5 €34.03 5%
10 €32.25 10%
50 €30.46 15%
100 €28.66 20%
In den Warenkorb legen

TQMG-Serie Planetengetriebe 20:1 Spiel 50 arc-min ür 8mm Welle Nema 23 Schrittmotor



Dieses Planetengetriebe ist mit einer Eingangswellenkupplung ausgestattet, die an einen Standard-Schrittmotor mit 8 mm kurzer Welle nach Nema 23, einen bürstenlosen Gleichstrommotor und einen gebürsteten Gleichstrommotor passt.

Einer der passenden Motoren ist 23HS30-2904S, für andere Motoren wenden Sie sich bitte an unseren technischen Support für eine kundenspezifische Motorwelle.



Getriebespezifikation

Hersteller #: TQMG23-G20-D8

Getriebetyp: Planeten

Übersetzungsverhältnis: 20: 1

Wirkungsgrad: 90%

Zahnspiel bei Nulllast: <=50arcmin

Max.zulässiges Drehmoment: 25Nm(221.27lb-in)

Geräusch: <=60dB

Wasserdichte Bewertung: IP54

Lebensdauer: 20000Stunden



Physikalische Spezifikation

Rahmengröße: 57 x 57mm

Länge des Getriebes: 68mm

Abtriebswellentyp: Passfedernut Welle

Durchmesser der Abtriebswelle: Φ14mm

Länge der Abtriebswelle: 34mm

Durchmesser der Eingangswelle: Φ8mm

Länge der Eingangswelle: 13.5mm



Ressourcen

Précédent: NMRV50 Schneckengetriebe 10:1 für Nema 34 Schrittmotor 19mm Eingangswellendurchmesser
Suivant: RT-65B MEANWELL 64,6W CNC-Schaltnetzteil mit drei Ausgängen
Physikalische Spezifikation
Rahmengröße(mm) 57 x 57
Gewicht(g) 820
Länge des Getriebes(mm) 55.5
Durchmesser der Eingangswelle(mm) 8
Länge der Eingangswelle(mm) 13.5
Durchmesser der Abtriebswelle(mm) 14
Länge der Abtriebswelle(mm) 34
Anzug für Motor Nema 23
Getriebetyp PLM Series
Übersetzungsverhältnis 20
Zahnspiel bei Nulllast <=30arcmin
Produktart GEARBOX
Abtriebswellentyp Passfedernut Welle Welle
