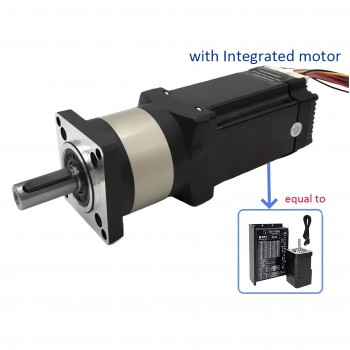

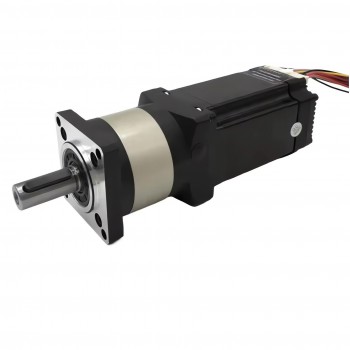

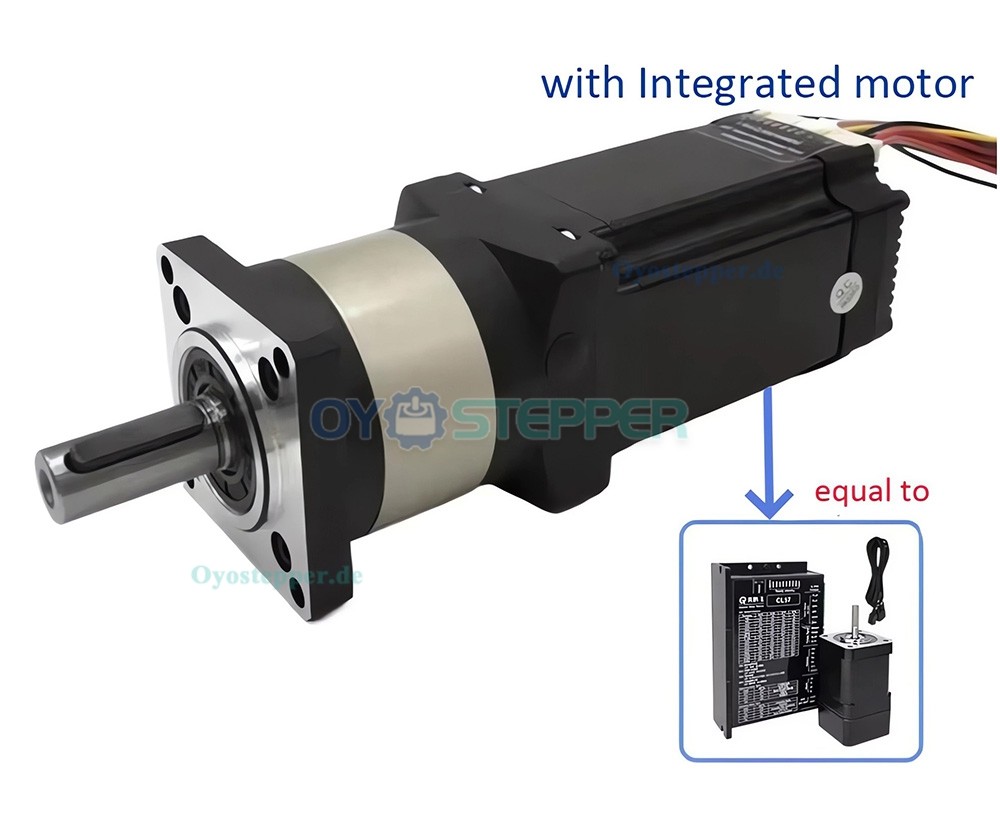

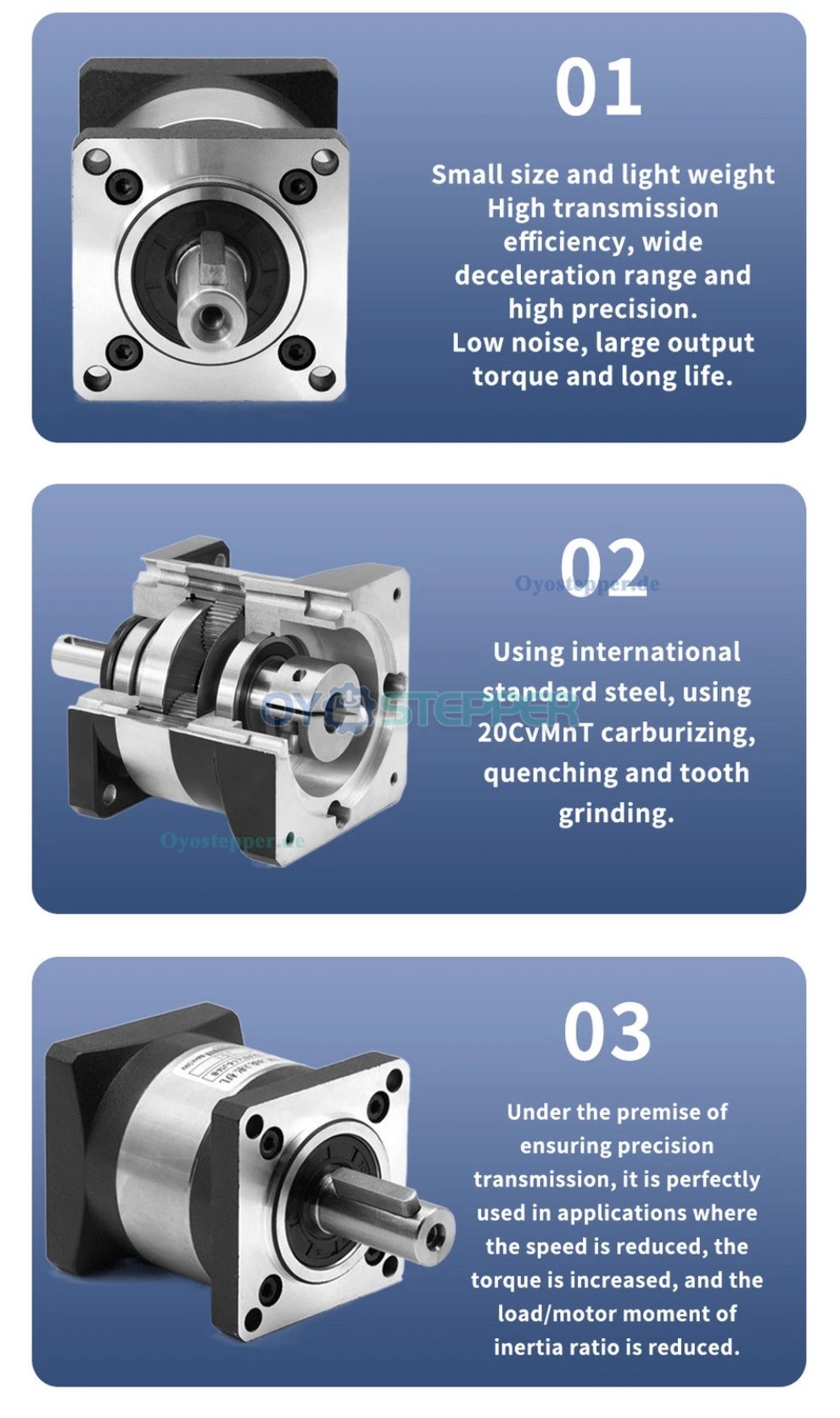

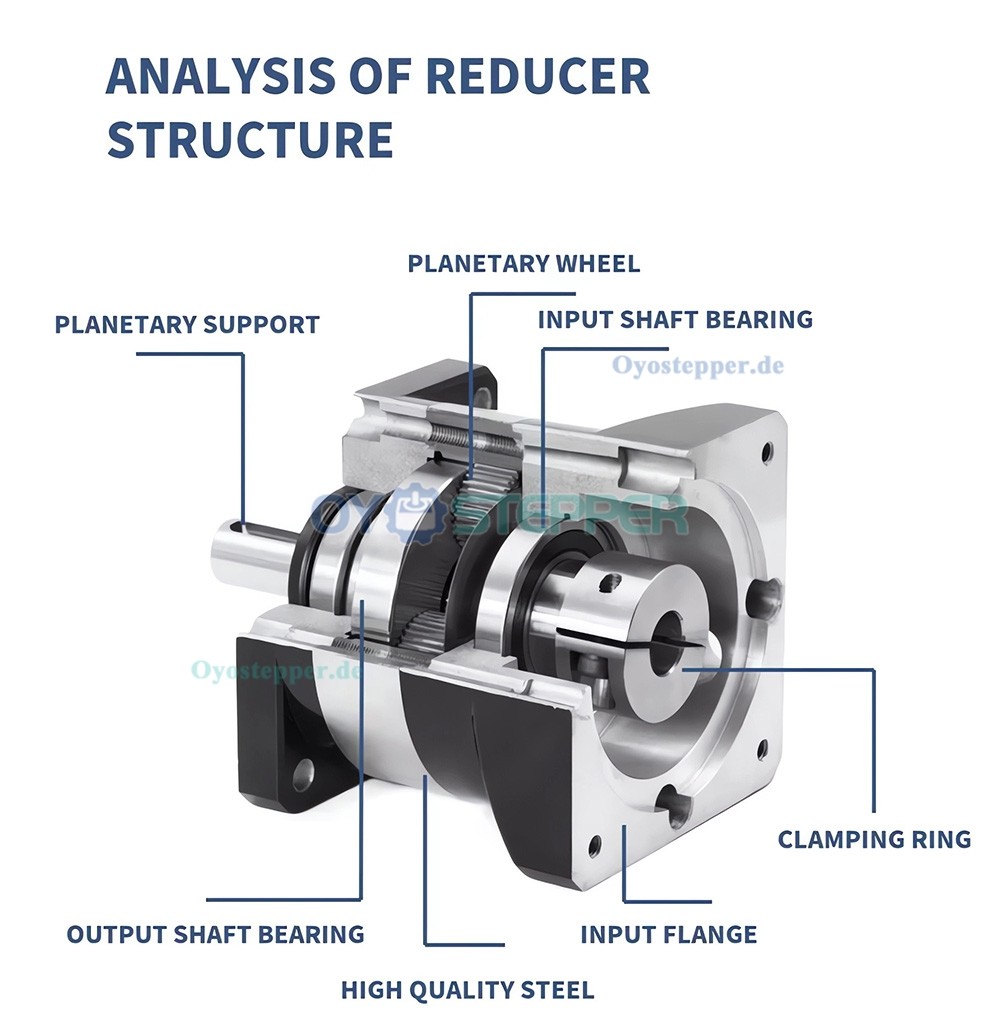

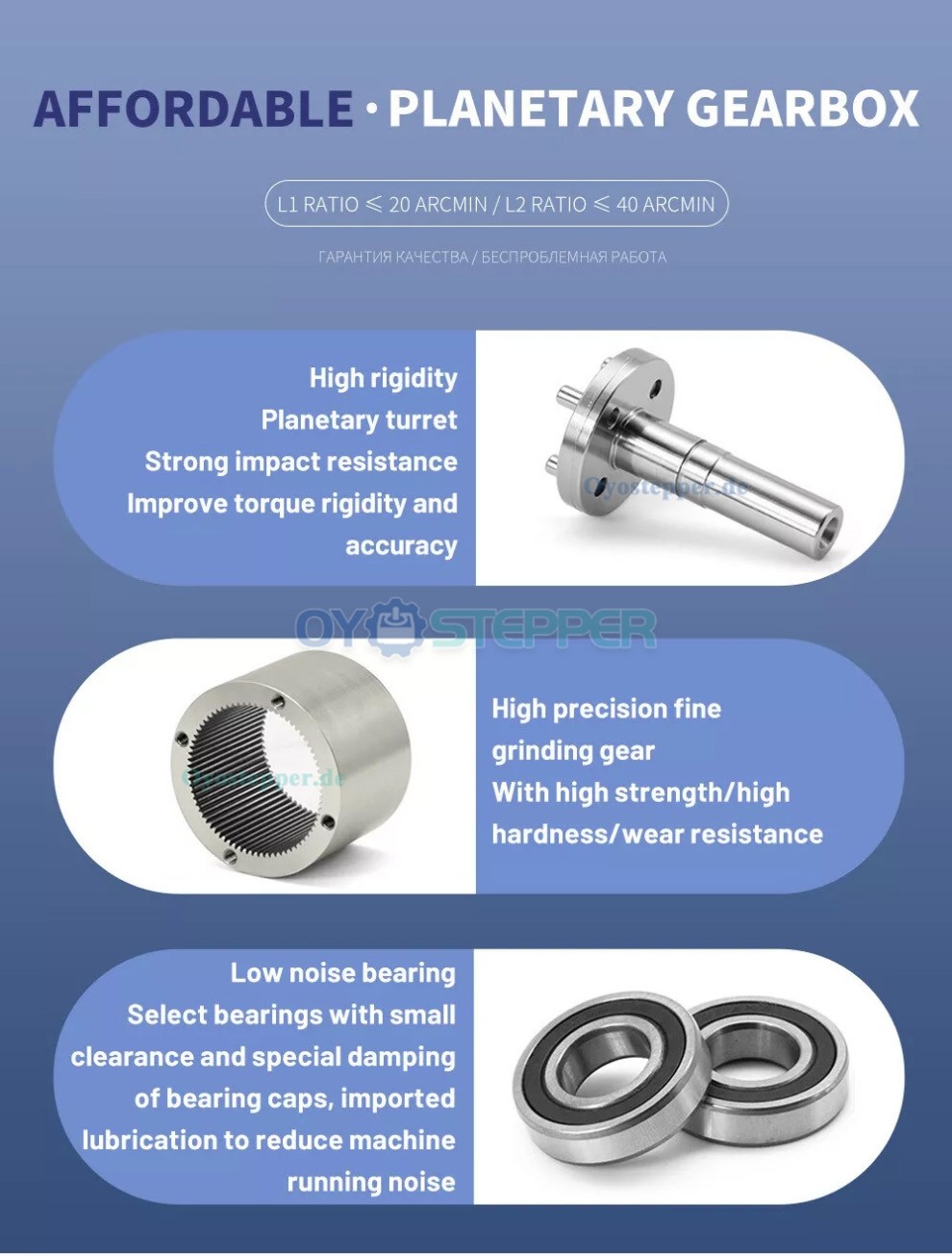

DLF-Serie Planetengetriebe mit Integrierter 2Nm-NEMA23-Schrittmotor-Kit (14mm Ausgang)

DLF-Serie Planetengetriebe mit Integrierter 2Nm-NEMA23-Schrittmotor-Kit (14mm Ausgang)

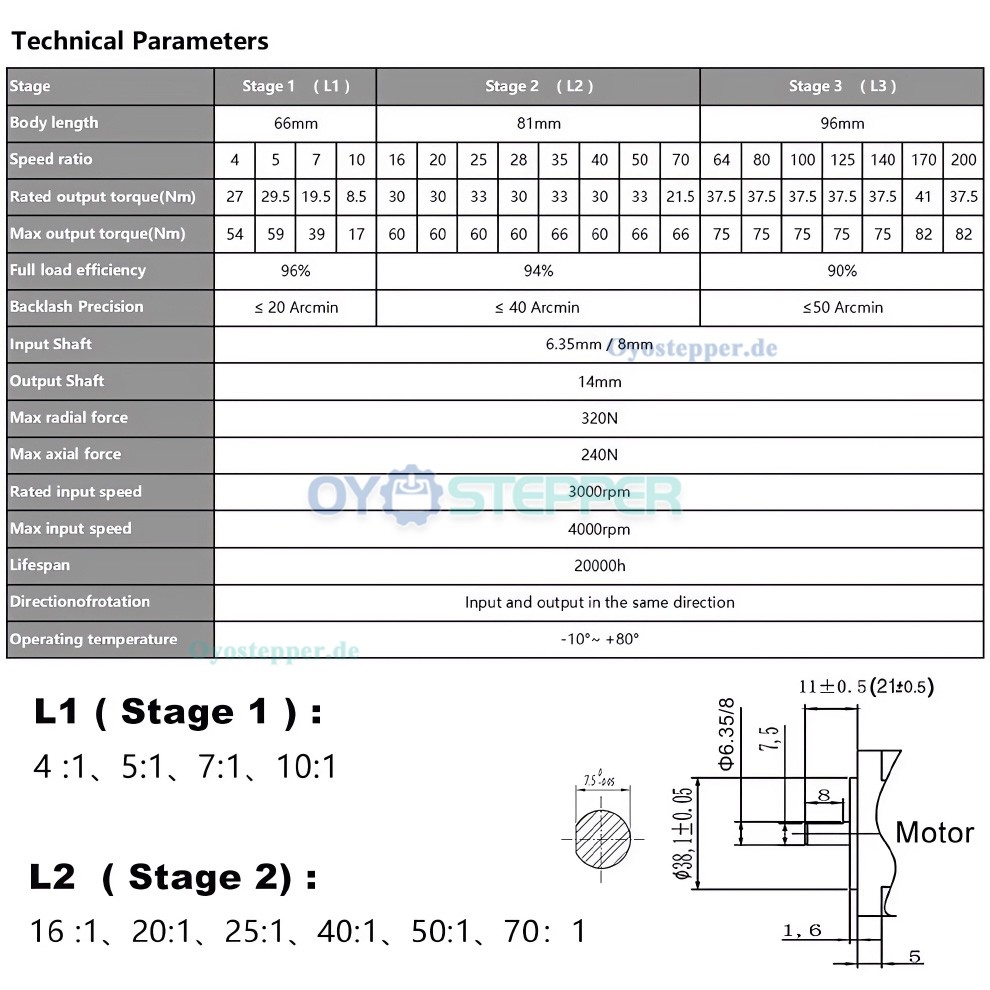

Spezifikation

Übersetzungsverhältnisse:

Einstufig (L1): 4:1 / 5:1 / 7:1 / 10:1

Zweistufig (L2): 16:1 / 20:1 / 25:1 / 35:1 / 40:1 / 50:1 / 70:1 / 100:1;



Spiel:

L1: ≤ 20 Bogenminuten

L2: ≤ 40 Bogenminuten

Nenn-Ausgangsdrehmoment:

27 N·m (4:1)

29 N·m (5:1)

19 N·m (7:1)

8 N·m (10:1)

30 N·m (16:1 / 20:1 / 40:1)

33 N·m (25:1 / 35:1 / 50:1);



Wirkungsgrad und Abmessungen:

Volllast-Wirkungsgrad: L1 ≥ 95%, L2 ≥ 90%

Gehäuselänge: L1 = 66 mm, L2 = 81 mm;


Belastbarkeit und Geschwindigkeit:

Maximale Radialkraft: 320 N;

Maximale Axialkraft: 240 N;

Maximale Eingangsdrehzahl: 4000 U/min;

Nenn-Eingangsdrehzahl: 3000 U/min;

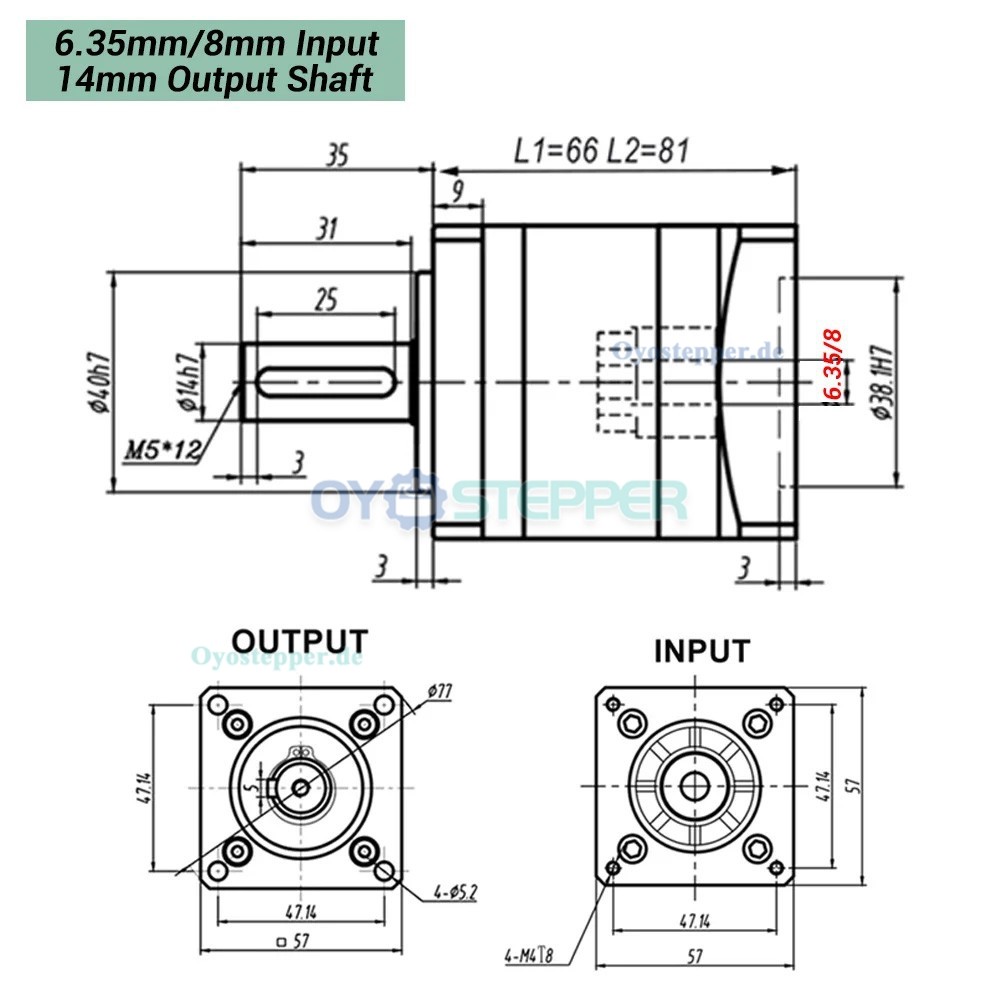

Schnittstelle:

Ausgangswelldurchmesser: 14 mm

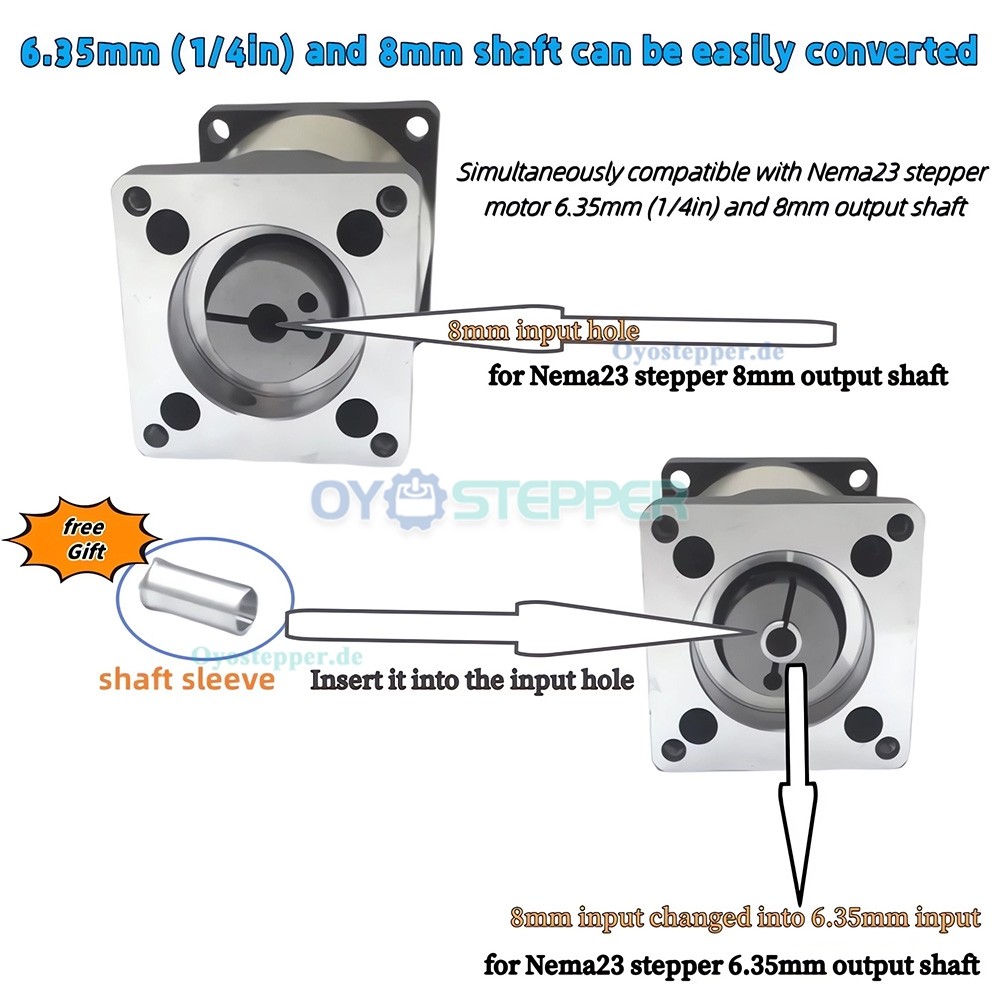

Wellenadapterhülse: 8 mm auf 6,35 mm (für Geräte mit 6,35 mm Aufnahmebohrung)

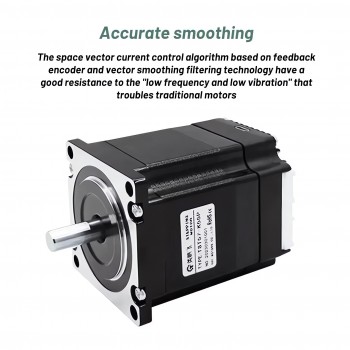

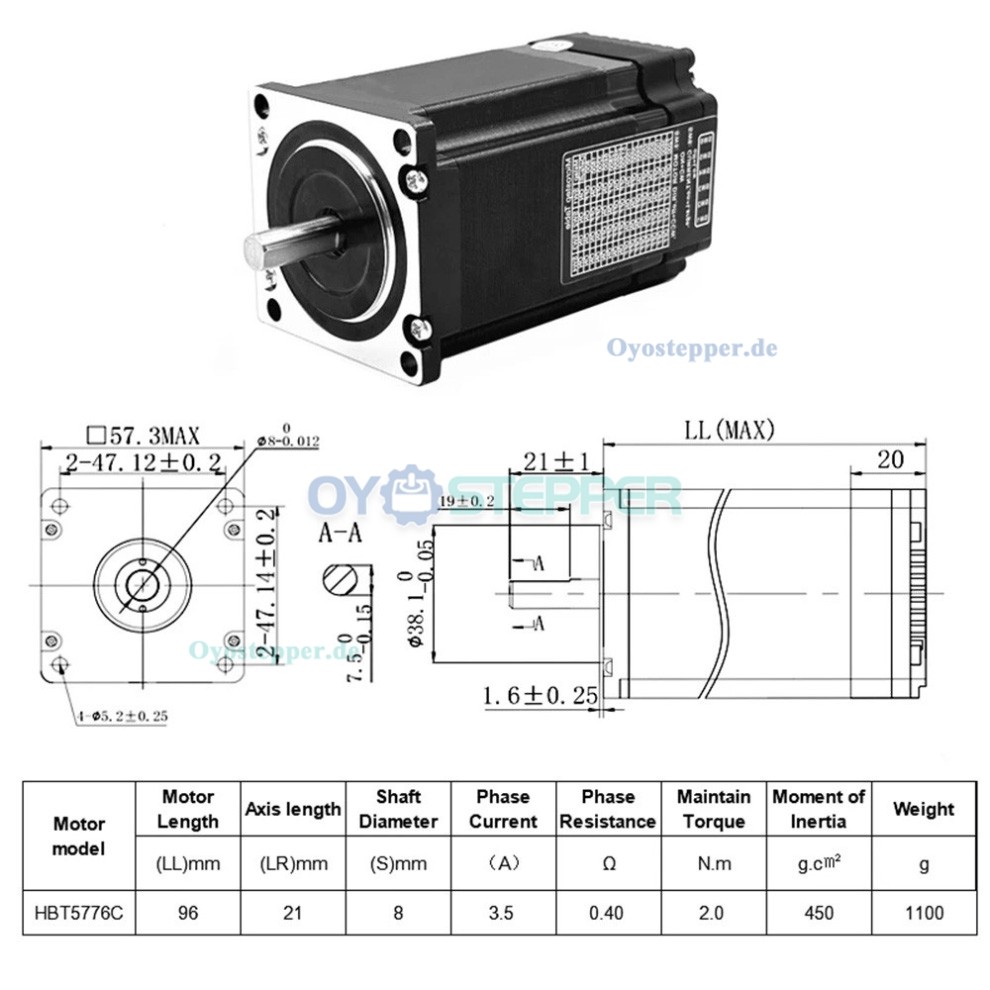

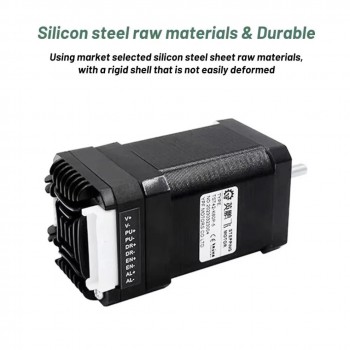

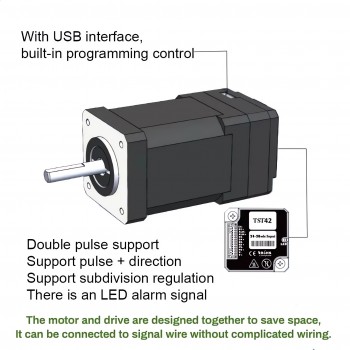

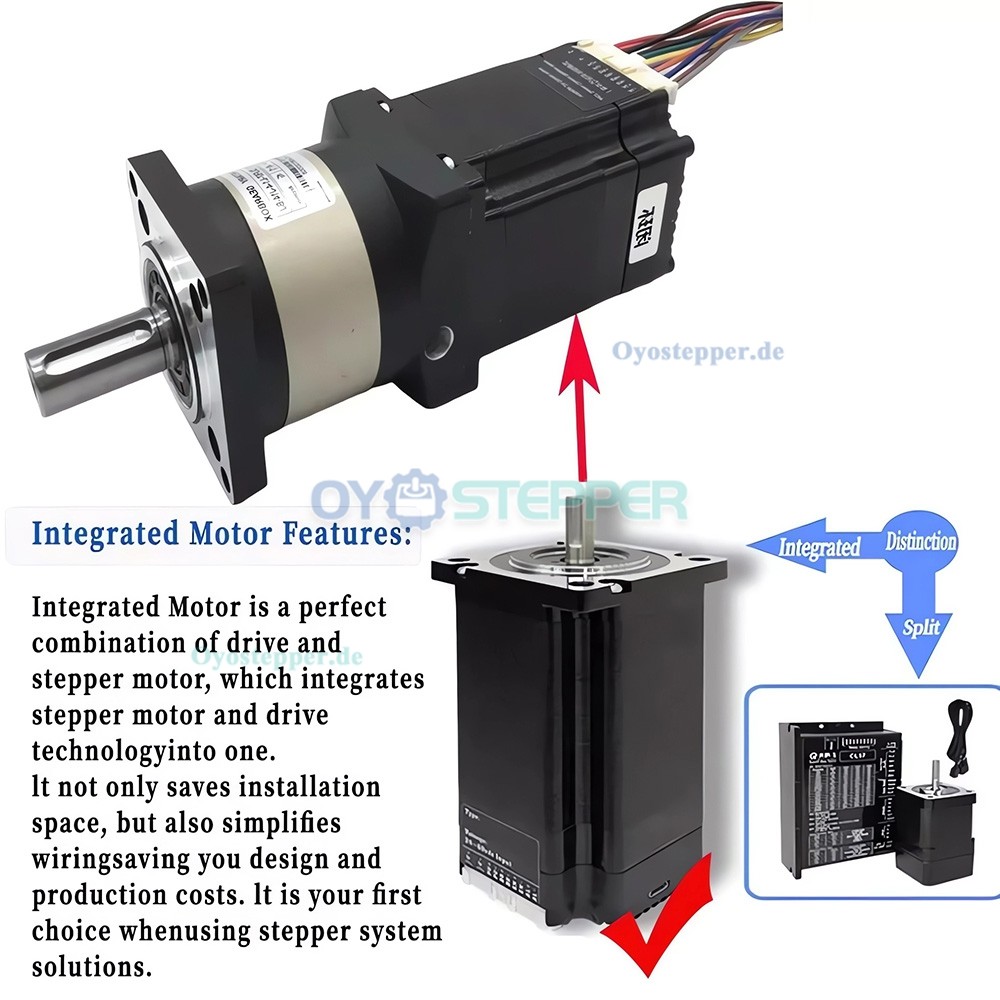

Spezifikation integrierter Motor HBT5776C:

Motormodell: HBT5776C

Nenndrehmoment: 2 N·m

Motorwellendurchmesser: 8 mm

Eingangsspannungsbereich: 20–48 VDC

Ausgangsstrombereich: 3,0–4,2 A

Steuersignaleingangsspannung: 5 VDC

Steuersignaleingangsstrom: 7–16 mA

Maximale Schrittimpulsfrequenz: 200 kHz

Überspannungsschutz: 55 VDC

Isolationswiderstand: 100 MΩ

Encodertyp: Magnet-Encoder

Encoder-Auflösung: 1000 Linien;


Lieferumfang:

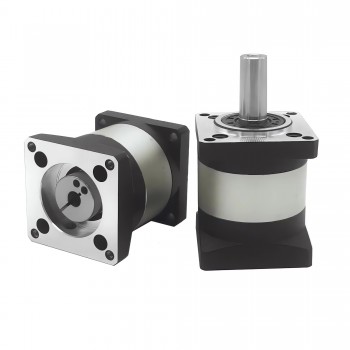

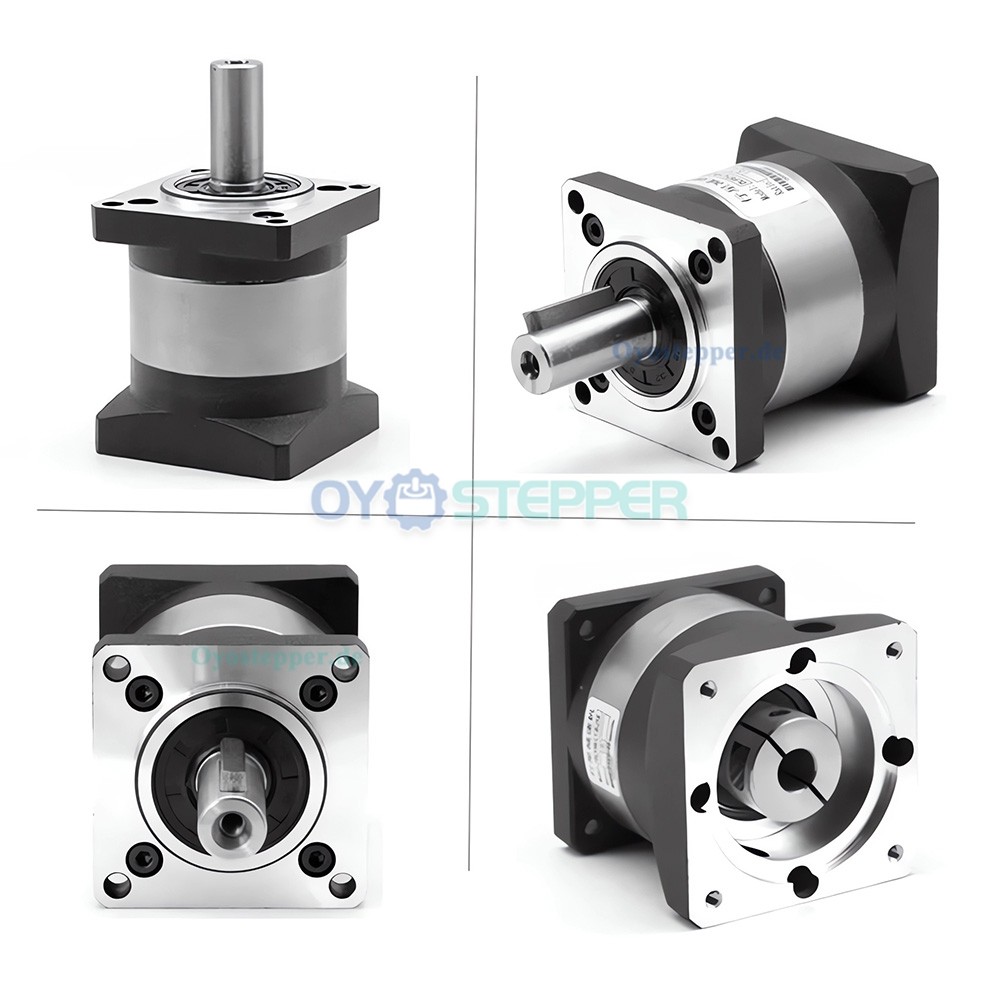

1 × Planetengetriebe

1 × Passfeder

1 × Schrittmotor

4 × Montageschrauben

1 × Wellenadapterhülse (8 mm auf 6,35 mm)
