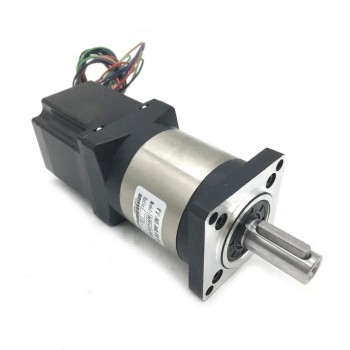

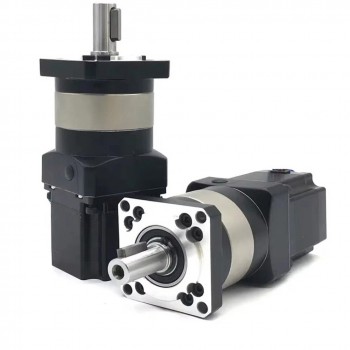

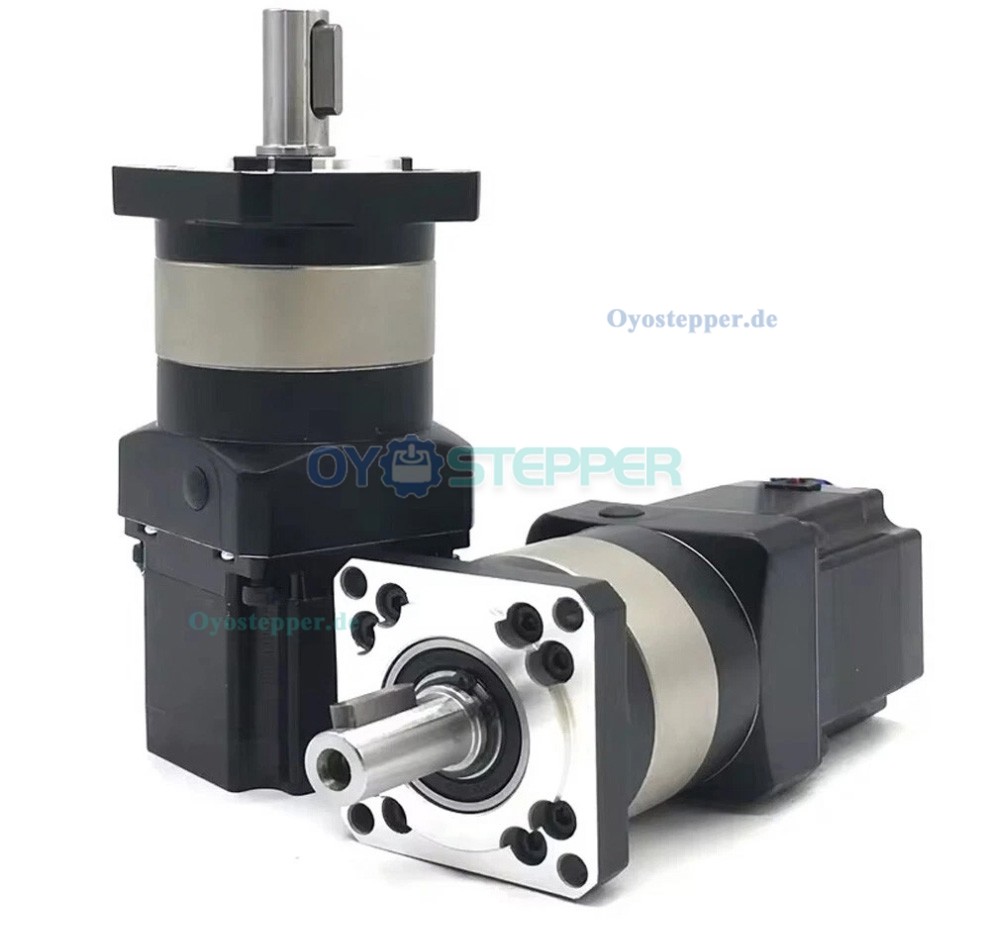

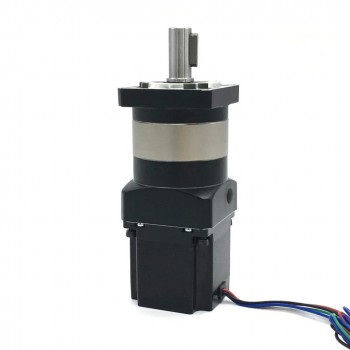

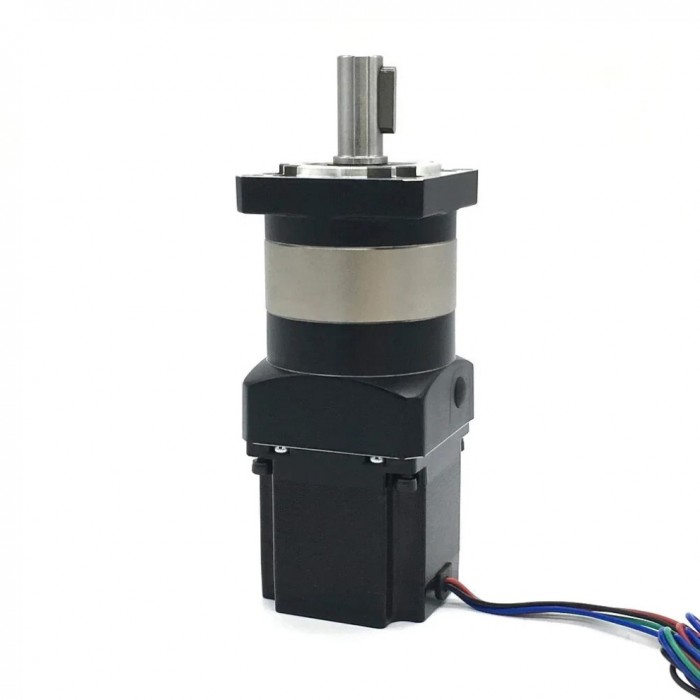

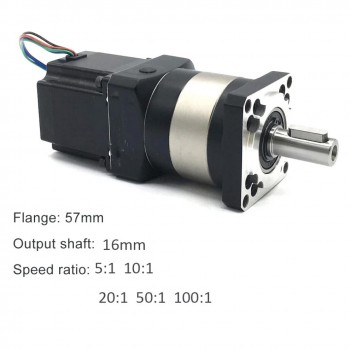

DLF-Serie Planetengetriebe mit Integrierter NEMA 23-Schrittmotor-Kit (1,8°/1,2nm)

DLF-Serie Planetengetriebe mit Integrierter NEMA 23-Schrittmotor-Kit (1,8°/1,2nm)


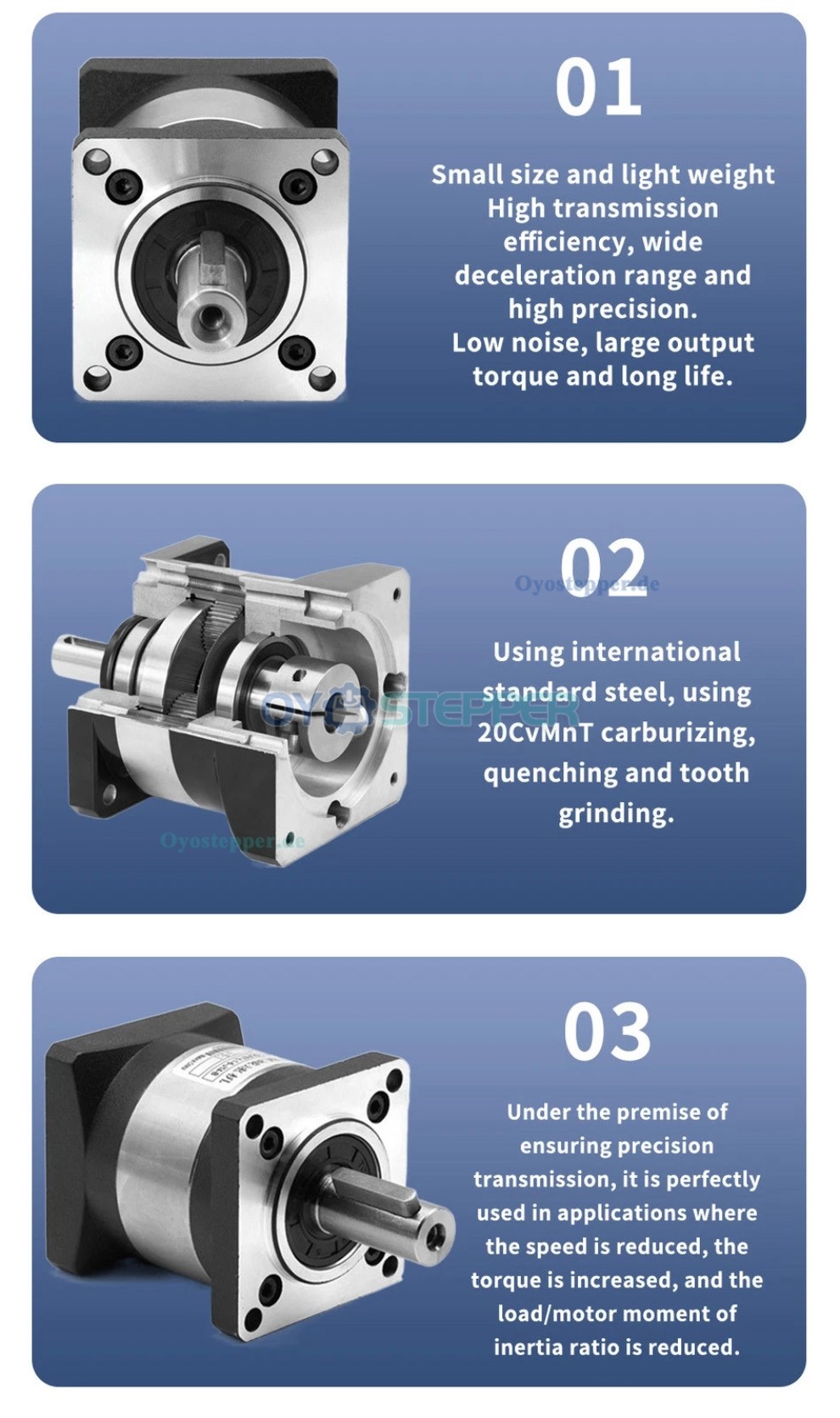

Spezifikation:

Übersetzungsverhältnisse:

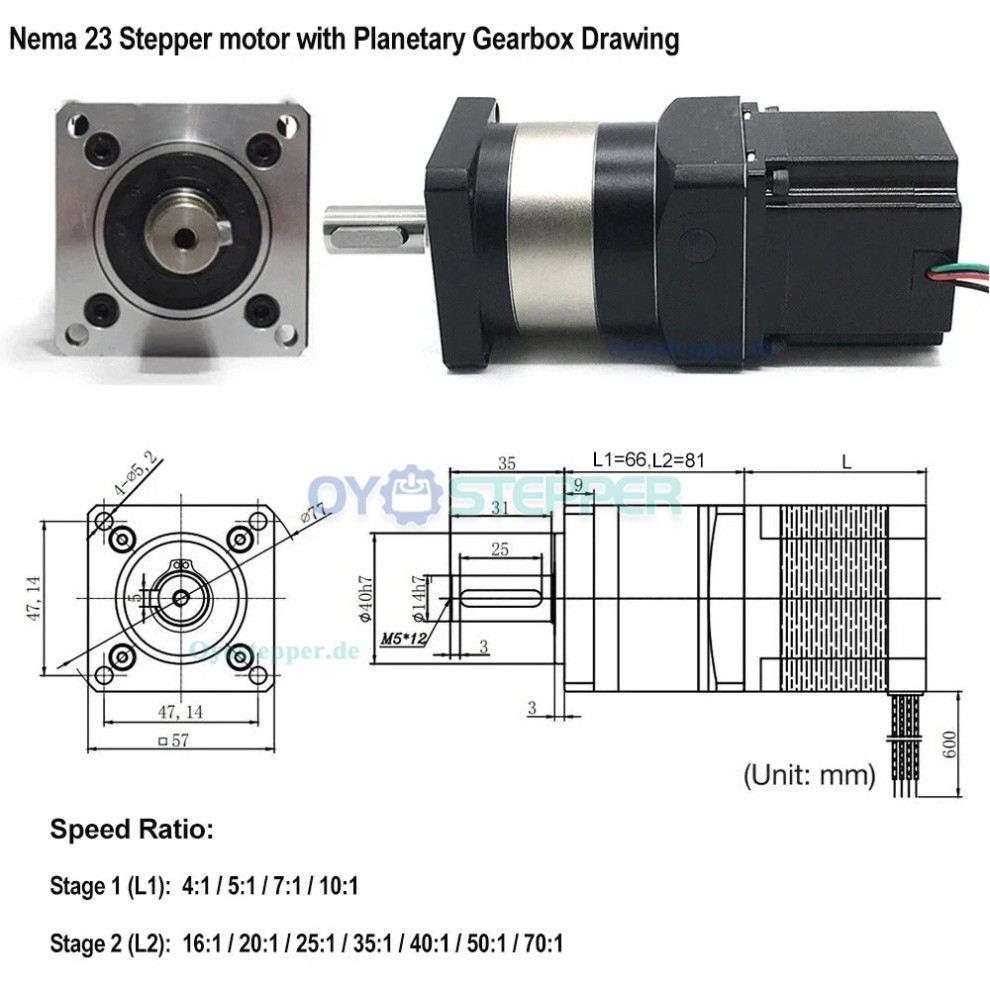

1-stufig (L1): 4:1 / 5:1 / 7:1 / 10:1

2-stufig (L2): 16:1 / 20:1 / 25:1 / 35:1 / 40:1 / 50:1 / 70:1 / 100:1;


Zahnflankenspiel:

L1: ≤ 20 Bogenminuten

L2: ≤ 40 Bogenminuten

Nenndrehmoment

27 Nm (4:1)

29 Nm (5:1)

19 Nm (7:1)

8 Nm (10:1)

30 Nm (16:1 / 20:1 / 40:1)

33 Nm (25:1 / 35:1 / 50:1)

Wirkungsgrad und Abmessungen:

Volllastwirkungsgrad: L1 ≥ 95 %, L2 ≥ 90 %

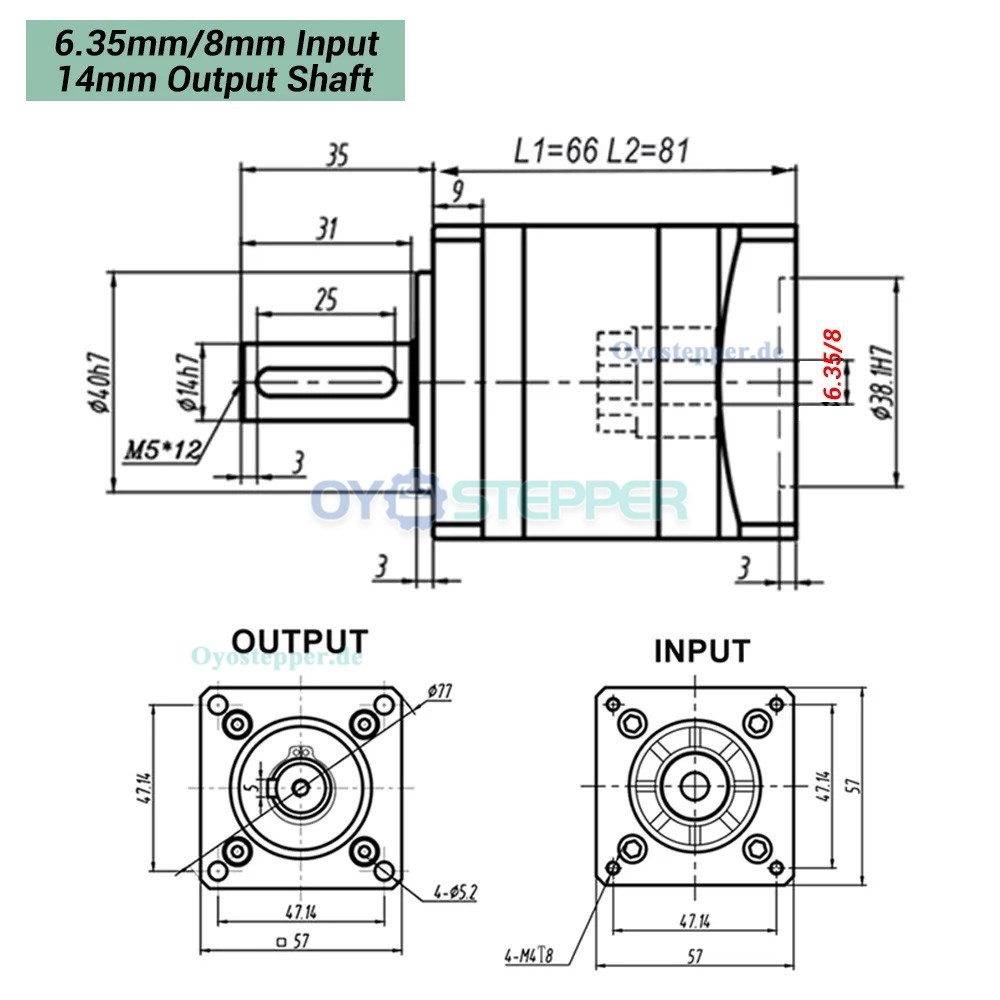

Gehäuselänge: L1 = 66 mm, L2 = 81 mm

Belastbarkeit und Drehzahl

Maximale Radialkraft: 320 N

Maximale Axialkraft: 240 N

Maximale Eingangsdrehzahl: 4000 U/min

Nenndrehzahl: 3000 U/min

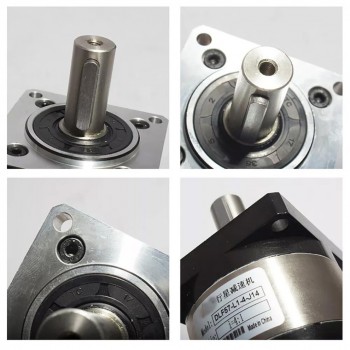

Schnittstelle:

Abtriebswelle: 14 mm

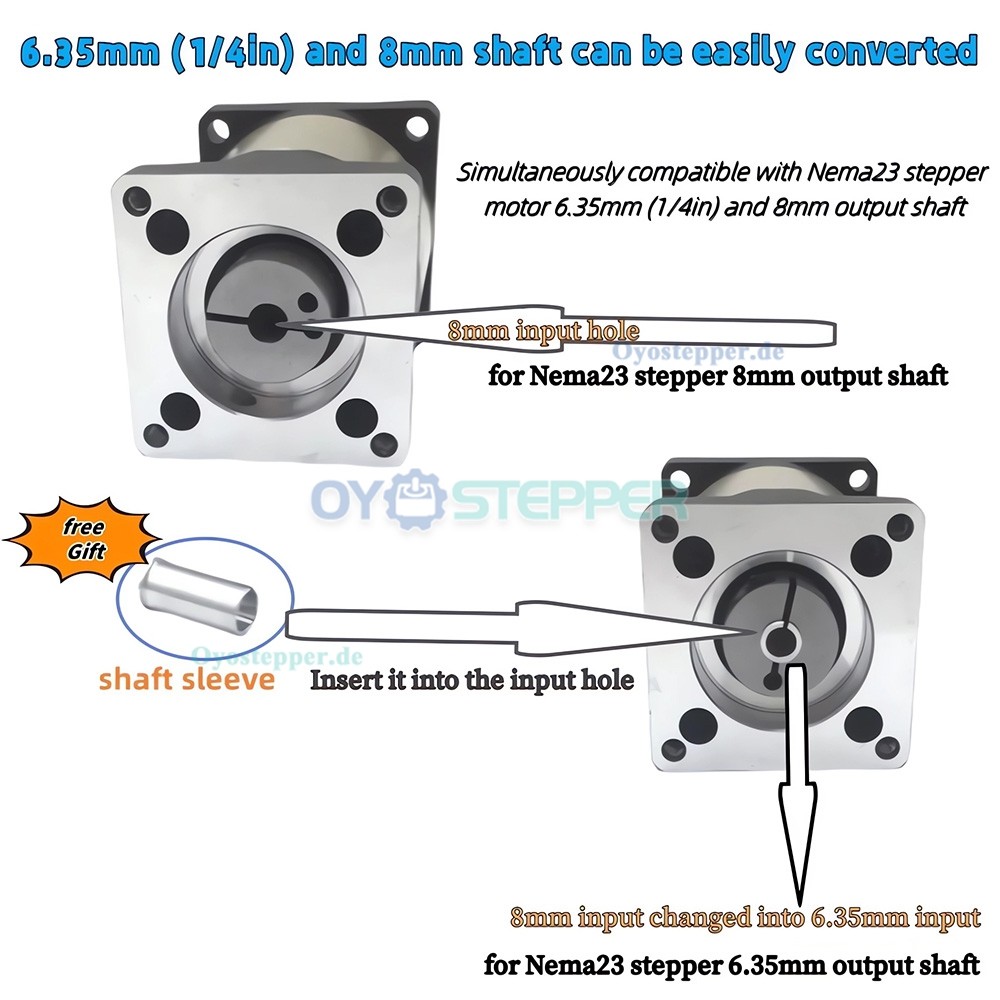

Achshülse: 8 mm bis 6,35 mm (für Geräte mit 6,35-mm-Eingangsbohrung);

Lieferumfang:

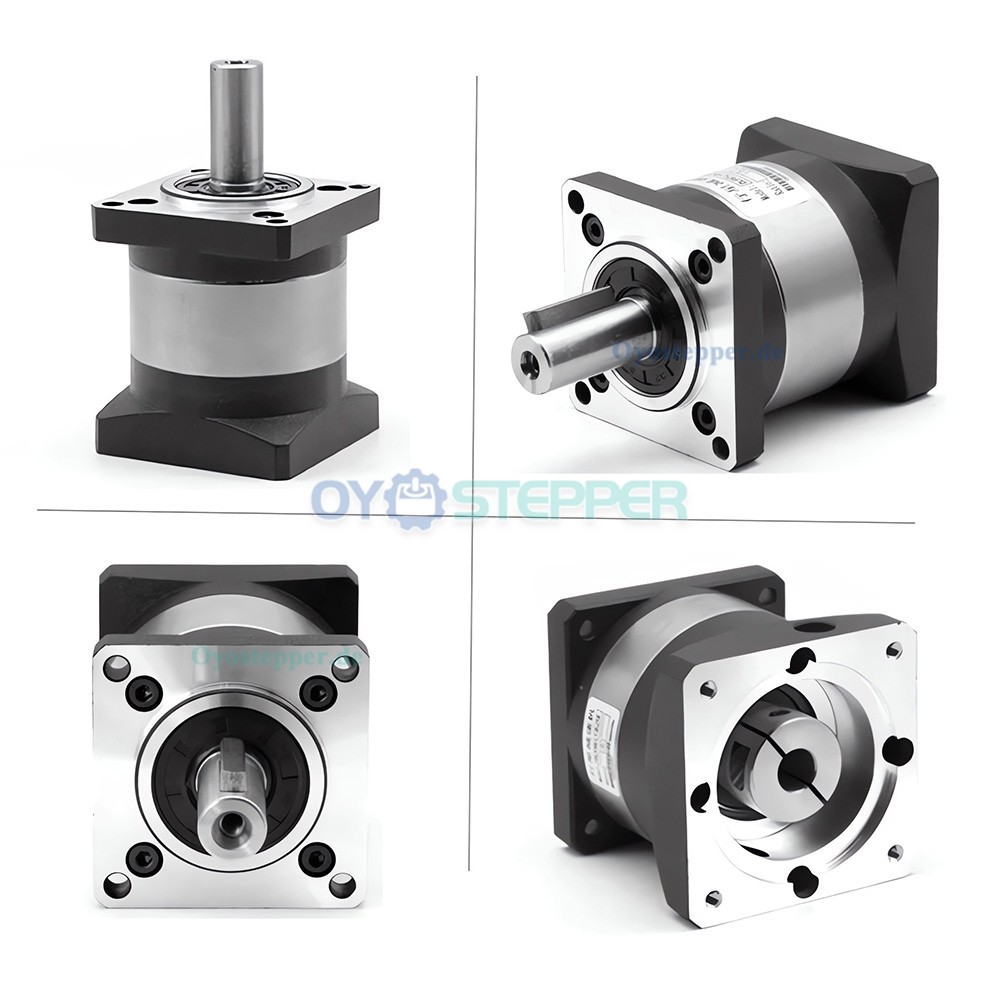

1 × Planetengetriebe

1 × Schlüssel

4 × Befestigungsschrauben

1 × Achshülse (8 mm bis 6,35 mm);

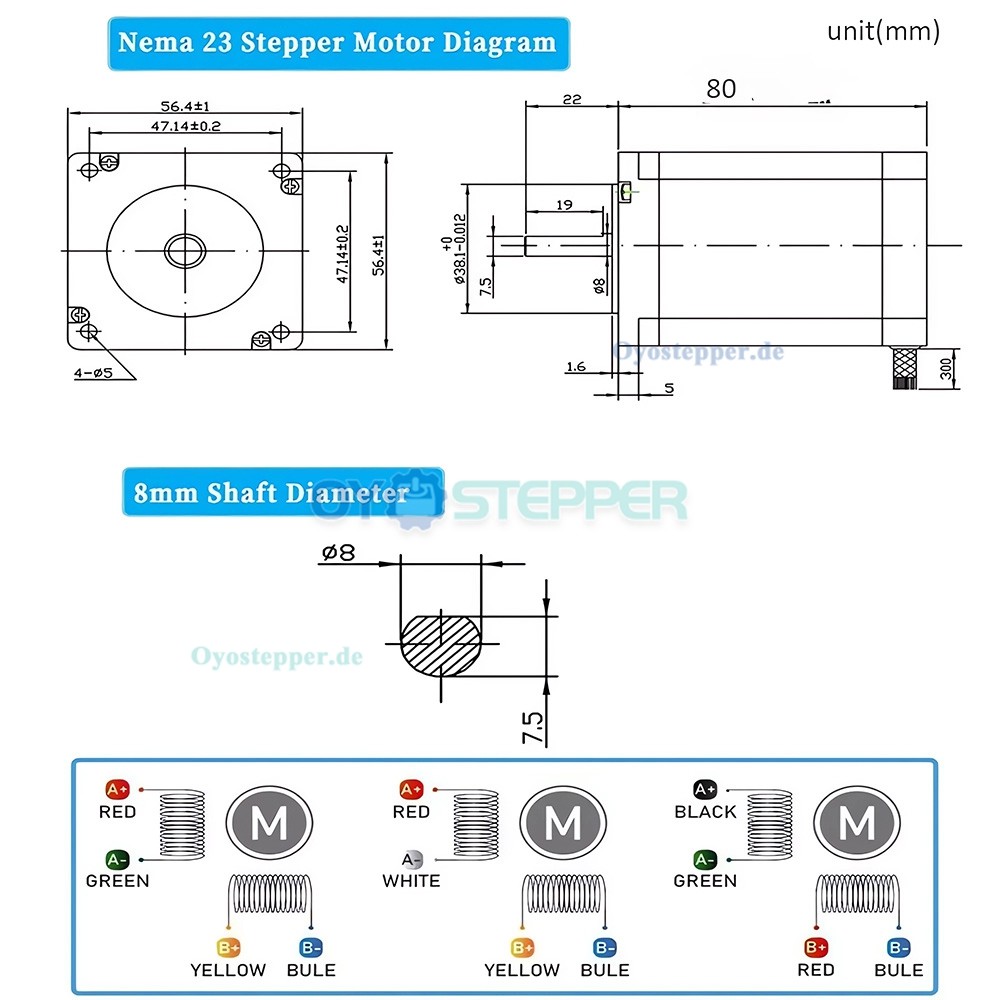

Technische Daten des NEMA-23-Schrittmotors:

Modell: 57HS5630A4D

Baugröße: 57 mm (NEMA 23)

Gehäuselänge: 56 mm (1,2 Nm)

Stromstärke: 3 A

Wellendurchmesser: 8 mm

Phasen: 2-phasig, 4-adrig

Schrittwinkel: 1,8°

Kabellänge: 1 Meter

Treiberkonfiguration: TB6600 oder DM556
