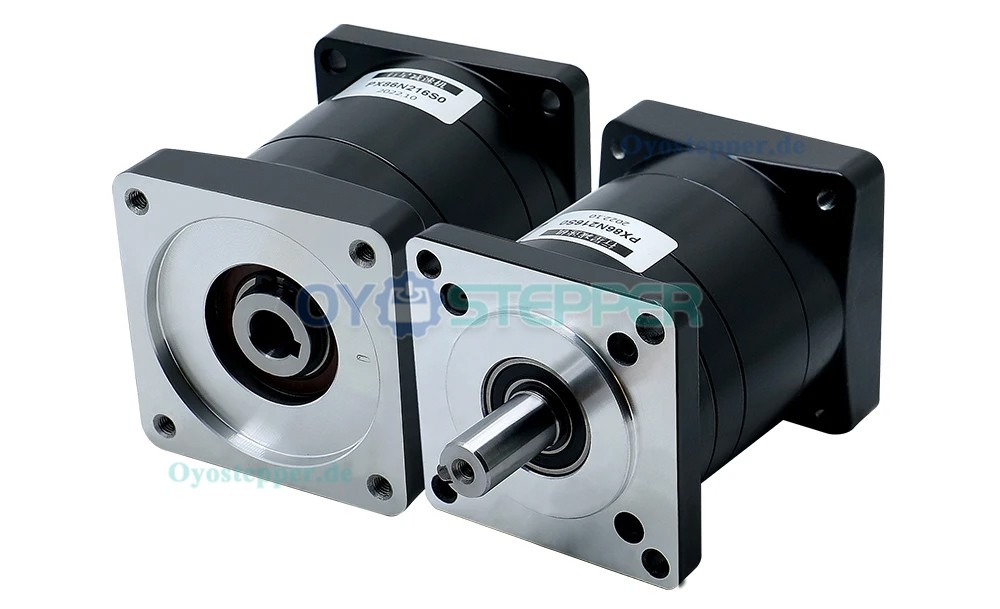

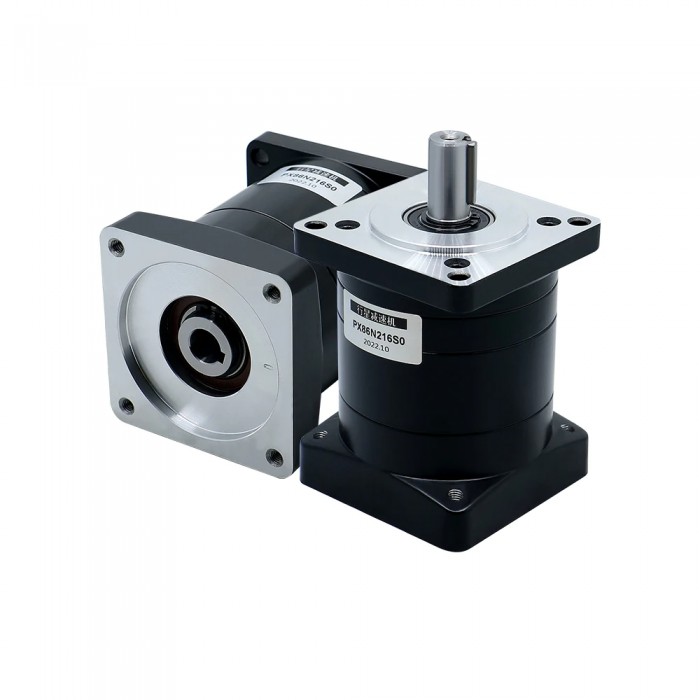

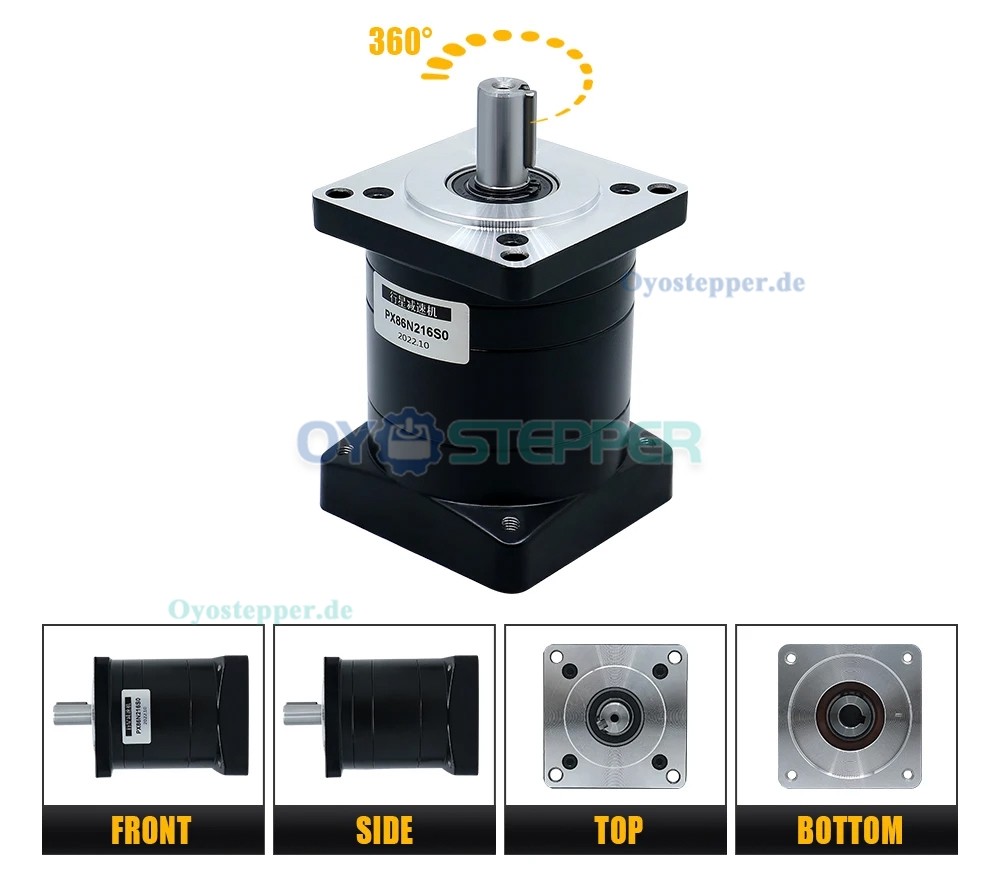

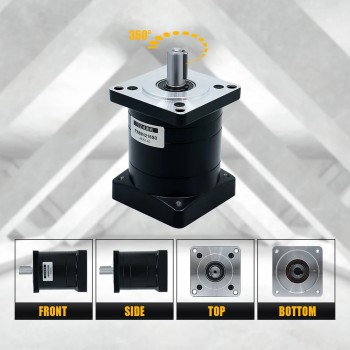

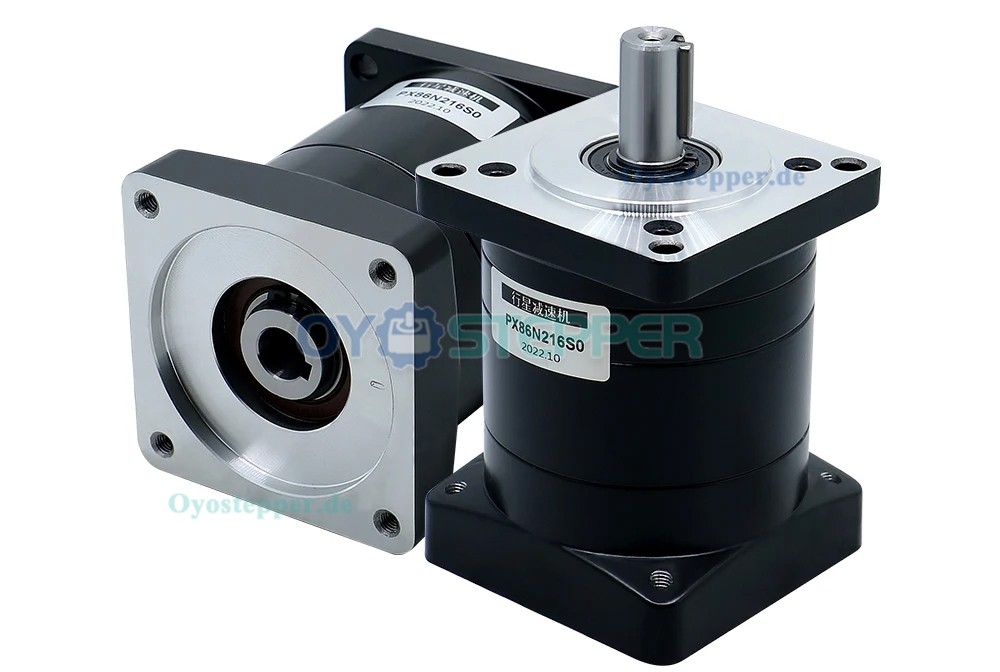

PX86 Planetengetriebe / Geschwindigkeitsreduzierer für NEMA 34 Schrittmotor / Servomotor
PX86 Planetengetriebe / Geschwindigkeitsreduzierer für NEMA 34 Schrittmotor / Servomotor
Das PX86 Planetengetriebe ist für den Einsatz mit NEMA 34 Schrittmotoren und Servomotoren ausgelegt. Es unterstützt eine Eingangsdrehzahl von bis zu 3000 U/min und bietet ein Ausgangsdrehmoment von bis zu 60 N·m. Mit einer Auswahl an Übersetzungsverhältnissen von 3:1 bis 216:1 eignet sich das Getriebe für verschiedene Anwendungsanforderungen.
Spezifikationen
Eingangsdrehzahl: 3000 U/min
Ausgangsdrehmoment: 60 N·m
Modellnummer: PX86
Getriebetyp: Planetengetriebe (Planetary Reducer)
Zertifizierung: CE
Übersetzungsverhältnisse: 3 / 4 / 5 / 6 / 8 / 10 / 16 / 20 / 24 / 30 / 36 / 52 / 64 / 96 / 100 / 114 / 216
Schutzart: IP65
Lebensdauer: 20.000 Stunden
Wirkungsgrad: 95 %, 90 %, 85 % (abhängig vom Übersetzungsverhältnis)
Geräuschpegel: ≤ 60 / 65 / 75 dB
Abtriebswelle (Output Shaft): 16 mm
Aufnahmewelle (Input Hole): 14 mm

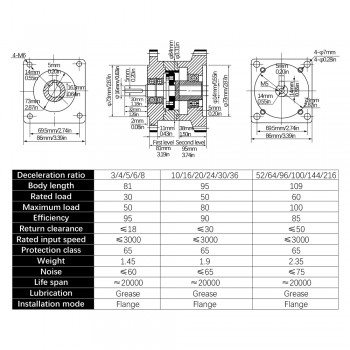

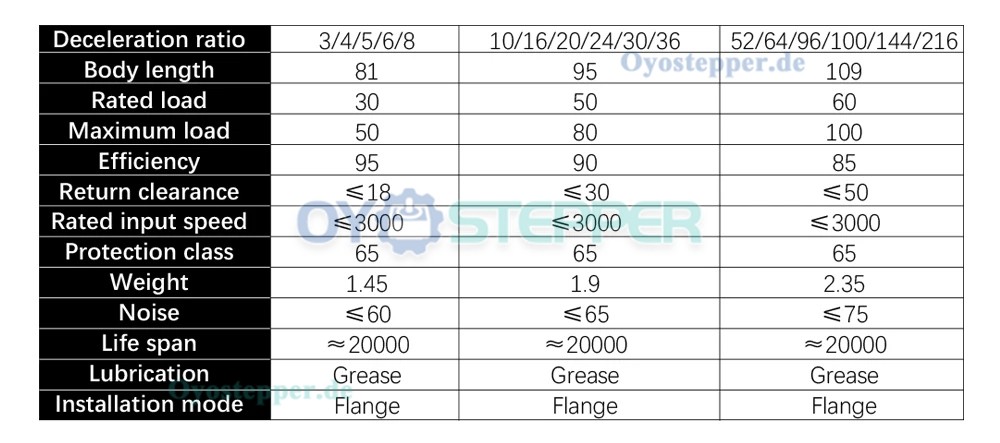

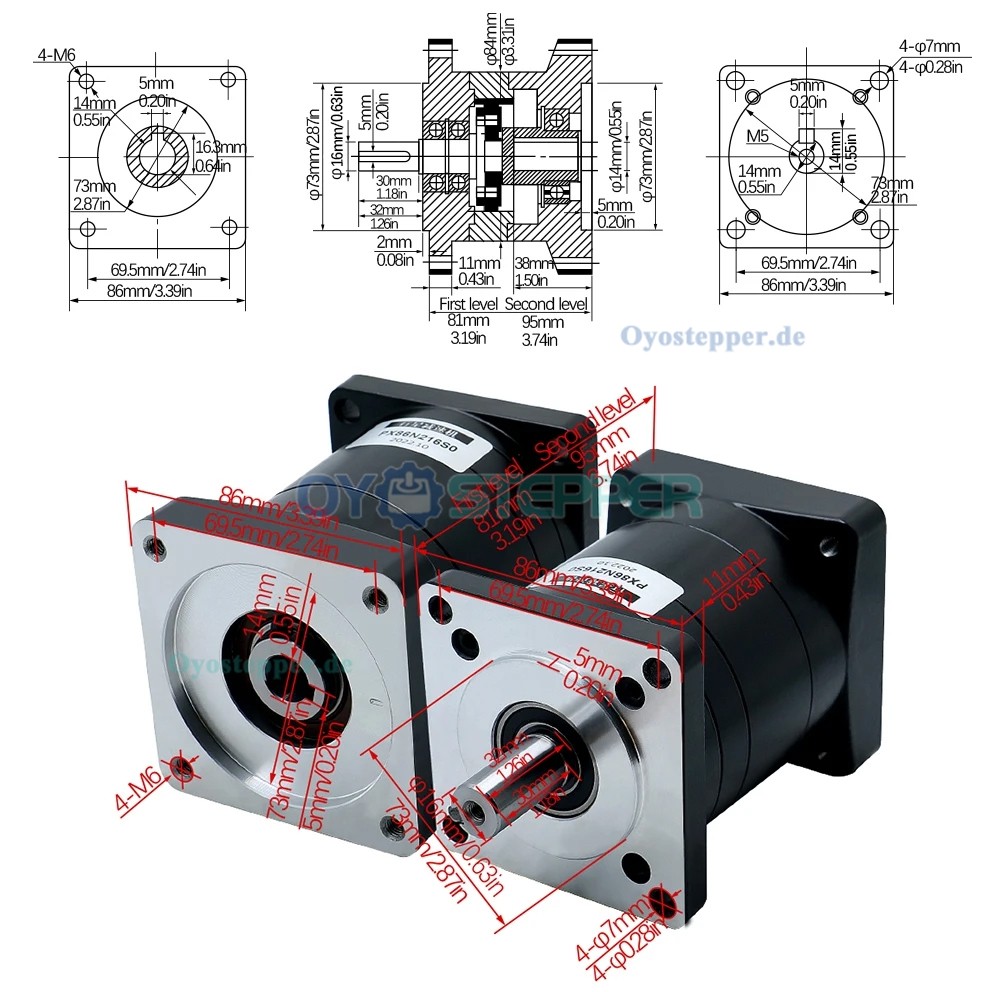

| Physikalische Spezifikation | |
|---|---|
| Rahmengröße(mm) | 90 x 90 |
| Gewicht(g) | 1450 / 1900 / 2350 |
| Länge des Getriebes(mm) | 81 / 95 / 109 |
| Durchmesser der Eingangswelle(mm) | 14 |
| Länge der Eingangswelle(mm) | 38 |
| Durchmesser der Abtriebswelle(mm) | 16 |
| Länge der Abtriebswelle(mm) | 30 |

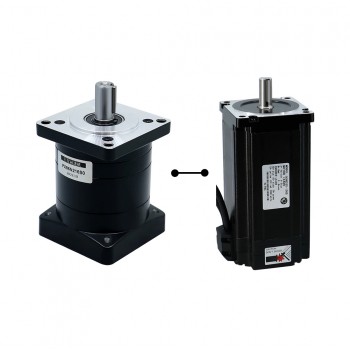

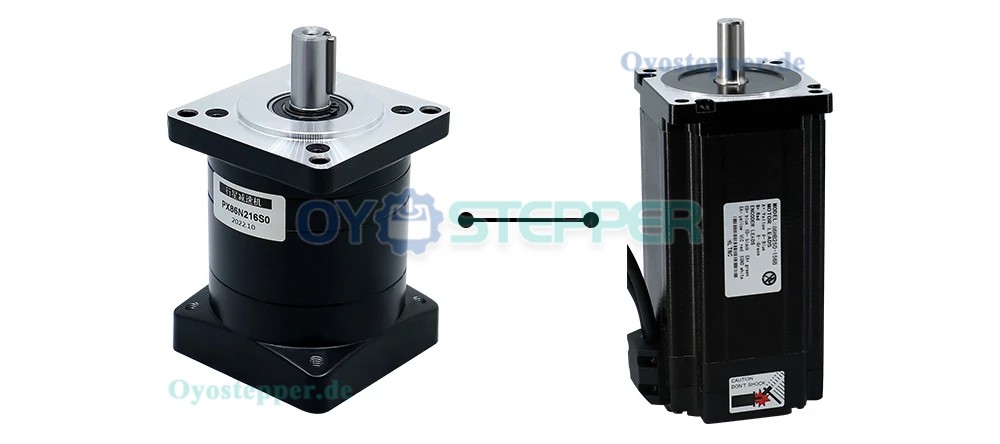

| Passend für Motor | Nema 34 |
| Getriebetyp | Planetengetriebe |
| Übersetzungsverhältnis | 3:1 / 4:1 / 5:1 / 6:1 / 8:1 / 10:1 / 16:1 / 20:1 / 24:1 / 30:1 / 36:1 / 52:1 / 64:1 / 96:1 / 100:1 / 144:1 / 216:1 |
| Produktreihe | PX86 |
| Ausgabetyp | Keyway Shaft |
