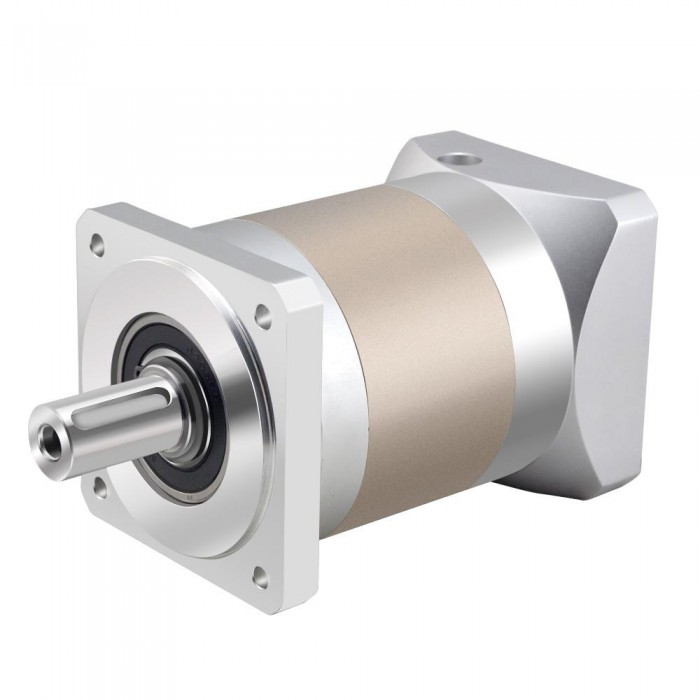

TQEG-Serie Nema 34 Planetengetriebe 50:1 Spiel 20 Arc-min für Nema 34 Schrittmotor

TQEG-Serie Nema 34 Planetengetriebe 50:1 Spiel 20 Arc-min für Nema 34 Schrittmotor
Artikelnummer:TQEG34-G50
Rezension schreiben
Preis:€133.50
Menge:- +

Je mehr Sie kaufen, desto mehr sparen Sie!
2 - 4 5 - 9 10 - 49 50 - Max
€126.82 €124.16 €120.15 €113.47
In den Warenkorb legen
Kunde hat auch gekauft

TQEG-Serie Nema 34 Planetengetriebe 50:1 Spiel 20 Arc-min für Nema 34 Schrittmotor



Getriebespezifikation

Hersteller #: TQEG34-G50

Getriebetyp: Planeten

Übersetzungsverhältnis: 50: 1

Wirkungsgrad: 94%

Zahnspiel bei Nulllast: <=20 bogenminuten

Max.zulässiges Drehmoment: 100 Nm(885.07 lb-in)

Moment Zulässiges Drehmoment: 200 Nm(1770.15 lb-in)

Geräusch: <=60dB

Wasserdichte Bewertung: IP54



Physikalische Spezifikation

Rahmengröße: 90 x 90 mm

Länge des Getriebes: 132 mm

Abtriebswellentyp: Passfedernut Welle

Durchmesser der Abtriebswelle: Φ20 mm

Länge der Abtriebswelle: 40 mm

Durchmesser der Eingangswelle: Φ14 mm

Länge der Eingangswelle: 30-40 mm



Durch die Verwendung von Wellenschutzhülsen kann dieses Getriebe an unterschiedliche Wellendurchmesser angepasst warden:

Wellenhülse Durchmesser der Eingangswelle
Keine Hülse 19mm
SS-14 14mm
SS-13 12.7mm(1/2inch)
Précédent: TQEG-Serie Nema24 Planetengetriebe 20:1 Spiel 20 Arc-min für Nema 24 Schrittmotor
Suivant: TS-Serien-Kit 3,0 Nm 1-Achsen CNC Closed Loop Schrittmotor Nema 23-Motor und Treiber mit 2 m Kabel
Physikalische Spezifikation
Rahmengröße(mm) 90 x 90
Gewicht(g) 3720
Länge des Getriebes(mm) 132
Durchmesser der Eingangswelle(mm) 19
Länge der Eingangswelle(mm) 30-40
Durchmesser der Abtriebswelle(mm) 20
Länge der Abtriebswelle(mm) 40
Anzug für Motor Nema 34
Getriebetyp PLE-Serie
Übersetzungsverhältnis 50
Zahnspiel bei Nulllast <=20 bogenminuten
Produktart Planetengetriebe der PLE-Serie
Abtriebswellentyp Passfedernut Welle Welle
