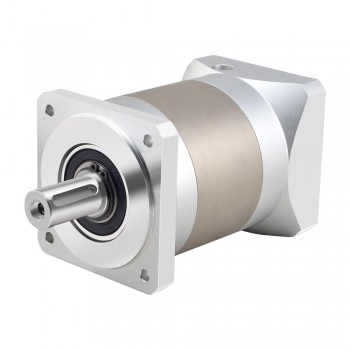

TQEG-Serie Nema24 Planetengetriebe 20:1 Spiel 20 Arc-min für Nema 24 Schrittmotor

TQEG-Serie Nema24 Planetengetriebe 20:1 Spiel 20 Arc-min für Nema 24 Schrittmotor
Artikelnummer:TQEG34-G20
Rezension schreiben
Preis:€133.50
Menge:- +

Mengenpreis:
Kaufmenge Einzelpreis Rabatt
2 €126.82 5%
5 €124.16 7%
10 €120.15 10%
50 €113.47 15%
In den Warenkorb legen

TQEG-Serie Nema24 Planetengetriebe 20:1 Spiel 20 Arc-min für Nema 24 Schrittmotor





Getriebespezifikation

Hersteller #: TQEG34-G20

Getriebetyp: Planeten

Übersetzungsverhältnis: 20: 1

Wirkungsgrad: 94%

Zahnspiel bei Nulllast: <=20 arcmin

Max.zulässiges Drehmoment: 90 Nm(796.57 lb-in)

Moment Zulässiges Drehmoment: 180 Nm(1593.13 lb-in)

Geräusch: <=60dB

Wasserdichte Bewertung: IP54

Lebensdauer: 20000 Stunden



Physikalische Spezifikation

Rahmengröße: 90 x 90 mm

Länge des Getriebes: 132 mm

Abtriebswellentyp: Passfedernut Welle

Durchmesser der Abtriebswelle: Φ20 mm

Länge der Abtriebswelle: 40 mm

Durchmesser der Eingangswelle: Φ14 mm

Länge der Eingangswelle: 30-40 mm



Durch die Verwendung von Wellenschutzhülsen kann dieses Getriebe an unterschiedliche Wellendurchmesser angepasst warden:

Wellenhülse Durchmesser der Eingangswelle
Keine Hülse 19mm
SS-14 14mm
SS-13 12.7mm(1/2inch)



Ressourcen

Datenblatt: TQEG34-G20.pdf

Précédent: TQEG-Serie Nema 34 Planetengetriebe 10:1 Spiel 15 Arc-min für Nema 34 Schrittmotor
Suivant: TQEG-Serie Nema 34 Planetengetriebe 50:1 Spiel 20 Arc-min für Nema 34 Schrittmotor
Physikalische Spezifikation
Rahmengröße(mm) 90 x 90
Gewicht(g) 3810
Länge des Getriebes(mm) 132
Durchmesser der Eingangswelle(mm) 19
Durchmesser der Abtriebswelle(mm) 20
Länge der Abtriebswelle(mm) 40
Anzug für Motor Nema 34
Getriebetyp PLE Series
Übersetzungsverhältnis 20
Zahnspiel bei Nulllast <=20 arcmin
Produktart Planetengetriebe der PLE-Serie
Abtriebswellentyp Passfedernut Welle Welle
