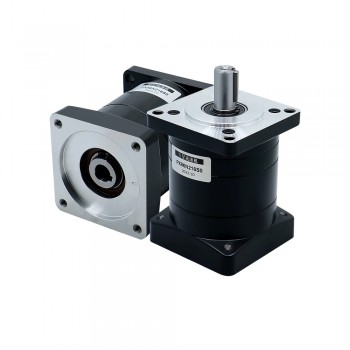

TQEG-Serie Nema 34 Planetengetriebe 10:1 Spiel 15 Arc-min für Nema 34 Schrittmotor
Getriebespezifikation
Hersteller #: TQEG34-G10
Getriebetyp: Planeten
Übersetzungsverhältnis: 10: 1
Wirkungsgrad: 96%
Zahnspiel bei Nulllast: <=15 bogenminuten
Max.zulässiges Drehmoment: 39 Nm(345.18 lb-in)
Moment Zulässiges Drehmoment: 78 Nm(690.36 lb-in)
Geräusch: <=60dB
Wasserdichte Bewertung: IP54
Physikalische Spezifikation
Rahmengröße: 90 x 90 mm
Länge des Getriebes: 110 mm
Abtriebswellentyp: Passfedernut Welle
Durchmesser der Abtriebswelle: Φ20 mm
Länge der Abtriebswelle: 40 mm
Durchmesser der Eingangswelle: Φ14 mm
Länge der Eingangswelle: 30-40 mm
Durch die Verwendung von Wellenschutzhülsen kann dieses Getriebe an unterschiedliche Wellendurchmesser angepasst warden:
| Wellenhülse | Durchmesser der Eingangswelle |
| Keine Hülse | 19mm |
| SS-14 | 14mm |
| SS-13 | 12.7mm(1/2inch) |
| Physikalische Spezifikation | |
|---|---|
| Rahmengröße(mm) | 90 x 90 |
| Gewicht(g) | 3000 |
| Länge des Getriebes(mm) | 110 |
| Durchmesser der Eingangswelle(mm) | 19 |
| Länge der Eingangswelle(mm) | 30-40 |
| Durchmesser der Abtriebswelle(mm) | 20 |
| Länge der Abtriebswelle(mm) | 40 |
| Passend für Motor | Nema 34 |
| Getriebetyp | PLE-Serie |
| Übersetzungsverhältnis | 10 |
| Zahnspiel bei Nulllast | <=15 bogenminuten |
| Produktart | Planetengetriebe der PLE-Serie |
| Abtriebswellentyp | Passfedernut Welle Welle |
