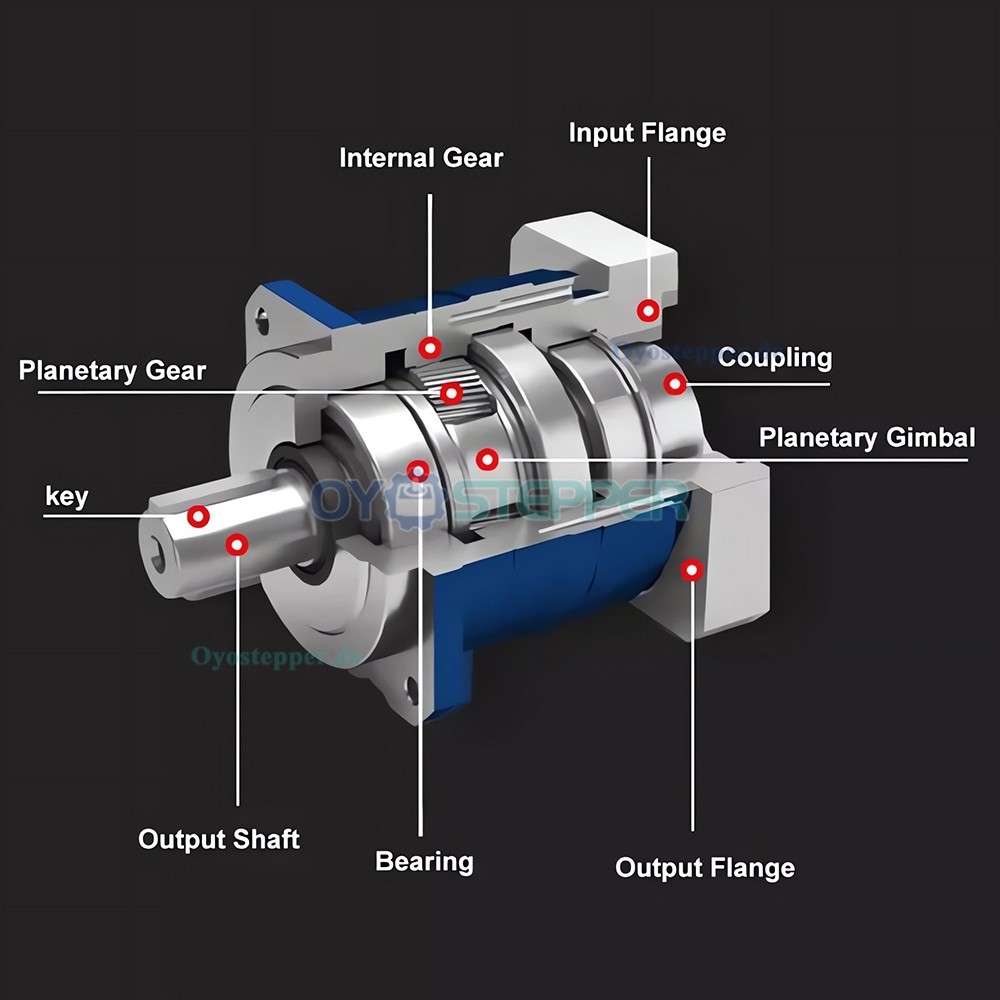

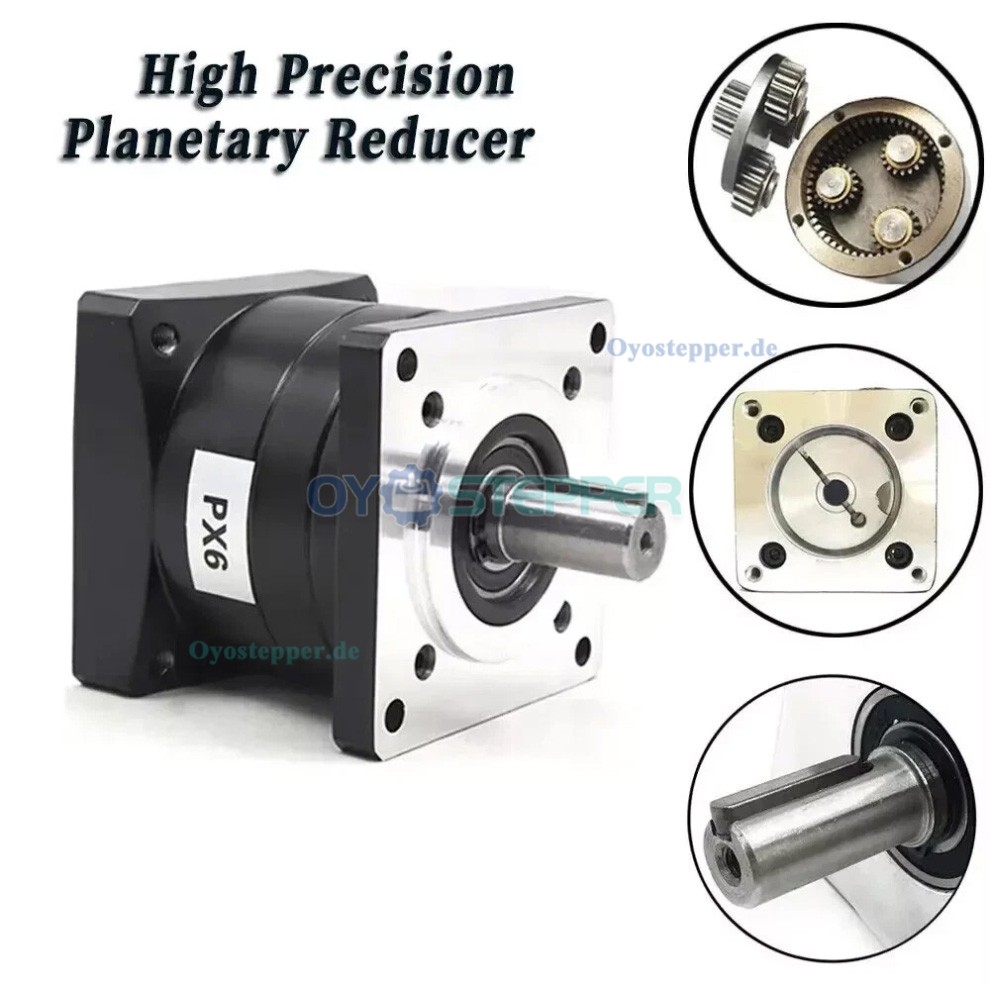

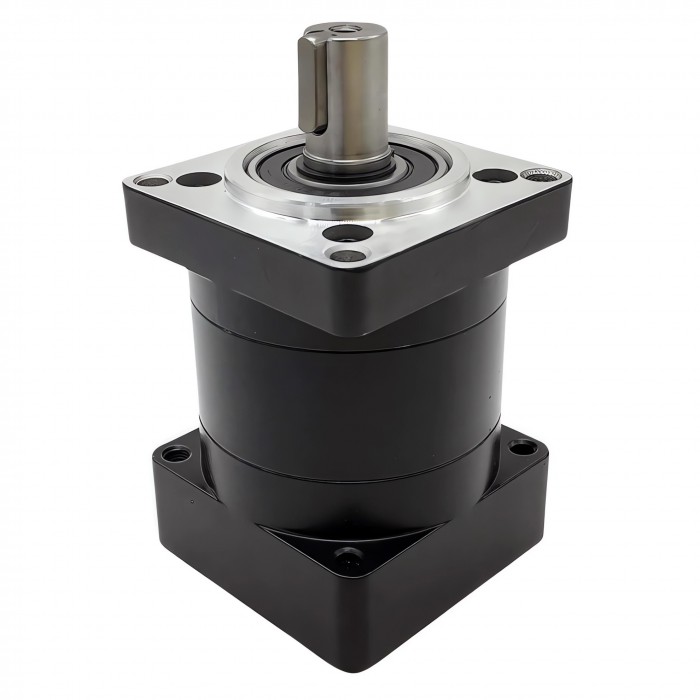

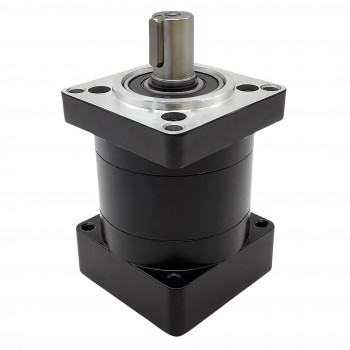

NEMA 34 Planetengetriebe (Übersetzung 5:1 bis100:1)für 86-mm-Schrittmotoren, 14mm Eingangswelle

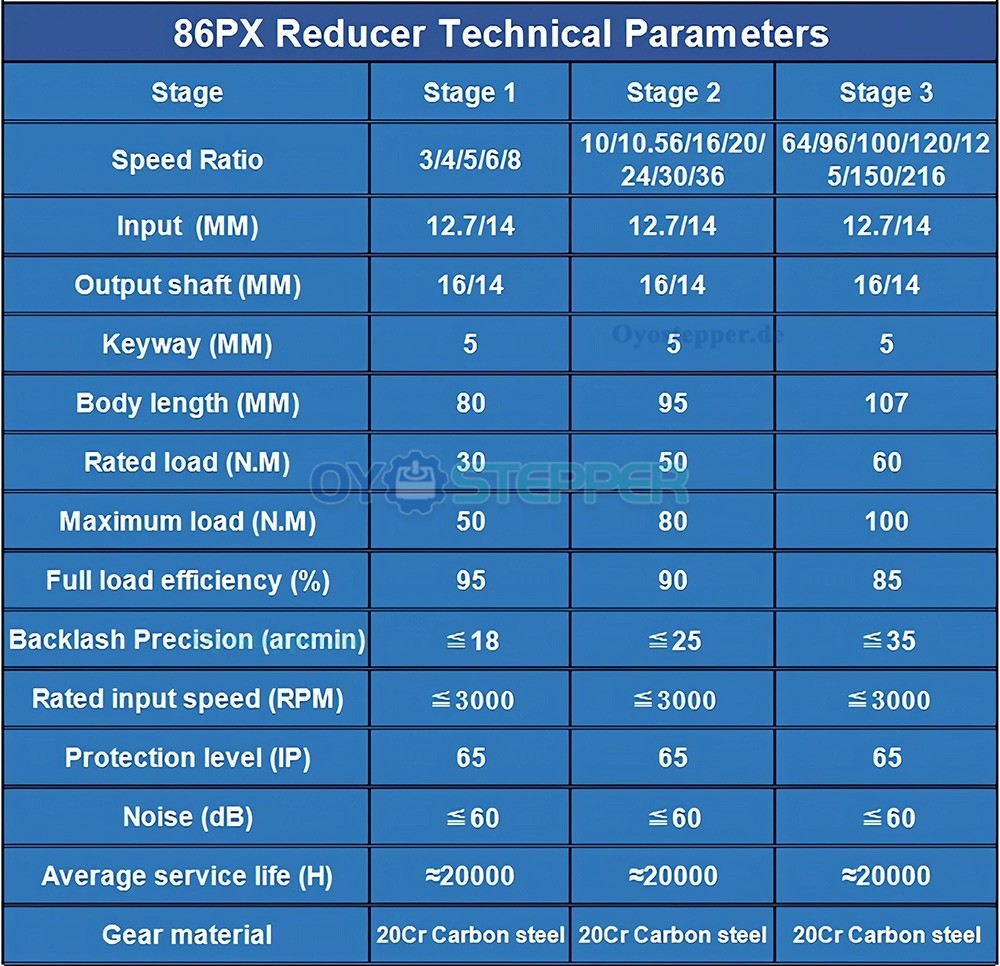

Spezifikation:

Drehmomentkapazität (Nenndrehmoment): Stufe 1 – 15 Nm, Stufe 2 – 30 Nm, Stufe 3 – 40 Nm

Drehmomentkapazität (maximal): Stufe 1 – 25 Nm, Stufe 2 – 40 Nm, Stufe 3 – 50 Nm

Drehmoment (Bogenminuten): Stufe 1 – ≤ 18 Bogenminuten, Stufe 2 – ≤ 25 Bogenminuten, Stufe 3 – ≤ 35 Bogenminuten;

Übersetzungsverhältnisse:

Stufe 1: 5 / 6 / 8 / 10

Stufe 2: 15 / 16 / 18 / 20 / 24 / 25 / 30 / 32 / 36 / 40 / 48 / 50 / 60

Stufe 3: 64 / 72 / 80 / 96 / 100 / 120 / 144 / 160 / 180 / 200 / 216

Wirkungsgrad bei Volllast: Stufe 1 – 95 %, Stufe 2 – 90 %, Stufe 3 – 85 %

Nenndrehzahl: ≤ 3000 U/min

Geräuschpegel: ≤ 60 dB

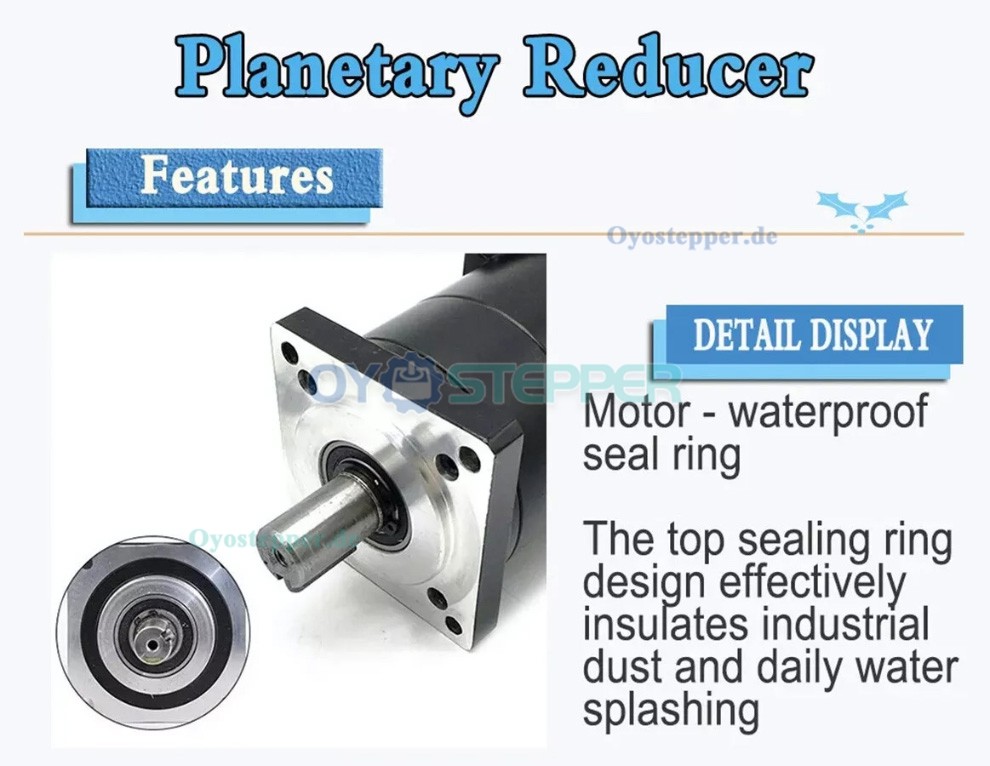

Schutzart: IP65

Durchschnittliche Lebensdauer: ≈ 20.000 h

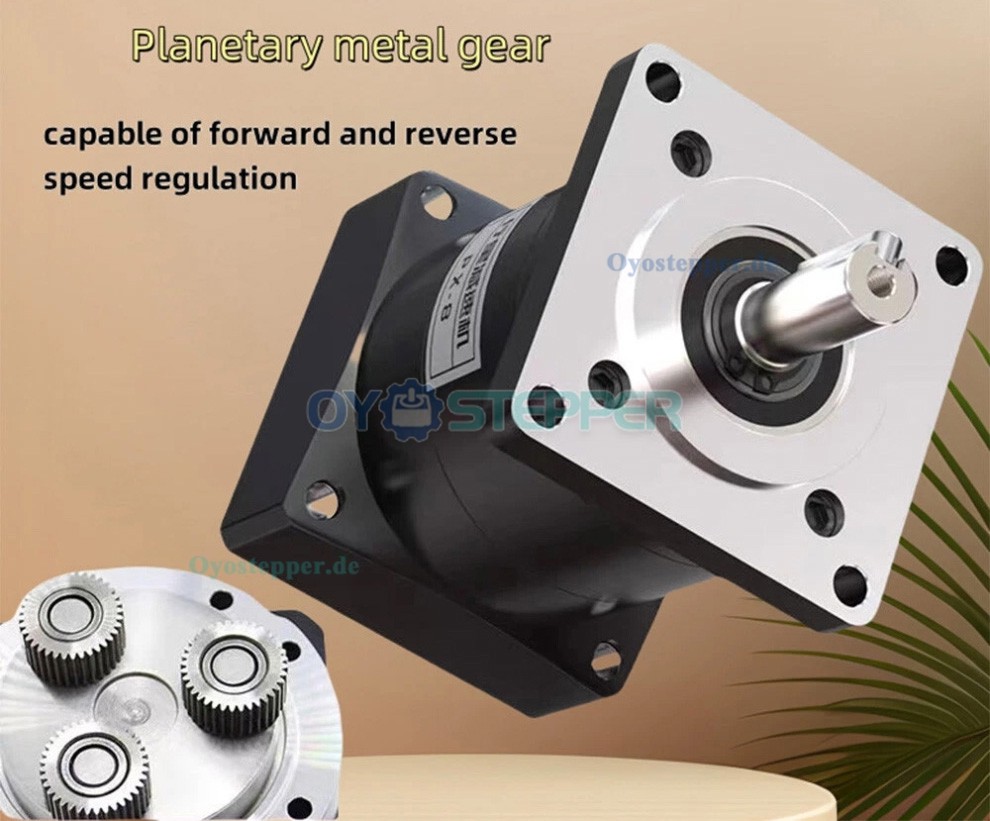

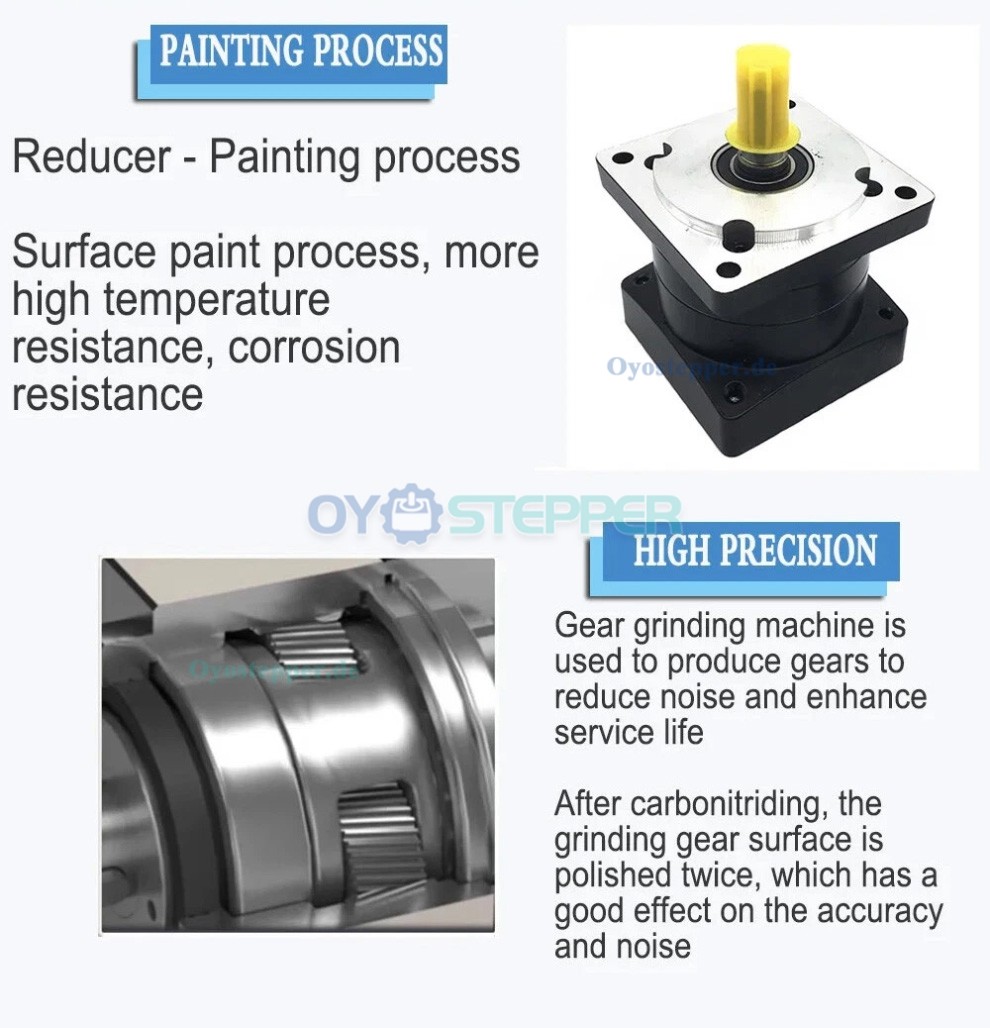

Werkstoff der Zahnräder: 20Cr-Kohlenstoffstahl

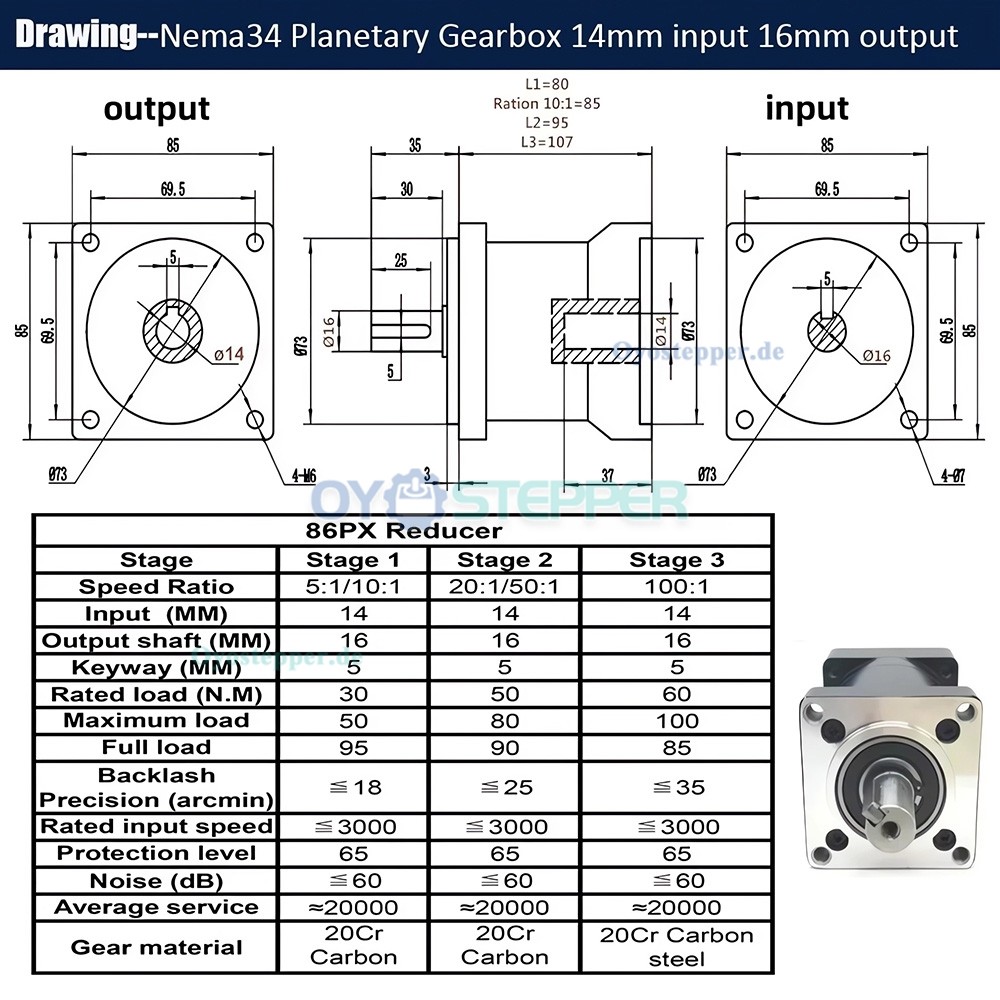

Welle Abmessungen: 14 mm Eingang, 16 mm Ausgang

Motoranschluss: Geeignet für NEMA 34 Schrittmotoren oder 60-mm-Servomotoren

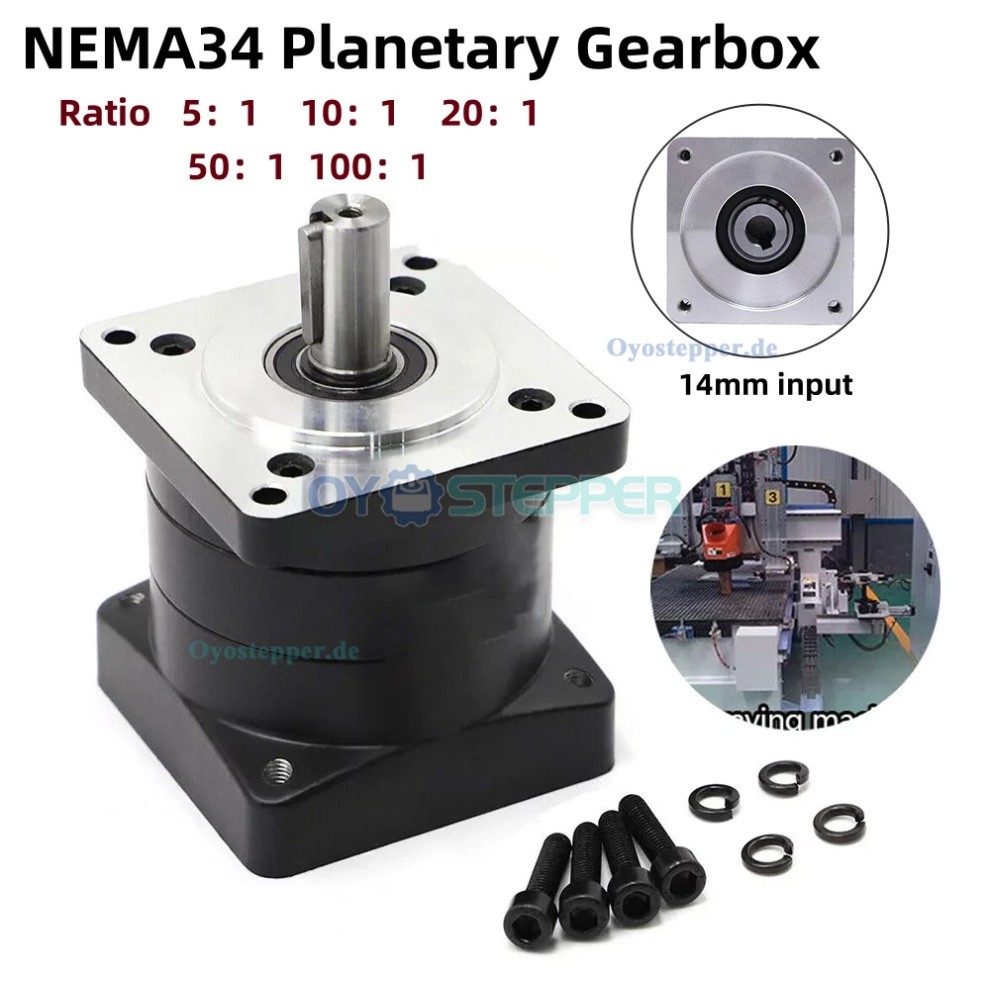

Lieferumfang:

1 × Planetengetriebe

1 × Schlüssel

4 × Befestigungsschrauben
